AC500 als IED kann als IEC 61850 MMS-Server (Beispiel A) und / oder GOOSE-Publisher und Subscriber (Beispiel B) fungieren. Die meisten technischen Schritte sind üblich und werden in diesem Kapitel erläutert. Die Beispielprojekte A und B befinden sich im Ordner Automation Builder example.
Beispielprojekte für die Bibliotheken finden Sie im Ordner example: „Hilfe Projektbeispiele“ im Menü Automation Builder.
Voraussetzung: Installieren Sie das entsprechende Bibliothekspaket mit Automation Builder Installation Manager - [Ändern Sie].

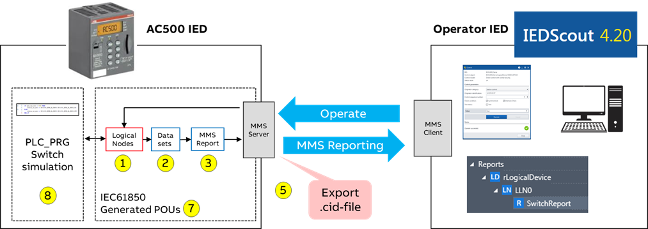

Beispiel A
Kommunikation über MMS-Server:
Ein simulierter Schalter in AC500, der von einem Bediener-IED aus bedient werden kann und seinen Status über einen MMS-Bericht zurücksendet.

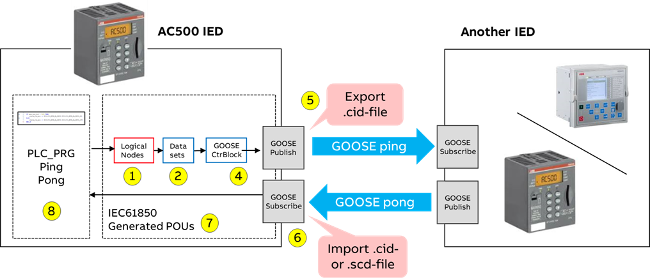

Beispiel B
Kommunikation durch GOOSE:
AC500 veröffentlicht einen GOOSE-Kontrollblock (z. B. „ping“) an ein anderes IED (z. B. REF615 oder ein zweites AC500), das seinerseits einen GOOSE-Kontrollblock (z. B. „pong“) zurücksendet, der von AC500 IED abonniert wurde.
Für das Engineering der oben genannten Funktionalitäten fungiert die Automation Builder als IED-Konfigurator-Tool nach IEC 61850-6. Die folgenden technischen Schritte (gelbe Kreise in den Abbildungen oben) müssen ausgeführt werden:
-
Konfigurieren Sie den „IEC 61850 Server“ mit logischen Knoten, die mit globalen Variablen in der IEC 61131 Anwendung verbunden sind.
⮫ „Konfiguration eines IEC 61850-Servers mit logischen Knoten“
-
Datenobjekte und Attribute der logischen Knoten in Datensätzen gruppieren.
-
Veröffentlichen Sie Datensätze als MMS-Bericht.
-
Veröffentlichen Sie Datensätze als GOOSE Publisher.
-
Server als *.cid-Datei exportieren. Damit andere IEDs auf logische Knoten und Datensätze zugreifen und MMS-Berichte oder GOOSE-Kontrollblöcke abonnieren können.
-
Konfigurieren Sie GOOSE Subscriber so, dass er GOOSE-Steuerblöcke von anderen IEDs nach dem Import von *.cid- oder *.scd-Dateien abonnieren kann. Die Steuerblöcke sind mit der Anwendung „PLC_PRG (PRG)“ verbunden.
-
Generieren Sie Code für IEC 61850 POUs.
-
Generieren Sie die Anwendung „PLC_PRG (PRG)“ einschließlich der Funktionalität der logischen Knoten.
