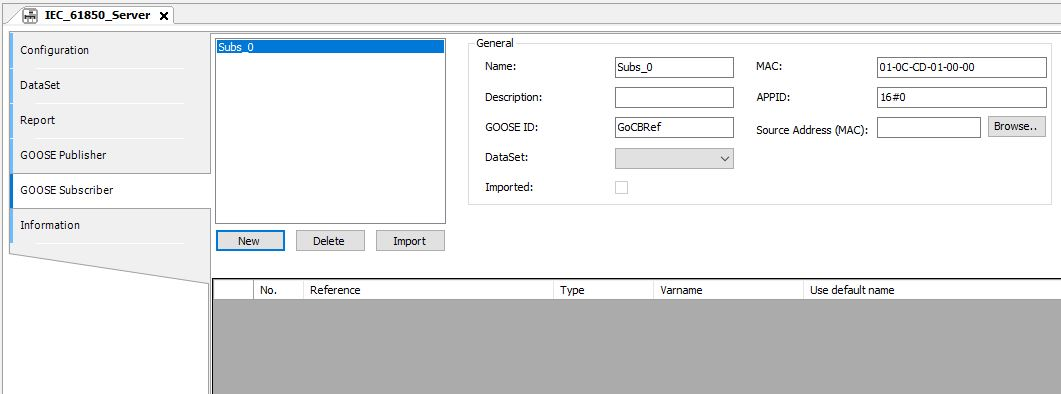

In der Registerkarte „ GOOSE Subscriber“ des IEC 61850 Editors nehmen Sie Einstellungen für den Empfang von GOOSE-Nachrichten vor.
HINWEIS
Die Reihenfolge der Attribute eines „DataSet“ ist wichtig für den Empfang und das Senden von GOOSE-Nachrichten. Art und Reihenfolge der Einträge von Absender und Empfänger müssen bei der GOOSE-Kommunikation identisch sein.
HINWEIS
Um eine GOOSE-Nachricht von einem IED zu empfangen, müssen Absender und Empfänger die gleichen Einstellungen in den folgenden Eingabefeldern haben:
-
„APPID“
-
„GOOSE ID“
-
„DataSet“ Struktur (in Bezug auf Reihenfolge und Datentyp der Attribute).
Abschnitte dieser Registerkarte:
Liste der GOOSE-Kontrollblöcke im linken Teil.
Knöpfe:
-
[Neu]: Erstellen Sie einen neuen GOOSE-Kontrollblock.
-
löschen: Löschen Sie den ausgewählten GOOSE-Kontrollblock.
-
importieren: Importieren Sie einen GOOSE-Kontrollblock im SCL-Format.
Allgemeine Einstellungen im oberen mittleren Teil:
|
Einstellen |
Beschreibung |
|---|---|
|
Name |
Name des GOOSE-Kontrollblocks, editierbar. |
|
Beschreibung |
Beschreibung des GOOSE-Steuerblocks. |
|
GOOSE ID |
Eindeutige Zeichenkette des GOOSE-Kontrollblocks, editierbar. |
|
DataSet |
Datensatz, der als GOOSE-Nachricht gesendet wird. |
|
MAC |
Multicast-Adressierung Die Multicast-Adressierung wird zum Senden von GOOSE-Nachrichten verwendet. Die Adressierung ermöglicht es einer ganzen Gruppe von Geräten, Daten miteinander auszutauschen. Erfordernis: Eindeutige Adresszuordnung der verschiedenen Gerätegruppen. Gültiger Wertebereich: 01-0C-CD-01-00-00....01-0C-CD-01-01-FF |
|
APPID |
Anwendungs-ID Nummer für die systemweit eindeutige Identifizierung eines GOOSE-Steuerblocks. Um GOOSE-Telegramme auszutauschen, muss diese Nummer bei Absender und Empfänger identisch sein. Gültiger Wertebereich: 0 ... 4095 |
|
Quelladresse (MAC) |
[Schaltfläche Durchsuchen...]: Sucht nach einem Ethernet Anschluss im Netzwerk. Voraussetzung - ein vorhandener Netzwerkpfad zur SPS. |
Liste zur Zuweisung von GOOSE-Nachrichten an globale Variablen im unteren rechten Teil.
Alle Attribute des ausgewählten Datensatzes werden in dieser Liste aufgeführt. Sie können eingehende GOOSE-Nachrichten globalen CODESYS -Variablen zuweisen. Wählen Sie dazu das gewünschte Attribut in der Liste aus und bearbeiten Sie den Namen einer globalen Variablen in der Spalte „Varname“. Wenn Sie einen neuen Variablennamen eingeben, wird eine globale Variable erstellt. Wenn Sie das Kontrollkästchen „Standardnamen verwenden“ aktivieren, wird automatisch ein Variablenname erstellt. Diese Variable wird von eingehenden GOOSE-Nachrichten geschrieben.
Die Variablen werden „IEC61850_Generated_GVL“ (im Ordner „IEC61850 Generated POUs“ ) nach der Generierung des Codes des „IEC 61850 Server“ gespeichert.
