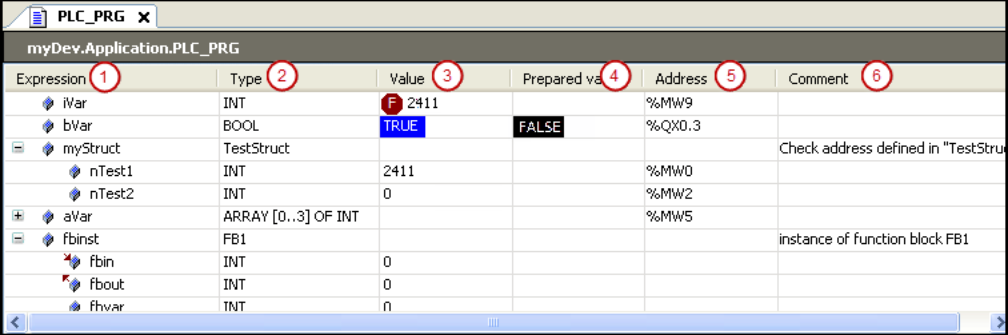

Der Istwert eines Ausdrucks (1) wird in der Spalte „Wert“ (3) angezeigt.

Sie können einen in der Spalte „Vorbereiteter Wert“ (4) eingetragenen Wert schreiben und forcen. Während des Forcen wird der Istwert mit dem roten Symbol dekoriert.

Der Ausdruck einer Schnittstellenreferenz ist aufklappbar. Wenn die Schnittstelle auf eine globale Instanz zeigt, wird diese globale Instanz als erster Eintrag unter der Referenz angezeigt. Wenn sich danach die Schnittstellenreferenz ändert, klappt die angezeigte Referenz zu.

Die Darstellung des aktuellen Variablenwerts in der Implementierung wird als Inline-Monitoring bezeichnet.

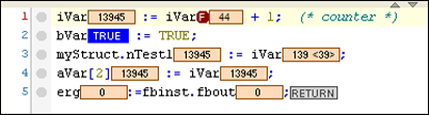

Monitoring im ST-Editor

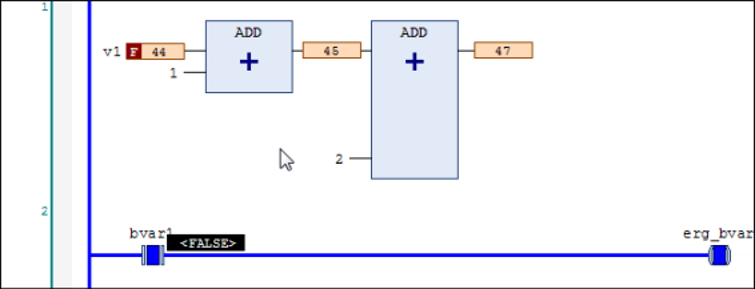

Monitoring im KOP-Editor

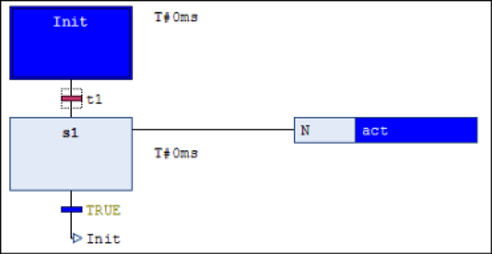

Monitoring im AS-Editor

Ein Array, das aufgeklappt ist, zeigt bei bis zu 1000 Elementen die Istwerte an. Das kann allerdings unübersichtlich sein. Außerdem kann ein Array mehr als 1000 Elemente umfassen. Dann ist es hilfreich, den Bereich der angezeigten Elemente zu begrenzen. Das können Sie während des Onlinebetriebs auf folgende Weise tun.

Wenn Sie während des Onlinebetriebs die Editoransicht eines Funktionsbausteins doppelklicken, erscheint ein Dialog, in dem Sie zwischen der Ansicht der Basisimplementierung oder einer bestimmten Instanz wählen können.

Wenn Sie die Basisimplementierung wählen, dann erscheint im Editor der Code, ohne dass aktuelle Werte angezeigt werden. Setzen Sie nun in der Basisimplementierung einen Haltepunkt. Wenn die Ausführung dort anhält, werden die aktuellen Werte derjenigen Instanz angezeigt, die im Programmablauf zuerst abgearbeitet wird. Sie können nun sukzessive durch alle Instanzen steppen.

Wenn Sie eine der Instanzen wahlen, dann öffnet der Editor mit dem Code der Funktionsbaustein-Instanz. Die aktuellen Werte werden in der Deklaration und gegebenenfalls in der Implementierung angezeigt und ständig aktualisiert.

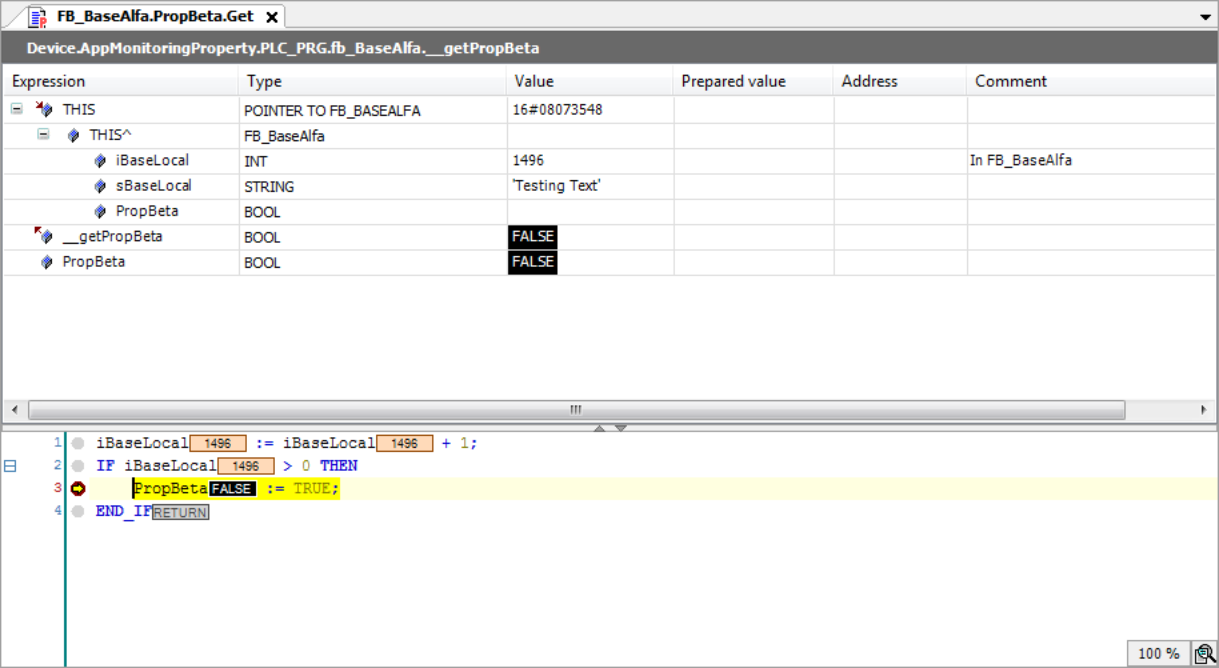

Sie können in einem Eigenschaftenobjekt Variablen monitoren, wenn Sie während des Onlinebetriebs einen Haltepunkt in der Funktion setzen. Wenn dort angehalten wird, werden die aktuellen Werte angezeigt.

Zusätzlich zu den eigenen Werten werden automatisch die Werte der Variablen der übergeordneten Instanz angezeigt. Im Deklarationsteil der Eigenschaft erscheint nämlich in der ersten Zeile der Pointer ‎THIS‎, der auf die übergeordnete Instanz zeigt, mit den aktuellen Datentypangaben und Werten.

Beispiel

Code

FUNCTION_BLOCK FB_BaseAlfa
VAR
	iBaseLocal : INT;
	sBaseLocal : STRING;
END_VAR
iBaseLocal := iBaseLocal + 1;
sBaseLocal := 'Testing Text';

FB_BaseAlfa.PorpBeta.Get
iBaseLocal := iBaseLocal + 1;
IF iBaseLocal > 0 THEN
	PropBeta := TRUE;
END_IF

FB_BaseAlfa.PorpBeta.Set
IF PropBeta = TRUE THEN
	iBaseLocal := 0;
	sBaseLocal := 'Tested IF';
END_IF


PROGRAM PLC_PRG
VAR
	fb_BaseAlfa : FB_BaseAlfa;
END_VAR

fb_BaseAlfa();

IF fb_BaseAlfa.PropBeta = TRUE THEN
	xResult := TRUE;
END_IF
IF xReset THEN
	fb_BaseAlfa.PropBeta := TRUE;
	xReset := FALSE;
END_IF

Sie können in einem Funktionsbaustein oder Programm zusätzlich zu den Variablenwerten die Werte von untergeordneten Eigenschaften monitoren.

Fügen Sie dafür in dem untergeordneten Eigenschaftenobjekt in der Deklaration entweder das Pragma ‎{attribute 'monitoring' = 'variable'}‎ oder das Pragma ‎{attribute 'monitoring' = 'call'}‎ ein. Wenn Sie zur Laufzeit die übergeordnete Programminstanz oder übergeordnete Funktionsbaustein-Instanz öffnen, dann werden im Editor zusätzlich zu den aktuellen Variablenwerte die aktuellen Eigenschaftenwerte angezeigt.

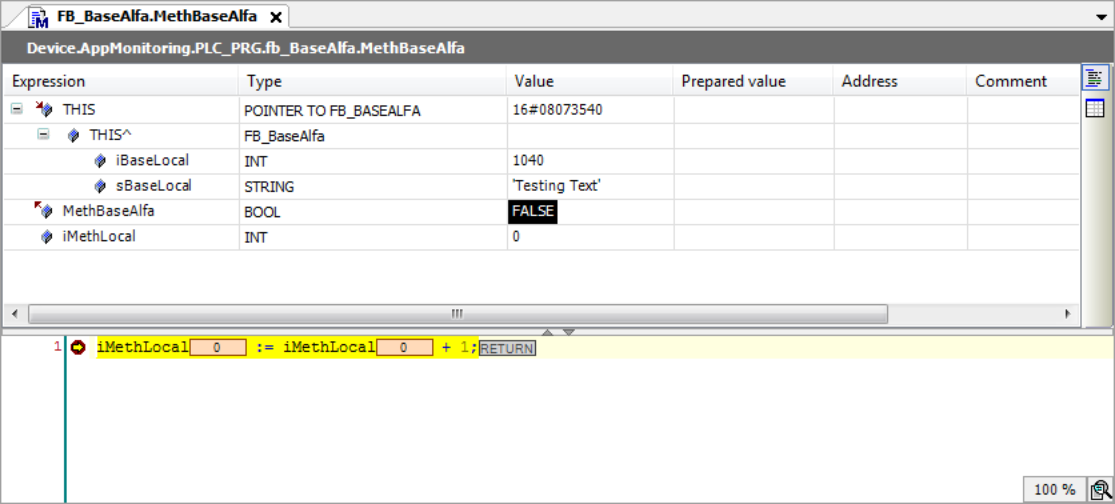

Sie können in einem Methodenobjekt Variablen monitoren, wenn Sie während des Onlinebetriebs einen Haltepunkt in der Methode setzen. Wenn dort angehalten wird, werden die aktuellen Werte angezeigt.

Zusätzlich zu den eigenen Werten werden automatisch die Werte der Variablen der übergeordneten Instanz angezeigt. Im Deklarationsteil der Methode erscheint nämlich in der ersten Zeile der Pointer ‎THIS‎, der auf die übergeordnete Instanz zeigt, mit den aktuellen Datentypangaben und Werten.

Beispiel

Code

FUNCTION_BLOCK FB_BaseAlfa
VAR
	iBaseLocal : INT;
	sBaseLocal : STRING;
END_VAR
iBaseLocal := iBaseLocal + 1;
sBaseLocal := 'Testing Text';

METHOD MethBaseAlfa : BOOL // Method of FB_BaseAlfa
VAR_INPUT
END_VAR
VAR
	iMethLocal : INT;
END_VAR
iMethLocal := iMethLocal + 1;


PROGRAM PLC_PRG
VAR
	fb_BaseAlfa : FB_BaseAlfa;
END_VAR
fb_BaseAlfa();
fb_BaseAlfa.MethBaseAlfa();

Sie können in einem Funktionsobjekt Variablen monitoren, wenn Sie während des Onlinebetriebs einen Haltepunkt in der Funktion setzen. Wenn dort angehalten wird, werden die aktuellen Werte angezeigt.

Im ST-Editor einer POU wird an der Stelle, an der eine Funktion aufgerufen wird, der aktuelle Rückgabewert als Inline-Monitoring angezeigt.
