Das Pragma bewirkt, dass Sie Werte von Eigenschaften oder Funktionsaufrufen in der Onlineansicht des IEC-Editors oder in einer Überwachungsliste monitoren können. Dazu gibt es zwei mögliche Attributwerte: ‎'variable'‎ und ‎'call'‎.

{attribute 'monitoring' := 'variable'}
{attribute 'monitoring' := 'call'}

Monitoring von Programmierobjekten und deren Eigenschaften

Sie können in der Onlineansicht eines Funktionsbausteins oder eines Programms zusätzlich zu den lokalen Variablen die untergeordneten Eigenschaften monitoren. Sie können somit die Werte der ‎Get‎- und ‎Set‎-Methoden überwachen.

Fügen Sie entweder das Pragma ‎{attribute 'monitoring' := 'variable'}‎ oder das Pragma ‎{attribute 'monitoring' := 'call'}‎ in der Deklaration des Eigenschaftbausteins ein. Dann werden automatisch die aktuellen Werte der Eigenschaft im IEC-Editor oder in einer Überwachungsliste angezeigt.

Beispiel

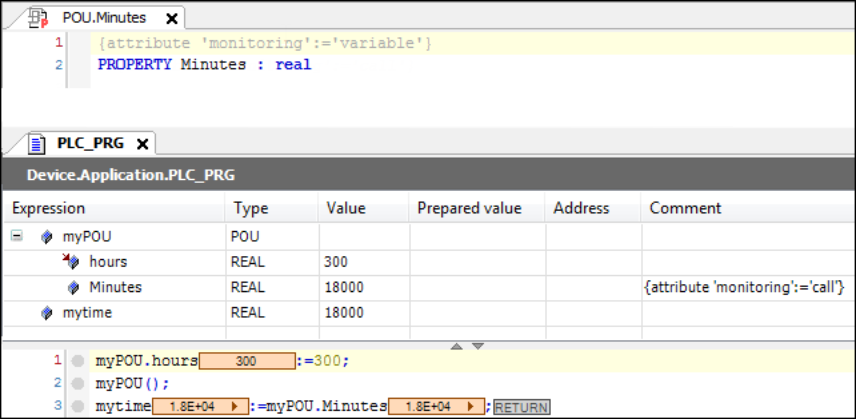

Das Objekt ‎PLC_PRG‎ zeigt während des Onlinebetriebs im ST-Editor den Wert der Eigenschaft ‎Minutes‎ an der Aufrufstelle inline an. Denn in der Deklaration der Eigenschaft ‎Minutes‎ steht das Pragma ‎{attribute 'monitoring' := 'variable'}‎.

Prüfen Sie für jeden Anwendungsfall sorgfältig, welches Attributpragma geeignet ist, den gewünschten Wert anzuzeigen. Dies hängt davon ab, ob innerhalb der Eigenschaft weitere Operationen mit den Variablen implementiert sind.

1. Pragma ‎{attribute 'monitoring':='variable'}‎:

Für die Eigenschaft wird eine implizite Variable angelegt, die immer dann den aktuellen Eigenschaftswert erhält, wenn die Applikation die ‎Set‎- oder ‎Get‎-Methode aufruft. Der zuletzt in dieser Variablen gespeicherte Wert wird im Monitoring dargestellt.

2. Pragma ‎{attribute 'monitoring':='call'}‎:

Dieses Attribut können Sie nur für Eigenschaften verwenden, die einfache Datentypen oder Pointer zurückgeben, nicht aber für strukturierte Typen. Der zu monitorende Wert wird durch direktes Aufrufen der Eigenschaft gelesen oder geschrieben. Das bedeutet, dass der Monitoring-Dienst des Laufzeitsystems die ‎Get‎- oder ‎Set‎-Methode der Eigenschaft ausführt.

HINWEIS

Wenn Sie das Pragma ‎{attribute 'monitoring':='call'}‎ einfügen, um zu monitoren, müssen Sie mögliche Seiteneffekte bedenken. Solche Seiteneffekte können auftreten, wenn innerhalb der Eigenschaft zusätzliche Operationen implementiert sind.

HINWEIS

Das Pragma ‎{attribute 'monitoring'}‎ wird auch für die Symbolkonfiguration ausgewertet. Beim Wert ‎'variable'‎ ist dabei nur ein Lesezugriff möglich.
