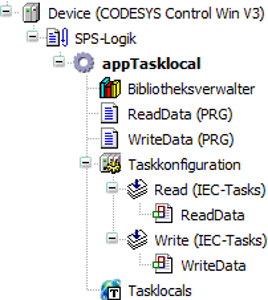

Eine Anleitung zum Nachprogrammieren dieser Beispielapplikation finden Sie weiter unten.

(* task-local GVL, object name: "Tasklocals" *)
VAR_GLOBAL
	g_diaData : ARRAY [0..99] OF DINT;
END_VAR

PROGRAM ReadData
VAR
	diIndex : DINT;
	bTest : BOOL;
	diValue : DINT;
END_VAR
bTest := TRUE;
diValue := TaskLocals.g_diaData[0];
FOR diIndex := 0 TO 99 DO
    bTest := bTest AND (diValue = Tasklocals.g_diaData[diIndex]);
END_FOR

PROGRAM WriteData
VAR
	diIndex : DINT;
	diCounter : DINT;
END_VAR
diCounter := diCounter + 1;
FOR diCounter := 0 TO 99 DO
	Tasklocals.g_diaData[diIndex] := diCounter;
END_FOR

Die Programme „WriteData“ und „ReadData“ werden von verschiedenen Tasks aufgerufen.

Im Programm ‎WriteData‎ wird das Array ‎g_diaData‎ mit Werten gefüllt. Das Programm ‎ReadData‎ testet, ob die Werte des Arrays so sind wie erwartet. Wenn dies der Fall ist, liefert die Variable ‎bTest‎ als Ergebnis ‎TRUE‎.

Die Arraydaten, die getestet werden, sind über die Variable ‎g_diaData‎ im Objekt ‎Tasklocals‎ vom Typ ‎Globale Variablenliste (tasklokal)‎ deklariert. Dadurch werden die Datenzugriffe im Compiler synchronisiert und die Daten sind garantiert zykluskonsistent, auch wenn die zugreifenden Programme aus verschiedenen Tasks heraus aufgerufen werden. Im Beispielprogramm heißt das konkret, dass die Variable ‎test‎ im Programm ‎ReadData‎ immer ‎TRUE‎ ist.

Wenn die Variable ‎g_diaData‎ in diesem Beispiel nur als globale Variablenliste deklariert wäre, würde der Test , also die Variable ‎test‎ im Programm ‎ReadData‎, häufiger ‎FALSE‎ liefern. Denn in diesem Fall könnte eine der beiden Tasks in der ‎FOR‎-Schleife durch die andere Task unterbrochen werden, oder es könnten beide Tasks gleichzeitig laufen (Multicore-Steuerungen). Und somit könnten die Werte vom Schreiber verändert werden, während der Leser die Liste ausliest.

HINWEIS

Nach Änderungen in Deklarationen in der Liste der tasklokalen Variablen bearbeiten ist kein Online-Change der Applikation möglich.

Beachten Sie Folgendes beim Deklarieren einer gobalen tasklokalen Variablenliste:

Ein schreibender Zugriff in einer Task ohne Schreibrecht wird vom Compiler als Fehler gemeldet. Allerdings können nicht alle Stellen ermittelt werden, an denen gegen das Schreibrecht verstoßen wird. Der Compiler kann nämlich nur statische Aufrufe einer Task zuordnen. Der Aufruf eines Funktionsbausteins über einen Pointer oder ein Interface wird aber beispielsweise nicht einer Task zugeordnet. Somit werden dort eventuelle Schreibzugriffe auch nicht erfasst. Außerdem können Pointer auf tasklokale Variablen zeigen. So können in einer lesenden Task Daten manipuliert werden. In diesem Fall wird ebenfalls kein Laufzeitfehler ausgegeben. Allerdings werden bei Zugriff über Pointer geänderte Werte nicht in die gemeinsame Referenz der Variablen zurückkopiert.

Die Variablen liegen in der Liste für jede Task auf einer anderen Adresse. Das heißt für Lesezugriffe: ‎ADR(variable name)‎ liefert in jeder Task eine andere Adresse.

Der Synchronisationsmechanismus garantiert Folgendes:

Mit dieser Methode kann allerdings kein Zeitpunkt bestimmt werden, zu dem eine lesende Task eine Kopie der schreibenden Task sicher erhält. Grundsätzlich können die Kopien auseinanderlaufen. Im Beispiel oben kann man nicht davon ausgehen, dass jede geschriebene Kopie einmal vom Leser bearbeitet wird. Die lesende Task kann beispielsweise mehrere Zyklen lang das gleiche Array bearbeiten, oder der Inhalt des Arrays kann zwischen zwei Zyklen ein oder mehrere Werte „überspringen“. Beides kann vorkommen und muss berücksichtigt werden.

Die Schreibtask kann zwischen zwei Zugriffen auf die gemeinsame Referenz durch jede lesende Task für einen Zyklus aufgehalten werden. Das heisst, wenn ‎n‎ lesende Tasks existieren, kann die Schreibtask ‎n‎ Zyklen Verzug haben bis zur nächsten Aktualisierung der gemeinsamen Referenz.

Eine lesende Task kann in jedem Zyklus durch die schreibende Task davon abgehalten werden, eine Lesekopie zu bekommen. Man kann daher keine maximale Zahl an Zyklen angeben, nach der eine lesende Task sicher eine Kopie erhält.

Insbesondere kann dies problematisch werden, wenn sehr langsam laufende Tasks beteiligt sind. Angenommen eine Task läuft nur jede Stunde und kann dann nicht auf die tasklokalen Variablen zugreifen, dann arbeitet die Task mit einer sehr alten Kopie der Liste. Deshalb kann es sinnvoll sein, einen Zeitstempel in die tasklokalen Variablen einzufügen, über den die lesenden Tasks zumindest feststellen können, ob die Liste aktuell ist. Einen Zeitstempel können Sie folgendermaßen anbringen: Fügen in die Liste der tasklokalen Variablen eine Variable vom Typ ‎LTIME‎ ein und in die schreibende Task beispielsweise den folgenden Code: ‎tasklocal.g_timestamp := LTIME();‎.

Tasklokale Variablen sind für den Anwendungsfall „Einzelner Schreiber - mehrere Leser" ausgelegt. Wenn Sie einen Code implementieren, der von verschiedenen Tasks aufgerufen wird, ist die Verwendung tasklokaler Variablen von großem Vorteil. Beispielsweise ist das bei der oben beschriebenen Beispielapplikation ‎appTasklocal‎ der Fall, wenn diese um mehrere Lesetasks erweitert ist, die alle auf das gleiche Array zugreifen und die gleichen Funktionen verwenden.

Tasklokale Variablen sind insbesondere auf Systemen mit Mehrkernprozessor hilfreich. Auf diesen Systemen können Sie Tasks nicht über die Priorität synchronisieren. Dann entsteht die Notwendigkeit für andere Synchronisierungsmechanismen.

Verwenden Sie keine tasklokale Variablen, wenn eine lesende Task immer auf der neuesten Kopie der Variablen arbeiten muss. Dafür sind tasklokale Variablen nicht geeignet.

Ein ähnliches Problem ist die „Producer - Consumer“-Problematik. Diese ist gegeben, wenn eine Task Daten produziert und eine zweite Task diese verarbeitet. Bevorzugen Sie bei dieser Konstellation eine andere Art der Synchronisation. Der Producer könnte beispielsweise über ein Flag mitteilen, dass ein neues Datum vorhanden ist. Der Consumer kann über ein zweites Flag mitteilen, dass er seine Daten verarbeitet hat und nun auf neuen Input wartet. Beide können so auf den gleichen Daten arbeiten. Es entfällt der Overhead für das zyklische Kopieren der Daten und der Consumer verliert keine Daten, die der Producer erzeugt hat.

Zur Laufzeit existieren von der tasklokalen Variablenliste mehrere unter Umständen verschiedene Kopien im Speicher. Beim Monitoring einer Position können aber nicht alle Werte angezeigt werden. Deshalb werden beim Inline-Monitoring, in der Überwachungsliste und in der Visualisierung für eine tasklokale Variable die Werte aus der gemeinsamen Referenz angezeigt.

Wenn Sie einen Haltepunkt setzen, werden die Daten derjenigen Task angezeigt, die auf den Haltepunkt gelaufen ist und folglich angehalten wurde. Währenddessen laufen aber die anderen Tasks weiter. Dabei kann unter Umständen die gemeinsame Kopie geändert werden. Im Kontext der angehaltenen Task bleiben die Werte aber unverändert und werden so angezeigt. Dessen müssen Sie sich bewusst sein.

Der Compiler legt für eine Liste von tasklokalen Variablen eine Kopie für jede Task, sowie eine gemeinsame Referenzkopie für alle Tasks an. Dabei wird eine Struktur erzeugt, die die gleichen Variablen beinhaltet wie die Liste der tasklokalen Variablen. Außerdem wird ein Array mit dieser Struktur angelegt, wobei für jede Task eine Arraydimension erzeugt wird. Somit wird für jede Task ein Arrayelement indiziert. Wenn nun im Code auf eine Variable der Liste zugegriffen wird, wird tatsächlich auf die tasklokale Kopie der Liste zugegriffen. Außerdem wird ermittelt, in welcher Task der Baustein gerade läuft und der Zugriff entsprechend indiziert.

Beispielsweise wird die Codezeile ‎diValue := TaskLocals.g_diaData[0];‎ aus dem obigen Beispiel ersetzt:

‎ diValue := __TaskLocalVarsArray[__CURRENTTASK.TaskIndex].__g_diarr[0];‎

‎__CURRENTTASK ‎ ist ein Operator, der ab CODESYS V3.5 SP13 zur Verfügung steht, um den aktuellen Taskindex schnell zu ermitteln.

Zur Laufzeit wird am Ende der schreibenden Task der Inhalt der tasklokalen Liste in die gemeinsame Referenz kopiert. Bei einer lesenden Task wird zu Beginn der Inhalt der gemeinsamen Referenz in die tasklokale Kopie kopiert. Deshalb gibt es für n Tasks n+1 Kopien der Liste: Eine Liste dient als gemeinsame Referenz und zusätzlich hat jede Task eine eigene Kopie der Liste.

Ein Scheduler steuert die zeitliche Ausführung mehrerer Tasks und damit die Taskumschaltung. Die Strategie, die vom Scheduler verfolgt wird, um die Zuteilung der Ausführungszeit zu steuern, zielt darauf ab, das Blockieren einer Task zu vermeiden. Der Synchronisationsmechanismus ist also auf die Eigenschaften tasklokaler Variablen hin optimiert, dass blockierende Zustände (Lockzustände) vermieden werden und zu keinem Zeitpunkt eine Task auf die Aktion einer anderen Task wartet.

Synchronisationsstrategie:

Ziel: Sie wollen mit einem Programm ‎ReadData‎ auf diesselben Daten zugreifen, die von einem Programm ‎WriteData‎ geschrieben werden. Die beiden Programme sollen in unterschiedlichen Tasks laufen. Die Daten stellen Sie in einer tasklokalen Variablenliste bereit, damit sie automatisch zykluskonsistent bearbeitet werden.
