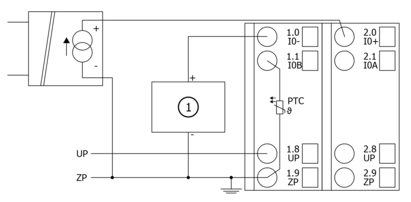

第二个设备的模拟输入
如果使用附加输入端串联，则模块的输入电阻（约 330 Ω）必须与第二个设备的输入电阻相加。确保不超过模拟传感器的最大允许负载电阻（参见模拟传感器的数据表）。
模块的输入与 ZP 无关。如果第二台设备的输入端与 ZP 有关，则必须严格遵守串联顺序（从传感器到模块，然后到第二台设备的输入端）。
可配置以下测量范围⮫ “参数化” ：
|
当前 |
-20 mA ...20 mA |
使用 1 个通道 |
|
当前 |
0 mA ...20 mA |
使用 1 个通道 |
|
当前 |
4 mA ...20 mA |
使用 1 个通道 |
有关 LED 功能的说明，请参阅诊断和显示/显示⮫ “诊断” 。
未使用的输入通道可以保持开放，因为它们的电阻很低。
