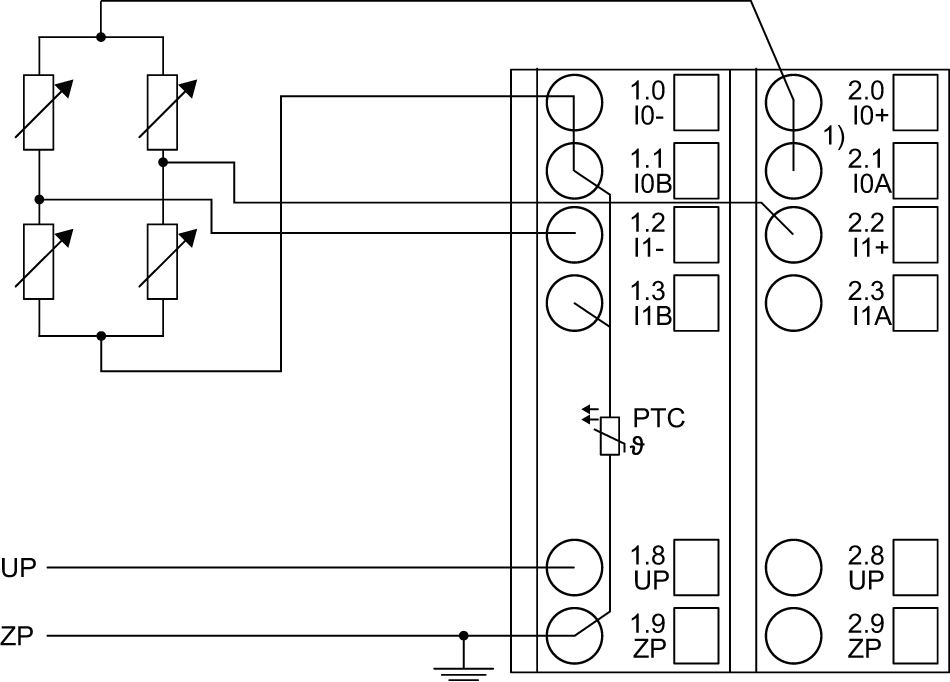

连接电阻测量桥时，必须使用 I0A（或 I2A、I4A、I6A）针脚的防短路电压输出（内部供电）。一旦为相关通道配置了 "电压测量 "功能，该供电电压即被激活。
- 1
-
内部供应
所有电压测量范围均可配置⮫ “参数化” 。
|
电压 |
-50 mV ... +50 mV |
使用 1 个通道 |
|
电压 |
-500 mV ... +500 mV |
使用 1 个通道 |
|
电压 |
-1 V ... +1 V |
使用 1 个通道 |
|
电压 |
-5 V ... +5 V |
使用 1 个通道 |
|
电压 |
-10 V ... +10 V |
使用 1 个通道 |
|
电压 |
0 V ... +5 V |
使用 1 个通道 |
|
电压 |
0 V ...+10 V |
使用 1 个通道 |
电阻偏差的计算必须由 PLC 用户程序通过电桥电压进行。
