Input/Output Variable (VAR_IN

‎VAR_IN_OUT‎ 变量是一种输入/输出变量，是 POU 接口的一部分，充当正式的逐参传递参数。

语法声明

<keyword> <POU name>
VAR_IN_OUT
	<variable name> : <data type> ( := <initialization value> )? ;
END_VAR
<keyword> : FUNCTION | FUNCTION_BLOCK | METHOD | PRG

您可以在‎VAR_IN_OUT‎ 声明部分的 POU‎PRG‎,‎FUNCTION_BLOCK‎,‎METHOD‎ 或‎FUNCTION‎ 中声明输入/输出变量。作为一种选择，可以指定一个已声明数据类型的常量作为初始化值。‎VAR_IN_OUT‎ 变量可以读写。

使用方法

请致电 ：当调用 POU 时，形式‎VAR_IN_OUT‎ 变量接收实际变量（逐参变量）作为参数。在运行时，传递参数时不会生成副本。相反，形式变量会收到一个指向远程传递的实际变量的引用。引用变量内部包含一个内存地址，作为实际值（作为指针传递 ，通过引用调用 ）。不能直接将常量（字面量）或位变量指定为参数。
POU 内的读/写权限 ：如果在 POU 中写入变量，则会影响传递的变量。退出 POU 后，任何已执行的更改都将保留。这意味着，POU 使用其‎VAR_IN_OUT‎ 变量，就像调用 POU 使用其变量一样。始终允许读取。
远程读/写访问：‎VAR_IN_OUT‎ 变量不能通过‎<function block instance name>.<variable name>‎ 直接远程读取或写入。这只适用于‎VAR_INPUT‎ 和‎VAR_OUTPUT‎ 变量。
传递字符串变量 ：如果将字符串变量作为参数传递，则实际变量和形式变量的长度应相同。否则，传递的字符串可能会被无意篡改。‎VAR_OUTPUT CONSTANT‎ 参数不会出现这个问题。
传递位变量 ：位变量不能直接传递到‎VAR_IN_OUT‎ 变量，因为它需要一个中间变量。
传递属性 ：不允许。

如果将字符串作为变量或常量传递给一个正式的‎VAR_IN_OUT CONSTANT‎ 变量，那么字符串会自动完整传递。您不必检查字符串长度。

另见

章节 ⮫ “转移变量 ‎VAR_IN_OUT CONSTANT‎”

示例

传递数组

TYPE DUT_A :
STRUCT
	xA: BOOL;
	iB: INT;
END_STRUCT
END_TYPE

FUNCTION_BLOCK FB_SetArray
VAR_IN_OUT
	aData_A : ARRAY[0..1] OF DUT_A; // Formal variable
END_VAR
aData_A[0].xA := TRUE;
aData_A[0].iB := 100;

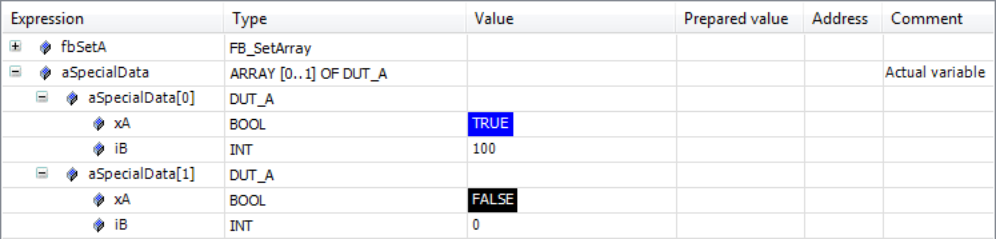

PROGRAM PLC_PRG
VAR
	fbSetA : FB_SetArray;
	aSpecialData : ARRAY[0..1] OF DUT_A; // Actual variable
END_VAR
fbSetA(aData_A := aSpecialData);

传递字符串

{attribute 'qualified_only'}
VAR_GLOBAL
	g_sDEV_STATUS : STRING(25) := 'Device_A';
END_VAR

FUNCTION_BLOCK FB_SetStatus
VAR_IN_OUT
	sDeviceStatus : STRING(25); // Formal parameter
END_VAR
sDeviceStatus := CONCAT(sDeviceStatus, ' Activ');

PROGRAM PLC_PRG
VAR
	fbDoB : FB_SetStatus;
END_VAR
fbDoB(sDeviceStatus := GVL.g_sDEV_STATUS); //Call with actual parameter

变量‎sDeviceStatus‎ 是‎FB_B‎ POU 接口的一部分。在调用‎fbDoB‎ 时，首先会将设备名称分配给字符串，然后对字符串进行操作。

传递位变量

VAR_GLOBAL
	xBit0 AT %MX0.1 : BOOL;
	xTemp : BOOL;
END_VAR

FUNCTION_BLOCK FB_DoSomething
VAR_INPUT
	xIn : BOOL;
END_VAR
VAR_IN_OUT
	xInOut : BOOL;
END_VAR
IF xIn THEN
	xInOut := TRUE;
END_IF

PROGRAM PLC_PRG
VAR
	xIn : BOOL;
	DoSomething_1  : FB_DoSomething;
	DoSomething_2  : FB_DoSomething;
END_VAR

// The following line of code causes a compiler error:
// C0201: Typ 'BIT' is not equal to type 'BOOL' of VAR_IN_OUT 'xInOut'
DoSomething_1(xIn := xIn, xInOut := xBit0);

// Workaround
xTemp := xBit0;
DoSomething_2(xIn := xIn, xInOut := xTemp);
xBit0 := xTemp;

程序会调用功能块实例‎DoSomething_1‎ 和‎DoSomething_2‎ 。由于位变量‎xBit0‎ 直接赋值给‎VAR_IN_OUT‎ 输入，因此在调用‎DoSomething_1‎ 实例时会产生编译器错误。相反，调用‎DoSomething_2‎ 实例并赋值中间变量才是正确的代码。

转移变量 ‎VAR_IN_OUT CONSTANT‎

‎VAR_IN_OUT CONSTANT‎ 变量是一个常量传递参数，可以向其传递‎STRING‎ 或‎WSTRING‎ 类型的变量或常量（字面量）。可以读取参数，但不能写入。不允许传递财产。

语法声明

<keyword> <POU name>
VAR_IN_OUT CONSTANT
	<variable name> : <data type>; // formal parameter
END_VAR
<keyword> : FUNCTION | FUNCTION_BLOCK | METHOD | PRG

‎VAR_IN_OUT CONSTANT‎ 变量声明时不分配初始化值。

使用方法

调用 POU 时，可以传递‎STRING‎ 或‎WSTRING‎ 常量变量或字面量。因此，不允许写入访问。
传递字符串常量的参数：常量的字符串长度可以是任意大小，字符串长度与‎VAR_IN_OUT CONSTANT‎ 变量的字符串长度无关。

如果在“Project Project Settings” 的“Compile Options” 类别中选择了“Replace constants” 选项，则传递基本数据类型的常量参数或基本数据类型的常量变量会产生编译器错误。

编译器版本 >= 3.5.2.0 支持该变量。

示例

传递字符串常量和字符串变量的参数

FUNCTION funManipulate : BOOL
VAR_IN_OUT
	sReadWrite : STRING(16); (* Can be read or written here in POU *)
	dwVarReadWrite : DWORD; (* Can be read or written here in POU *)
END_VAR
VAR_IN_OUT CONSTANT
	c_sReadOnly : STRING(16); (* Constant string variable can only be read here in POU *)
END_VAR

sReadWrite := 'String_from_POU';
dwVarReadWrite := STRING_TO_DWORD(c_sReadOnly);

PROGRAM PRG_A
VAR
	sVarFits : STRING(16);
	sValFits : STRING(16) := '1234567890123456';
	dwVar: DWORD;
END_VAR

// The following line of code causes the compiler error C0417:
// C0417: VAR_IN_OUT parameter 'sReadWrite' needs a variable with write access as input.
funManipulate(sReadWrite:='1234567890123456', c_sReadOnly:='1234567890123456', dwVarReadWrite := dwVar);

//  Correct code
funManipulate(sReadWrite := sValFits, c_sReadOnly := '23', dwVarReadWrite := dwVar);
funManipulate(sReadWrite := sVarFits, c_sReadOnly := sValFits, dwVarReadWrite := dwVar);

在代码中，字符串通过不同的‎VAR_IN_OUT‎ 变量传递给‎funManipulate‎ 函数。当传递字符串字面量时，编译器错误会输出到‎VAR_IN_OUT‎ 变量。将常量变量传递给‎VAR_IN_OUT CONSTANT‎ 变量时，即使传递的是字符串变量，也会生成正确的代码。
