‎C‎

‎JMP‎, ‎CAL‎, ‎RET‎

只有当前面表达式的结果为‎TRUE‎ 时，才会执行命令。

‎N‎

‎JMPC‎, ‎CALC‎, ‎RETC‎

只有当前面表达式的结果为‎FALSE‎ 时，才会执行命令。

‎N‎

否则

操作数的否定（而不是累加器的否定）。

‎LD‎

‎N‎

将操作数的（负）值加载到累加器中。

‎LD ivar‎

‎ST‎

‎N‎

将累加器的（负）内容存储到操作数中。

‎ST iErg‎

‎S‎

如果累加器的内容为‎TRUE‎，则将操作数（类型‎BOOL‎ ）设置为‎TRUE‎。

‎S bVar1‎

‎R‎

如果累加器的内容为‎FALSE‎，则将操作数（类型‎BOOL‎ ）设置为‎TRUE‎。

‎R bVar1‎

‎AND‎

‎N,(‎

累加器值和（被否定的）操作数的比特‎AND‎

‎AND bVar2‎

‎OR‎

‎N,(‎

累加器值和（被否定的）操作数的位运算 OR

‎OR xVar‎

‎XOR‎

‎N,(‎

累加器值和（被否定的）操作数的位排他性 OR

‎XOR N,(bVar1,bVar2)‎

‎NOT‎

累加器数值的位否定

‎‎

‎ADD‎

‎(‎

累加器值与操作数相加；结果写入累加器。

‎ADD ivar1‎

‎SUB‎

‎(‎

从累加器数值中减去操作数；结果写入累加器。

‎SUB iVar2‎

‎MUL‎

‎(‎

累加器值与操作数相乘，结果写入累加器。

‎MUL ivar2‎

‎DIV‎

‎(‎

将累加器数值除以操作数，结果写入累加器。

‎DIV 44‎

‎GT‎

‎(‎

检查累加器值是否大于操作数值；将结果 (‎BOOL‎) 写入累加器； >

‎GT 23‎

‎GE‎

‎(‎

检查累加器的值是否大于或等于操作数的值；将结果 (‎BOOL‎) 写入累加器。

‎GE iVar2‎

‎EQ‎

‎(‎

检查累加器值是否等于操作数值；将结果 (‎BOOL‎) 写入累加器。

‎EQ iVar2‎

‎NE‎

‎(‎

检查累加器的值是否不等于操作数的值；将结果 (‎BOOL‎) 写入累加器；

‎NE iVar1‎

‎LE‎

‎(‎

检查累加器的值是否小于或等于操作数的值；将结果 (‎BOOL‎) 写入累加器。

‎LE 5‎

‎LT‎

‎(‎

检查累加器值是否小于操作数值；将结果（BOOL）写入累加器。

‎LT cVar1‎

‎JMP‎

‎CN‎

无条件（有条件）跳转到指定的跳转标签

‎JMPN next‎

‎CAL‎

‎CN‎

(有条件）调用程序或功能块（如果累加器值为 TRUE）

‎CAL prog1‎

‎RET‎

退出信箱，返回呼叫信箱。

‎RET‎

‎RET‎

‎C‎

如果累加器值为‎TRUE‎ ：则退出方框并返回调用方框。

‎RETC‎

‎RET‎

‎CN‎

如果累加器值为‎FALSE‎ ：则退出方框并返回调用方框。

‎RETCN‎

‎)‎

评估复位操作

一个运算符多个操作数

类型 1 ：

类型 2 ：

复杂操作数

对于复数操作数，在第一列中输入开头括号‎(‎ 。在第一列的操作数输入之后的单独一行中输入结束括号。

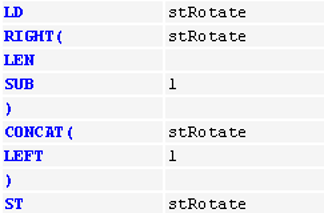

字符串每个周期旋转一个字符：

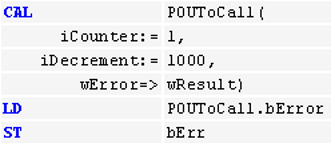

功能块调用、程序调用

第 1 栏操作符‎CAL‎ 或 ‎CALC‎

第 2 栏功能块实例或程序的名称和开头括号‎(‎ 。如果后面没有参数，则在此处输入结束括号‎)‎ 。

之后的行：

第 1 列：参数名称，输入参数后跟‎:=‎ ，输出参数后跟‎=>‎

第 2 栏：参数值，如果后面还有其他参数，则用逗号‎,‎ 。在最后一个参数后输入结束括号‎)‎ 。

根据 IEC 标准的限制，这里不能使用复杂表达式。您必须在调用前将此类构造函数分配给功能块或程序。

功能调用

第 1 行第 1 栏 ‎LD‎

第 2 栏：输入变量

第 2 行第 1 栏功能名称 第 2 栏：用逗号分隔的其他输入参数。

CODESYS 将返回值写入累加器。

第 3 行第 1 栏‎ST‎ 第 2 列：写入返回值的变量

行动呼吁

如功能块调用或程序调用。

操作名称会附加到 FB 实例或程序的名称中。

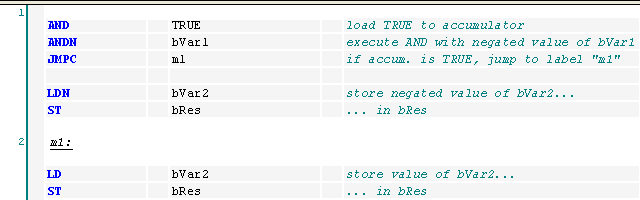

跳转

第 1 栏：运算符‎JMP‎ 或‎JMPC‎ 。

第 2 栏目标网络跳转标签的名称。

在无条件跳转的情况下，前面的指令序列必须以下列命令之一结束：‎ST‎,‎STN‎,‎S‎,‎R‎,‎CAL‎,‎RET‎ 、 ‎JMP‎

在条件跳转的情况下，跳转的执行取决于加载的值。
