Dialog 'Tracekonfiguration'

Symbol: _cds_icon_trace

Funktion: Der Dialog enthält die Tracekonfiguration für die Datenerfassung.

Aufruf

Menü „Trace Konfiguration“, Kontextmenü
Link „Konfiguration“ im Traceeditor
Link „Variable hinzufügen“ im Traceeditor

Voraussetzung: Der Editor eines Traceobjekts ist geöffnet und aktiv.

Siehe auch

Baumansicht 'Traceaufzeichnung'

Die Baumansicht listet die Variablen auf, die getracet werden und ermöglicht den Zugriff auf die Variableneinstellungen.

Selektierter Tracename	Rechts ist der Teildialog „Aufzeichnungseinstellungen“ verfügbar.
Selektierte Tracevariable	Rechts ist der Teildialog „Variableneinstellungen“ verfügbar.

Tab. 629: Kontextmenübefehle
„Variable hinzufügen“	Fügt eine neue Tracevariable hinzu. Rechts erscheint der Teildialog „Variableneinstellungen“ unvollständig konfiguriert. Wählen Sie im Eingabefeld der Einstellung „Variable“ eine Variable aus, um deren Werteverlauf zu tracen.
„Einem Diagramm zuordnen“	Listet (im Untermenü rechts) diejenigen Diagramme auf, in denen die selektierte Variable aktuell nicht dargestellt wird. Wählen Sie ein Diagramm aus, um darin die Variable darzustellen. Der Befehl ist verfügbar, wenn in der Baumansicht eine Variable selektiert ist. Tipp: Wenn der Befehl deaktiviert ist, dann wird die Variable bereits in allen Diagrammen dargestellt.
„Aktiviert“	Standardmäßig aktiviert Deaktivierte Variablen werden ausgegraut dargestellt. Sie werden weder dargestellt noch aufgezeichnet.

Baumansicht 'Darstellung (Diagramme)'

Die Baumansicht listet die Diagramme auf, die im Traceeditor dargestellt werden und ermöglicht den Zugriff auf ihren Anzeigemodus.

Selektierter Knoten „Zeitachse“	Rechts ist der Teildialog „Anzeigemodus“ für die Zeitachse verfügbar. Sie können die Zeitachsendarstellung bestimmen. Siehe unten.
Selektierter Diagrammname	Rechts erscheinen die Einstellungen für das Koordinatensystem des Diagramms und eine Vorschau. Siehe unten.
Selektierter Knoten „Y-Achse“	Rechts ist der Teildialog „Anzeigemodus“ verfügbar. Sie können die Achsendarstellung bestimmen. Siehe unten.
„Variablen anzeigen“
Selektierte Tracevariable	Rechts ist der Teildialog „Variableneinstellungen“ verfügbar. Sie können die Tracevariable konfigurieren. Siehe unten. Hinweis: Das sind die gleichen Einstellungen, auf die auch in der Baumansicht „Traceaufzeichnung“ zugegriffen werden kann.

Tab. 630: Kontextmenübefehle
„Diagramm hinzufügen“	Fügt (unten) ein neues Diagramm hinzu und zeigt es in der Baumansicht „Darstellung (Diagramme)“ an.
„Neue Variable hinzufügen“	Fügt eine neue Tracevariable hinzu. Rechts erscheint im Teildialog „Variableneinstellungen“ eine unvollständige Konfiguration. Wählen Sie im Eingabefeld der Einstellung „Variable“ eine Variable aus, um deren Werteverlauf zu tracen. Bestimmen Sie deren Darstellung. Außerdem wird die Variable dem selektierten Diagramm zugeordnet.
„Bestehende Variable hinzufügen“	Listet (im Untermenü rechts) alle Tracevariablen auf, die im selektierten Diagramm aktuell nicht dargestellt werden. Wählen Sie eine Variable aus, um diese im selektierten Diagramm darzustellen. Tipp: Wenn der Befehl deaktiviert ist, dann sind bereits alle Tracevariablen im selektierten Diagramm dargestellt.

Teildialog 'Aufzeichnungseinstellungen'

Voraussetzung: In der Baumansicht „Traceaufzeichnung“ ist der oberste Knoten selektiert.

„Trigger aktivieren“	: Die Triggerauslösung ist aktiviert. Zur Laufzeit werden die Tracedaten erst dann gepuffert, wenn ein Triggersignal ausgelöst wurde. Wie das Triggersignal auslöst, bestimmen Sie in den Einstellungen „Triggervariable“, „Triggerparameter“, „Triggerflanke“, „Posttrigger (Samples)“ und „Triggerlevel“. : Fortlaufende Darstellung der aktuellen Datensätze.
„Triggervariable“	Signal, das als Trigger verwendet wird. Ein vollständiger Instanzpfad ist erforderlich. Ein gültiges Triggersignal ist eine IEC-Variable, eine Eigenschaft, eine Referenz, ein Pointer, ein Arrayelement der Applikation oder ein Ausdruck. Erlaubte Typen sind alle IEC-basierten Typen außer `‎STRING‎`, `‎WSTRING‎` oder `‎ARRAY‎`. Enumerationen sind erlaubt, wenn der Basistyp kein `‎STRING‎`, `‎WSTRING‎` oder `‎ARRAY‎` ist. Der Inhalt eines Pointers ist kein gültiges Signal. Wenn das LZS die Komponente `‎CmpTraceMgr‎` verwendet, können Sie eine Eigenschaft, die mit dem Attribut `‎'monitoring'‎` belegt ist, als Triggervariable auswählen.
„Triggerparameter“	Parameter des Systems, der als Trigger verwendet wird Der Dialog „Eingabehilfe“, Registerkarte „Kategorien“, Eintrag „Parameter“ listet alle gültigen Parameter des Systems auf.
	Ermöglicht die Auswahl von „Triggervariable“ oder „Triggerparameter“
„Triggerflanke“	Definiert die Flankenerkennung, die die Triggerung auslöst: „positiv“ Bei einer booleschen Triggervariable wird der Trigger ausgelöst, sobald der Wert von `‎FALSE‎` nach `‎TRUE‎` wechselt. Bei analogem Datentyp der Triggervariable wird der Trigger ausgelöst, sobald der Wert, der in „Triggerlevel“ definiert ist, "von unten her" erreicht wird. „negativ“ Bei einer booleschen Triggervariable wird der Trigger ausgelöst, sobald der Wert von `‎TRUE‎` nach `‎FALSE‎` wechselt. Bei analogem Datentyp der Triggervariable wird der Trigger ausgelöst, sobald der Wert, der in „Triggerlevel“ definiert ist, "von oben her" erreicht wird. „beide“ Bei einer booleschen Triggervariable wird der Trigger ausgelöst, sobald der Wert sich ändert. Bei analogem Datentyp der Triggervariable wird der Trigger ausgelöst, sobald der Wert, der in „Triggerlevel“ definiert ist, erreicht wird.
„Posttrigger (Samples)“	Anzahl der Datensätze pro Tracevariable, die nach Auslösung des Triggers zwischengespeichert werden. Voreinstellung: `‎50‎`. Wertebereich: `‎0‎` bis (`‎2‎`³²`‎ - 1‎`)
„Triggerlevel“	Wert, bei dessen Erreichen der Trigger ausgelöst wird
„Task“	Task, in der die Datenerfassung erfolgt
„Aufzeichnungsbedingung“	Die Applikation prüft zur Laufzeit die Aufzeichnungsbedingung. Wenn sie erfüllt ist, werden die Tracedaten gepuffert. Aufzeichnungsbedingung bei einer Datenerfassung mit Laufzeitsystemkomponente `‎CmpTraceMgr‎`: als Ausdruck, der nur erlaubte Operatoren und Operanden enthält. Erlaubte Operatoren, die auch verschachtelt sein können: (Logisch) `‎AND‎`, `‎NOT‎`,`‎OR‎`, die Vergleichsoperatoren `‎<‎`, `‎<=‎`, `‎>‎`, `‎>=‎`, `‎=‎`, `‎<>‎`. Erlaubte Operanden: Variablen, die für Trace gültig sind. als Variable. Erlaubter Typ: `‎BOOL‎`, Bitzugriff, Eigenschaft. Bei `‎TRUE‎` oder `‎1‎` ist die Bedingung erfüllt. Der Inhalt eines Pointers ist nicht erlaubt. Aufzeichnungsbedingung bei einer Datenerfassung mit IEC-Code: als Ausdruck, der einen booleschen Wert zurück liefert.
„Kommentar“	Kommentar beispielsweise über die Aufzeichnungsbedingung.
„Auflösung“	Maßeinheit des Zeitstempels, der pro Datensatz erfasst wird „ms“: Zeitstempel in ms „µs“: Zeitstempel in µs bei einer Taskzykluszeit von 1 ms oder kleiner
„Automatischer Neustart“	: Speichert dauerhaft (persistent) die Tracekonfiguration und den letzten Inhalt der LZS-Puffers auf dem Zielgerät. Nach einem Neustart des Geräts wird der Trace automatisch gestartet, wenn der Trigger noch nicht aufgetreten ist.
„Erweitert“	Öffnet den Dialog „Erweiterte Traceeinstellungen“

Siehe auch

⮫ „Dialog 'Erweiterte Traceeinstellungen'“

Teildialog 'Variableneinstellungen'

Voraussetzung: In der Baumansicht „Traceaufzeichnung“ oder in der Baumansicht „Darstellung (Diagramme)“ ist eine Tracevariable selektiert.

„Variable“	Gültige Variable, deren Wert erfasst wird, mit vollständigem Instanzpfad. Gültig: IEC-Variable Eigenschaft Referenz Inhalt eines Pointers Arrayelement Erlaubter Datentyp IEC basierter Typ außer `‎STRING‎`, `‎WSTRING‎` oder `‎ARRAY‎` Enumeration, wenn der Basistyp kein `‎STRING‎`, `‎WSTRING‎` oder `‎ARRAY‎` ist Wenn das LZS die Komponente `‎CmpTraceMgr‎` verwendet, dann kann eine Eigenschaft, die mit dem Attribut `‎'monitoring'‎` verknüpft ist, als Variable aufgezeichnet werden.
„Parameter“	Parameter, dessen Daten erfasst werden. Voraussetzung: Laufzeitsystem mit Komponente `‎CmpTraceMgr‎` Der Dialog „Eingabehilfe“, Registerkarte „Kategorien“, Eintrag „Parameter“ listet alle gültigen Parameter des Systems auf.
	Ermöglicht Umschaltung zwischen „Variable“ und „Parameter“
„Farbe“	Farbe der Variable im Tracediagramm
„Linientyp“	Darstellung als Liniendiagramm „Linie“: Werte werden zu einer Linie verbunden „Stufe“: Werte werden in Form einer Treppe verbunden „Keine“: Werte werden nicht verbunden
„Punkttyp“	Darstellung als Punktdiagramm „Punkt“: Wert wird als Punkt dargestellt „Kreuz“: Wert wird als Kreuz dargestellt „Keiner“: Wert wird nicht dargestellt
„Untergrenze aktivieren“	: Warnung bei Unterschreitung der unteren Grenze
„Untergrenze“	Wenn der Wert der Tracevariablen die Grenze unterschreitet, wird die Variable in der Warnfarbe dargestellt.
„Farbe“	Warnfarbe bei Unterschreitung
„Obergrenze aktivieren“	: Warnung bei Überschreitung der oberen Grenze
„Obergrenze“	Wenn der Wert der Tracevariablen die Obergrenze überschreitet, wird die Variable in der Warnfarbe dargestellt.
„Farbe“	Warnfarbe bei Überschreitung

Teildialog 'Anzeigemodus'

Voraussetzung: In der Baumansicht „Darstellung (Diagramme)“ ist eine Achse selektiert.

„Anzeigemodus“	Skalierung „Auto“: Automatisch skalierte Zeitachse „Feste Länge“: Zeitachsenabschnitt mit konstanter „Länge“ „Fest“: Zeitachsenabschnitt von „Minimum“ bis „Maximum“
„Minimum“	Literal, Variable (ganzzahliger Datentyp) oder konstante Variable (ganzzahliger Datentyp). Sie enthält den Anfangswert des Abschnitts. Voraussetzung: „Anzeigemodus“ ist „Fest“. Beispiele : `‎20,PLC_PRG.iLimit_Min, GVL.c_iLimit_Min‎` Hinweis: Die Variable muss einen Initialwert besitzen. Dies ist wichtig für die Offline-Darstellung und die Skalenunterteilung. Beispiel `‎iLimit_Min : INT := 20‎`
„Maximum“	Literal, Variable (ganzzahliger Datentyp) oder konstante Variable (ganzzahliger Datentyp). Sie enthält den Endwert des Abschnitts. Voraussetzung: „Anzeigemodus“ ist „Fest“. Beispiele : `‎80,PLC_PRG.iLimit_Max, GVL.c_iLimit_Max‎` Hinweis: Die Variable muss einen Initialwert besitzen. Dies ist wichtig für die Offline-Darstellung und die Skalenunterteilung. Beispiel `‎iLimit_Max : INT := 80‎`
„Länge“	Konstante Länge des Abschnitts, Anfangswert wird automatisch angepasst.
„Raster“	: Diagramm mit Rasterlinie in X-Richtung. Wählen Sie die Farbe der Rasterlinie aus der Farbauswahlliste.

Tab. 631: „Skalenstriche“
„Fester Abstand“	: Darstellung von Teilstrichen mit „Abstand“ und „Unterteilung“
„Abstand“	Abstand der Teilstriche
„Unterteilungen“	Anzahl der Unterteilungen zwischen 2 Teilstrichen

„Schriftart“

Schriftart, verwendet für die Zeitachse.

Link „Vorschau“

Zeigt die Vorschau des Diagramms an.

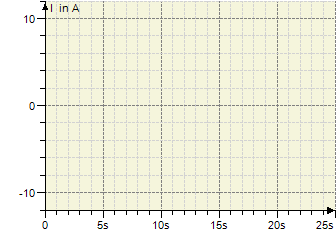

Vorschau Diagramm

Voraussetzung: In der Baumansicht „Darstellung (Diagramme)“ ist ein Diagramm selektiert.

„Hintergrundfarbe“	Hintergrundfarbe des Diagramms. öffnet die Farbauswahlliste.
„Hintergrundfarbe bei Selektion“	Hintergrundfarbe des selektierten Diagramms

Link „Variable hinzufügen“	Fügt eine neue Tracevariable (in der Baumansicht „Traceaufzeichnung“) hinzu.
Link „Variable entfernen“	Entfernt die selektierte Tracevariable (in der Baumansicht „Traceaufzeichnung“).
Link „Diagrmm hinzufügen“	Fügt ein neues Diagramm (in der Baumansicht „Darstellung“) hinzu.
Link „Diagrmm entfernen“	Entfernt das selektierte Diagramm (in der Baumansicht „Darstellung“).
Link „Anzeigeeinstellungen zurücksetzen“	Setzt die Anzeigeeinstellungen entweder des selektierten Diagramms oder der selektierten Y-Achse auf die Standardwerte zurück.

„OK“	Übernimmt die Konfigurationsänderungen und speichert die Tracekonfiguration.
