使用可拆卸的 9 针和 11 针接线端子进行连接。这些接线端子的连接方式各不相同（弹簧端子或螺丝端子，电缆从正面或侧面安装）。接线端子不包括在模块供货范围内，必须单独订购。

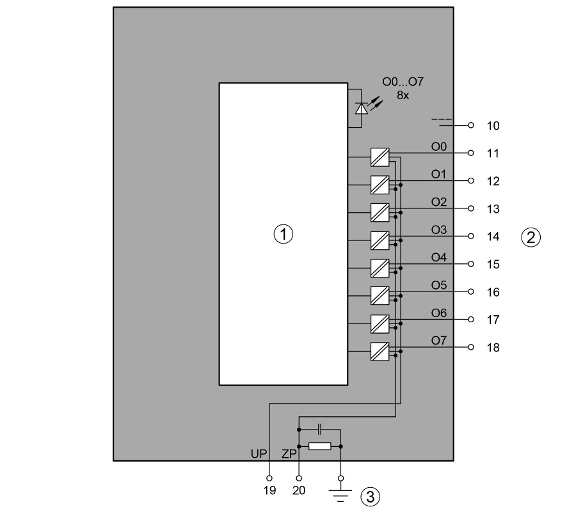

模块电路的内部电源电压通过 I/O 总线（由通信接口模块或 CPU 提供）提供。因此，CPU/通信接口模块的 L+/UP 和 M/ZP 端子上的 24 V 直流电源消耗电流将按照 DO561 增加 10 mA。

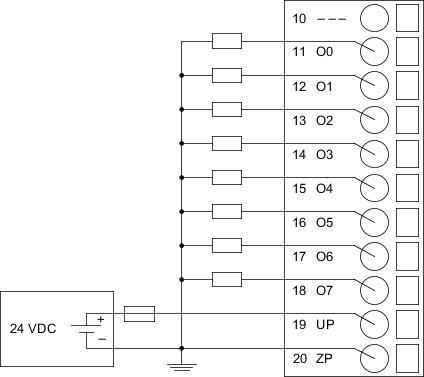

外部电源通过 UP（+24 V 直流）和 ZP（0 V 直流）端子连接。

警告

带电插拔

这些设备并非设计为带电插拔。鉴于不可预见的后果，禁止带电插拔设备。

在执行下列操作之前，确保已关闭所有电压源（电源和过程电压）：

• 连接或断开任何信号或接线端子。

• 拆卸、安装或更换模块。

在危险位置带电断开任何上电设备可能导致电弧，从而可能产生着火源，导致火灾或爆炸。

在继续之前，确保拔出电源，彻底检查区域确保无易燃材料。

在运行期间，切不可打开设备。这同样适用于网络接口。

注意

有损坏 PLC 模块的风险！

过压和短路可能会损坏 PLC 模块。

• 在开始系统操作之前，请确保所有电源（电源电压和过程电压）都已关闭。

• 请勿将任何电压或信号连接到预留端子（标记为 ---）。预留端子可能携带内部电压。

注意

工厂发生故障的风险！

如果接通工艺电源电压 UP/ZP，输出端可能会接通 10 至 50µs。

在规划申请时必须考虑到这一点。

注意

有损坏 I/O 模块的风险！

输出没有短路和过载保护。

• 切勿使输出短路或过载。

• 切勿将输出连接到其他电压。

• 使用外部 3 A 快速保护保险丝的输出。

模块提供多种诊断功能⮫ “诊断” 。

LED 指示灯的含义参见状态 LED 指示灯⮫ “状态 LED” 一节。
