Symbol:

Ein Objekt vom Typ „Trace“ dient zur Konfiguration und Anzeige von anwendungsspezifischen Tracedaten in einem oder mehreren Diagrammen. Zur Laufzeit der Anwendung werden auf der Steuerung Wertekurven von Trace-Variablen aufgezeichnet, die Sie während dieser Zeit im Trace-Editor unter CODESYS beobachten können. Voraussetzung ist, dass eine Trace-Konfiguration konfiguriert und an den Controller übertragen wurde und die Trace-Aufzeichnung gestartet wurde. Die abgetasteten Daten werden an das Entwicklungssystem übertragen und entsprechend der Konfiguration in Diagrammen dargestellt. Sie können bei der Verfolgung durch die Daten navigieren.

Für weitere Informationen siehe: ⮫ „Datenerfassung mit Trace “

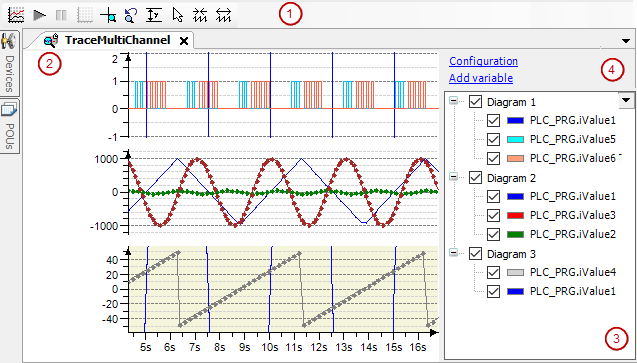

Ein Doppelklick auf das Trace-Objekt öffnet den Trace-Editor. Die entsprechende Symbolleiste enthält die wichtigsten Trace-Befehle. Die Liste der Trace-Variablen zeigt die Variable, deren Wertekurve aufgezeichnet wird.
