Aktualisierung der Firmware

Die Firmware der AC500 Kommunikationsschnittstellenmodule kann mit dem IP-Konfigurationstool aktualisiert werden.

Dazu muss das IP-Konfigurationswerkzeug als eigenständige Variante verwendet werden.

⮫ „Freistehende Installation“

Es ist nicht möglich, ein Firmware-Update von Automation Builder aus durchzuführen.

  • Für PROFINET Kommunikationsschnittstellenmodule wird ein Firmware-Update nur für Geräte mit der Firmware-Version ³ 3.3.3 unterstützt.

  • Für EtherCAT Kommunikationsschnittstellenmodule wird ein Firmware-Update nur für Geräte mit der Firmware-Version ³ 2.1.4 unterstützt.

  • Für Modbus Kommunikationsschnittstellenmodule wird ein Firmware-Update nur für Geräte mit der Firmware-Version ³ 3.2.13 unterstützt.

Anforderungen:

Vor der Aktualisierung der Firmware

  • Sicherstellung einer schnellen und stabilen Netzwerkverbindung

  • Schließen Sie alle nicht verwendeten Anwendungen auf dem ausführenden PC

  • Stoppen Sie die Kommunikation zwischen AC500 SPS und dem Kommunikationsschnittstellenmodul, das aktualisiert werden soll.

Während der Aktualisierung der Firmware

  • Schließen Sie das IP-Konfigurationsprogramm nicht

  • Öffnen Sie nicht die Software Automation Builder oder eine andere Anwendung.

  • Schalten Sie das Kommunikationsschnittstellenmodul, das aktualisiert werden soll, nicht aus.

  • Trennen Sie nicht die Ethernet-Verbindung eines Kommunikationsschnittstellenmoduls oder des ausführenden PCs

Das Firmware-Update stoppt den Betrieb des/der betroffenen Geräte(s). Infolgedessen werden die Geräte für 1 bis 2 Minuten unempfindlich.

Ablauf:

  1. Starten Sie das IP-Konfigurationsprogramm als eigenständige Anwendung (.exe).

  2. Führen Sie einen Netzwerk-Scan durch.

    ⮫ „Netzwerk-Scan“

  3. Wählen Sie die Geräte, die aktualisiert werden sollen, aus der Liste aus und klicken Sie auf [Scan], um den Scanvorgang auszulösen.

    Eine Mehrfachauswahl mehrerer Geräte ist über die Steuertaste möglich, jedoch ist darauf zu achten, dass jeweils nur Geräte des gleichen Protokolls ausgewählt werden. Andernfalls schlägt das Firmware-Update fehl.

  4. Dieser Schritt ist nur für Geräte erforderlich, die einen installierten NPcap-Treiber benötigen. In diesem Fall wird im IP-Konfigurationsdialog eine entsprechende Meldung mit einem Download-Link eingeblendet:

    IP_Config_Link

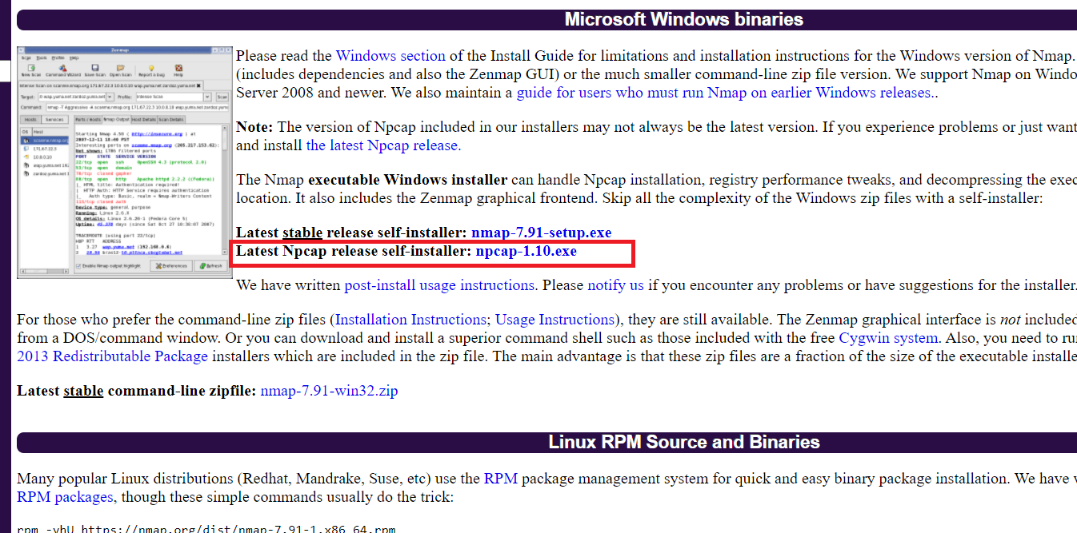

    Klicken Sie auf den angezeigten Link ‎⮫ https://nmap.org/download.html und laden Sie die neueste Version der Datei npcap-X.X.exe herunter.

    Downloadlink

    Führen Sie die Datei nach dem Download als Administrator aus und starten Sie den Scanvorgang erneut.

    Die gescannten Geräte werden aufgelistet.

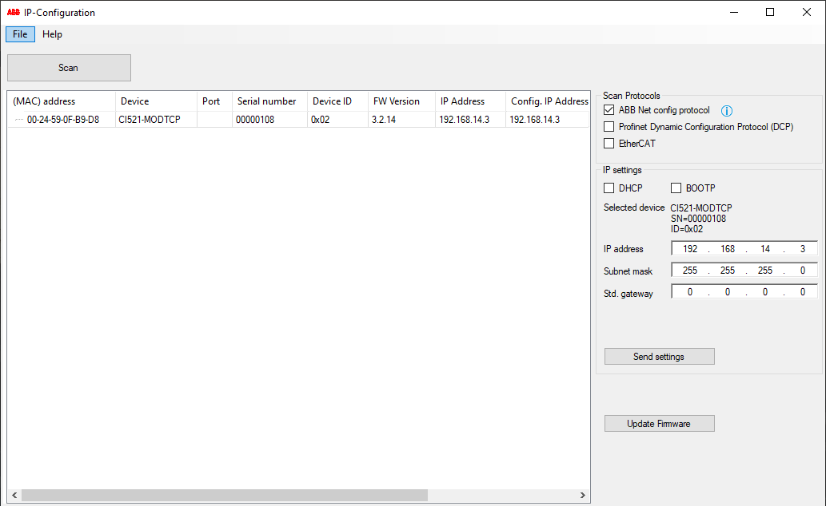

  5. Klicken Sie auf [Firmware aktualisieren], um die Aktualisierung der Firmware für die ausgewählten Geräte zu starten.

    FW_Update_1

  6. Bei CI50x, CI51x und CI52x Geräten wird eine Signaturprüfung gestartet. Wählen Sie die entsprechende Firmware-Update-Datei (*.bin) für das/die Gerät(e). Beispiel: C:\AC500\AC500_CI52x_Firmware_V3.2.8.bin.

    Nach erfolgreicher Signaturprüfung werden die Firmware-Update-Datei (*.bin) und die zugehörige Signaturdatei (*.bin.sig) auf das Gerät übertragen. Dies kann bis zu 3 Minuten dauern.

    Wenn die Signaturprüfung fehlschlägt, prüfen Sie die Verfügbarkeit der *.bin-Datei und der *bin.sig-Datei.

  7. Eine Statusprüfung, gefolgt von einem Neustart des Geräts, gefolgt von einer zweiten Statusprüfung wird automatisch durchgeführt.

    Nach dem Firmware-Update sind alle Ausgänge der aktualisierten Geräte auf '0' gesetzt.

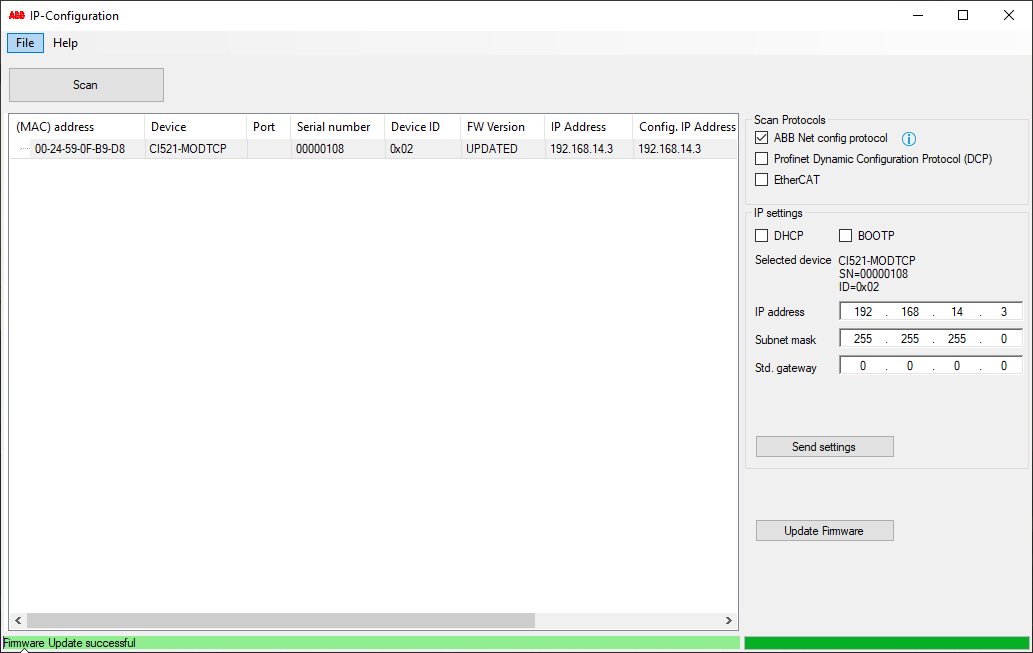

  8. Nach einem erfolgreichen Firmware-Update wird der Update-Status bzw. die neue Firmware-Version im Feld „FW Version“ angezeigt.

    Wenn dieses Feld leer ist, liegt möglicherweise ein Verbindungsfehler zwischen dem Gerät und dem ausführenden PC vor.

    Ausnahme: Bei EtherCAT Geräten bedeutet ein leeres „FW Version“ Feld keinen Verbindungsfehler.

    FW_Update_2

    Wenn die Aktualisierung der Firmware fehlschlägt

    • prüfen Sie die Voraussetzungen für das Aktualisierungsverfahren.

      ⮫ „Anforderungen:“

    • prüfen Sie die Hinweise zur Fehlerbehebung.

    • führen Sie einen Netzwerk-Scan durch und wiederholen Sie die Aktualisierung. Wenn der Fehler weiterhin auftritt, schalten Sie das Gerät aus und versuchen Sie die Aktualisierung erneut.
