Anschlussbeispiele DI581-S

Dies ist die Web-Ausgabe der Originalfassung des ‎⮫ AC500-S Sicherheitshandbuchs, Version 1.3.2. Diese Web-Ausgabe dient lediglich zur schnellen Orientierung. Für die Einhaltung der Anforderungen in Bezug auf Anwendungen der funktionalen Sicherheit muss das Original-Sicherheitshandbuch verwendet werden.

Beispiele elektrischer Anschlüsse und der Werte, die für das Modul DI581-S für SIL (IEC 61508), max. SIL (IEC 62061) und PL (ISO 13849-1) erreichbar sind, finden Sie weiter unten.

HINWEIS

Wenn DC = hoch in den Beschaltungsbeispielen mit sicherheitsgerichteten Digitaleingängen verwendet wird, wird die folgende Maßnahme aus ISO 13849-1⮫ [10] für das DI581-S-Modul verwendet: Querschlussüberwachung von Eingangssignalen und Zwischenergebnissen innerhalb der Logik (L) sowie temporale und logische Software-Überwachung des Programmflusses und Erkennung von statischen Fehlern und Kurzschlüssen (bei mehreren E/As).

Wenn DC = mittel in den Beschaltungsbeispielen mit sicherheitsgerichteten Digitaleingängen verwendet wird, kann eine der Maßnahmen für die Eingabegeräte aus ISO 13849-1⮫ [10] mit DC ³ 90 % verwendet werden.

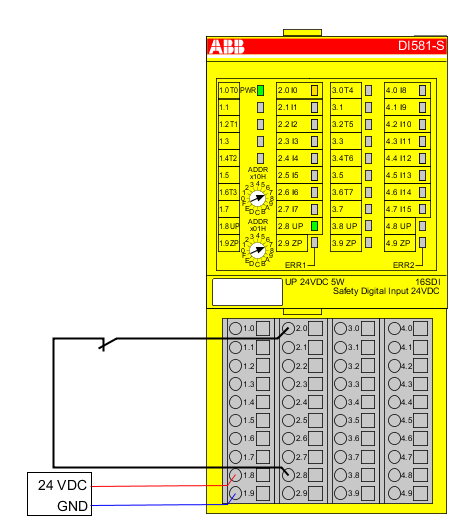

1-Kanal-Sensor

Max. SIL / PL ^{1), 2)}	Max. SIL 1/PL c
SIL³⁾	SIL 2

03.03.030_Circuit example DI581-S-02 — Abb. 421: Beschaltungsbeispiel DI581-S, 1-Kanal-Sensor

¹⁾: MTTFd = hoch, DC = 0
²⁾: Max. SIL (IEC 62061) / max. erreichbares PL (ISO 13849-1) ➔ ohne Fehlerausschluss (mit Fehlerausschluss können höhere Ebenen bis zu PL e, max. SIL 3 erreicht werden)
³⁾: Max. erreichbares SIL nach IEC 61508 (Komponenten des Typs A sind erforderlich) ➔ ohne Fehlerausschluss (mit Fehlerausschluss können höhere Ebenen bis zu SIL 3 erreicht werden)

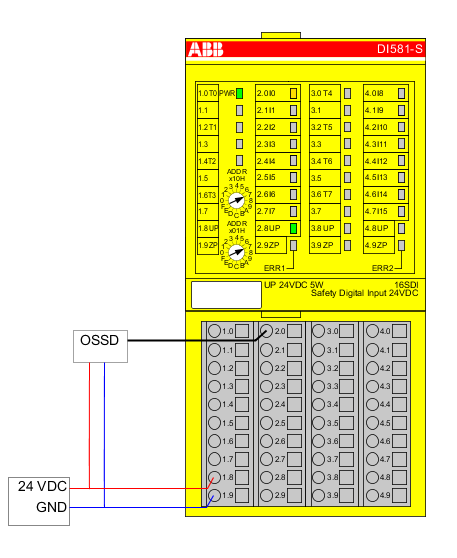

1-Kanal OSSD-Ausgang (mit internen Tests)

Max. SIL / PL ^{1), 2)}	Max. SIL 1/PL c
SIL³⁾	SIL 2

03.03.029_Circuit example DI581-S-01 — Abb. 422: Beschaltungsbeispiel DI581-S, 1-Kanal OSSD-Ausgang (mit internen Tests)

¹⁾: MTTFd = hoch, DC = 0
²⁾: Max. SIL (IEC 62061) / max. erreichbares PL (ISO 13849-1) ➔ ohne Fehlerausschluss (mit Fehlerausschluss können höhere Ebenen bis zu PL e, max. SIL 3 erreicht werden)
³⁾: Max. erreichbares SIL nach IEC 61508 (Komponenten des Typs A sind erforderlich) ➔ ohne Fehlerausschluss (mit Fehlerausschluss können höhere Ebenen bis zu SIL 3 erreicht werden)

2-Kanal-Sensor (äquivalent)

2-Kanal-Auswertung	Im DI581-S-Modul
Max. SIL / PL ^{1), 2)}	Max. SIL 2 / PL d
SIL³⁾	SIL 3

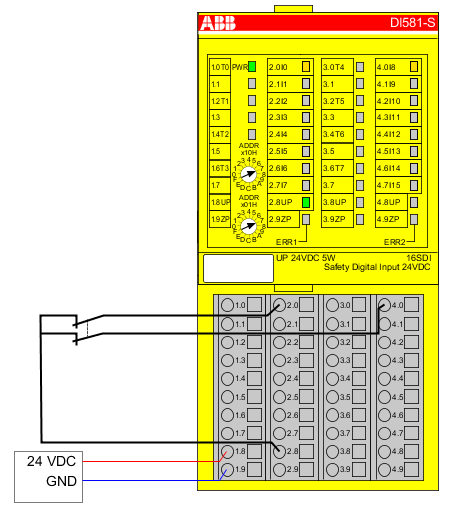

03.03.031_Circuit example DI581-S-03 — Abb. 423: Beschaltungsbeispiel DI581-S, 2-Kanal-Sensor (äquivalent)

¹⁾: MTTFd = hoch, DC = mittel
²⁾: Max. SIL (IEC 62061) / max. erreichbares PL (ISO 13849-1) ➔ ohne Fehlerausschluss (mit Fehlerausschluss können höhere Ebenen bis zu PL e, max. SIL 3 erreicht werden)
³⁾: Max. erreichbares SIL nach IEC 61508 (Komponenten des Typs A sind erforderlich)

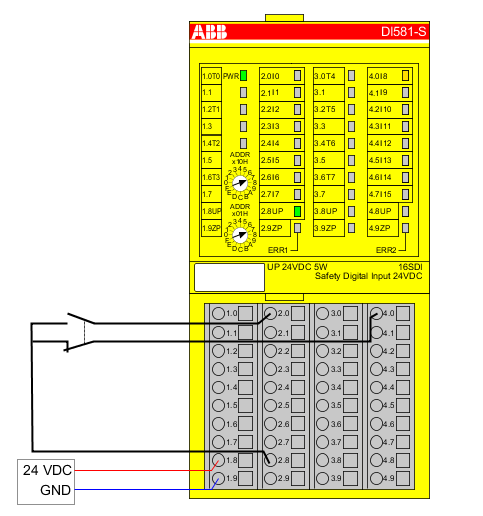

2-Kanal-Sensor (antivalent)

2-Kanal-Auswertung	Im DI581-S-Modul
Max. SIL / PL ^{1), 2)}	Max. SIL 2 / PL d
SIL³⁾	SIL 3

03.03.032_Circuit example DI581-S-04 — Abb. 424: Beschaltungsbeispiel DI581-S, 2-Kanal-Sensor (antivalent)

¹⁾: MTTFd = hoch, DC = mittel
²⁾: Max. SIL (IEC 62061) / max. erreichbares PL (ISO 13849-1) ➔ ohne Fehlerausschluss (mit Fehlerausschluss können höhere Ebenen bis zu PL e, max. SIL 3 erreicht werden)
³⁾: Max. erreichbares SIL nach IEC 61508 (Komponenten des Typs A sind erforderlich)

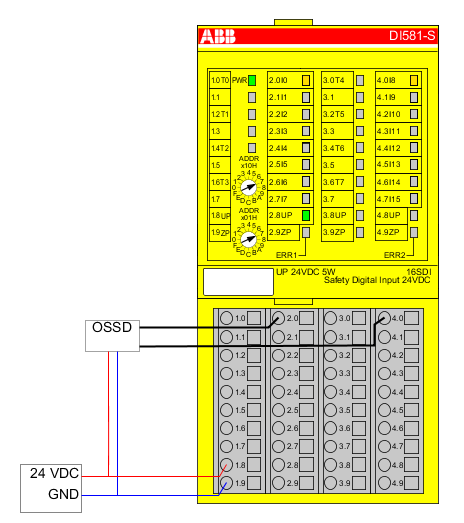

2-Kanal OSSD-Ausgang (mit internen Tests)

2-Kanal-Auswertung	Im DI581-S-Modul
Max. SIL / PL ^{1), 2)}	Max. SIL 3 / PL e
SIL³⁾	SIL 3

03.03.033_Circuit example DI581-S-05 — Abb. 425: Beschaltungsbeispiel DI581-S, 2-Kanal OSSD-Ausgang (mit internen Tests)

¹⁾: MTTFd = hoch, DC = hoch
²⁾: Max. SIL (IEC 62061) / max. erreichbares PL (ISO 13849-1)
³⁾: Max. erreichbares SIL nach IEC 61508 (Komponenten des Typs A sind erforderlich)

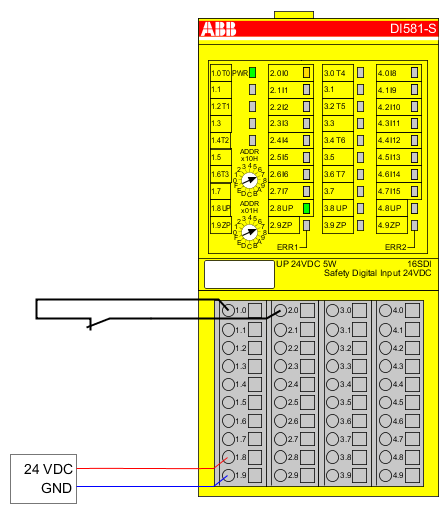

1-Kanal-Sensor mit Testimpulsen

Max. SIL / PL ^{1), 2)}	Max. SIL 2 / PL d
SIL³⁾	SIL 3

03.03.034_Circuit example DI581-S-06 — Abb. 426: Beschaltungsbeispiel DI581-S, 1-Kanal-Sensor mit Testimpulsen

¹⁾: MTTFd = hoch, DC = mittel
²⁾: Max. SIL (IEC 62061) / max. erreichbares PL (ISO 13849-1) ➔ ohne Fehlerausschluss (mit Fehlerausschluss können höhere Ebenen bis zu PL e, max. SIL 3 erreicht werden)
³⁾: Max. erreichbares SIL nach IEC 61508 (Komponenten des Typs A sind erforderlich)

2-Kanal-Sensor (äquivalent) mit Testimpulsen

2-Kanal-Auswertung	In der Sicherheits-CPU
Max. SIL / PL ^{1), 2)}	Max. SIL 2 / PL d
SIL³⁾	SIL 3

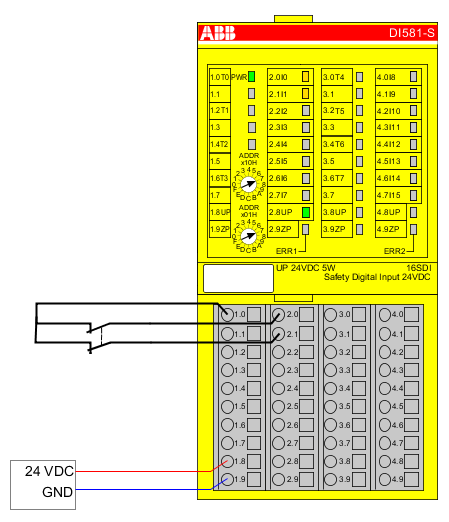

03.03.035_Circuit example DI581-S-07 — Abb. 427: Beschaltungsbeispiel DI581-S, 2-Kanal-Sensor (äquivalent) mit Testimpulsen

¹⁾: MTTFd = hoch, DC = mittel
²⁾: Max. SIL (IEC 62061) / max. erreichbares PL (ISO 13849-1) ➔ ohne Fehlerausschluss (mit Fehlerausschluss können höhere Ebenen bis zu PL e, max. SIL 3 erreicht werden)
³⁾: Max. erreichbares SIL nach IEC 61508 (Komponenten des Typs A sind erforderlich)

2-Kanal-Sensor (äquivalent) mit Testimpulsen

2-Kanal-Auswertung	Im DI581-S-Modul
Max. SIL / PL ^{1), 2)}	Max. SIL 3 / PL e
SIL³⁾	SIL 3

03.03.036_Circuit example DI581-S-08 — Abb. 428: Beschaltungsbeispiel DI581-S, 2-Kanal-Sensor (äquivalent) mit Testimpulsen

¹⁾: MTTFd = hoch, DC = hoch
²⁾: Max. SIL (IEC 62061) / max. erreichbares PL (ISO 13849-1)
³⁾: Max. erreichbares SIL nach IEC 61508 (Komponenten des Typs A sind erforderlich)

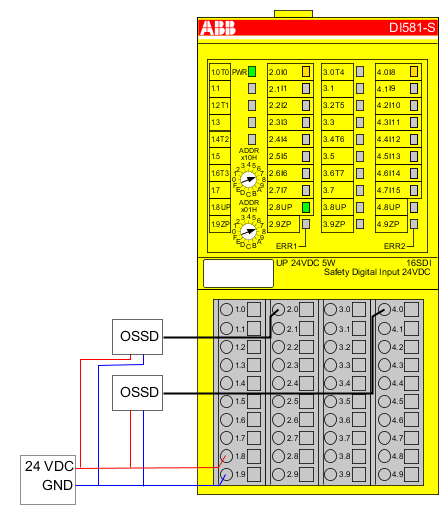

2 × OSSD-Ausgang (mit internen Tests)

2-Kanal-Auswertung	Im DI581-S-Modul
Max. SIL / PL ^{1), 2)}	Max. SIL 3 / PL e
SIL³⁾	SIL 3

03.03.037_Circuit example DI581-S-09 — Abb. 429: Beschaltungsbeispiel DI581-S, 2 x OSSD-Ausgang (mit internen Tests)

¹⁾: MTTFd = hoch, DC = hoch
²⁾: Max. SIL (IEC 62061) / max. erreichbares PL (ISO 13849-1)
³⁾: Max. erreichbares SIL nach IEC 61508 (Komponenten des Typs A sind erforderlich)

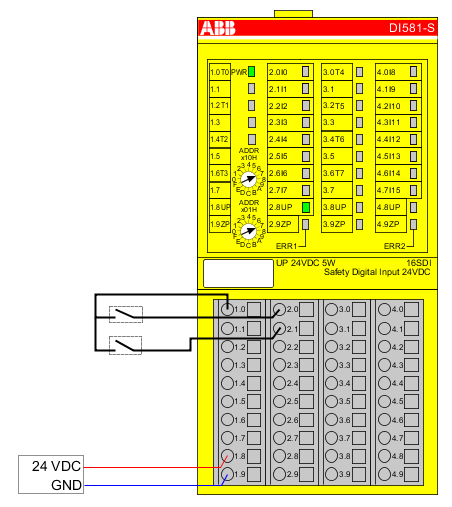

2 separate Sensoren mit Testimpulsen

2-Kanal-Auswertung	In der Sicherheits-CPU
Max. SIL / PL ^{1), 2)}	Max. SIL 2 / PL d
SIL³⁾	SIL 3

03.03.038_Circuit example DI581-S-10 — Abb. 430: Beschaltungsbeispiel DI581-S, 2 separate Sensoren mit Testimpulsen

¹⁾: MTTFd = hoch, DC = mittel
²⁾: Max. SIL (IEC 62061) / max. erreichbares PL (ISO 13849-1) ➔ ohne Fehlerausschluss (mit Fehlerausschluss können höhere Ebenen bis zu PL e, max. SIL 3 erreicht werden)
³⁾: Max. erreichbares SIL nach IEC 61508 (Komponenten des Typs A sind erforderlich)

2 × 2-Kanal-Sensor (antivalent) mit Testimpulsen

2-Kanal-Auswertung	Zuerst im Modul DI581-S und dann in der Sicherheits-CPU
Max. SIL / PL ^{1), 2)}	Max. SIL 3 / PL e
SIL³⁾	SIL 3

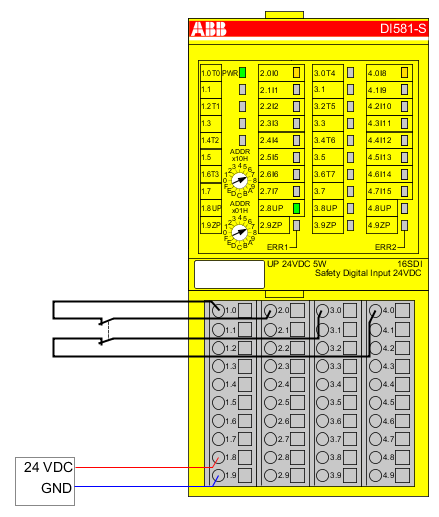

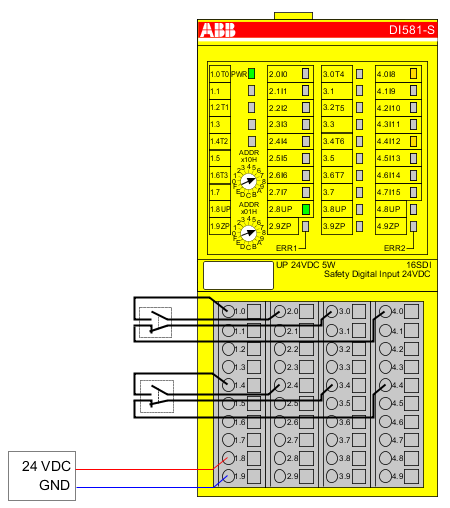

03.03.039_Circuit example DI581-S-11 — Abb. 431: Beschaltungsbeispiel DI581-S, 2 x 2-Kanal-Sensor (antivalent) mit Testimpulsen

¹⁾: MTTFd = hoch, DC = hoch
²⁾: Max. SIL (IEC 62061) / max. erreichbares PL (ISO 13849-1)
³⁾: Max. erreichbares SIL nach IEC 61508 (Komponenten des Typs A sind erforderlich)

Modusschalter 1 von 4

Modusschalter-Auswertung	In der Sicherheits-CPU
Max. SIL / PL ^{1), 2)}	Max. SIL 1/PL c
SIL³⁾	SIL 2

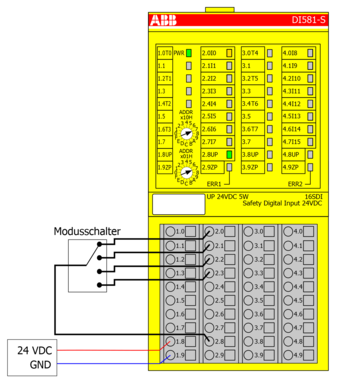

03.03.040_Circuit example DI581-S-12 — Abb. 432: Beschaltungsbeispiel DI581-S, Modusschalter 1 von 4

¹⁾: MTTFd = hoch, DC = gering
²⁾: Max. SIL (IEC 62061) / max. erreichbares PL (ISO 13849-1) ➔ ohne Fehlerausschluss (mit Fehlerausschluss können höhere Ebenen bis zu PL e, max. SIL 3 erreicht werden)
³⁾: Max. erreichbares SIL nach IEC 61508 (Komponenten des Typs A sind erforderlich) ➔ ohne Fehlerausschluss (mit Fehlerausschluss können höhere Ebenen bis zu SIL 3 erreicht werden)
