Ändern der IP-Adresse

  1. Um die IP-Adresse von Geräten zu ändern, führen Sie einen Netzwerk-Scan durch.

    ⮫ „Netzwerk-Scan“

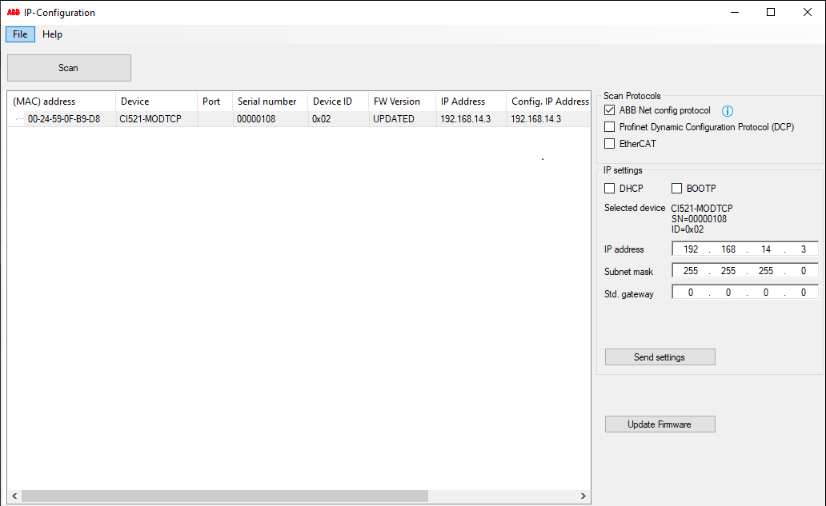

  2. Wählen Sie ein Gerät aus der Liste und wählen Sie das entsprechende Protokoll unter „Scan-Protokoll“.

    „DHCP“ oder „BOOTP“ Option: Bei Bedarf kann DHCP oder BOOTP verwendet werden, um die IP-Adresse für das Gerät vom Server zu erhalten.

    „IP-Adresse“, „Subnetzmaske“, „Std.-Gateway“: Verwenden Sie diese Felder, um die IP-Adresseinstellungen einschließlich der Einstellungen für die Subnetzmaske und das Standard-Gateway zu ändern. Stellen Sie sicher, dass die Kombination der Verbindungseinstellungen korrekt ist.

    Hinweis für CI52x-Modbus Geräte

    Hinweis für CI52x-Modbus Geräte

    Beachten Sie das Verhalten von CI52x-Modbus Geräten, wenn die letzte Ziffer der IP-Adresse auf "0" gesetzt ist.

    ⮫ „Letzte Nummer der IP-Adresse prüfen“

  3. Ändern Sie die Einstellungen für die IP-Konfiguration und klicken Sie auf [Einstellungen senden], um die Daten an das Gerät zu übertragen.

    Send_Settings

    Hinweis für PROFINET Geräte

    Hinweis für PROFINET Geräte

    Der Gerätename von PROFINET Geräten kann bearbeitet werden. Wenn Sie den Namen ändern, müssen Sie die folgenden Regeln beachten:

    • Die Bezeichnungen müssen durch "." getrennt werden.

    • Gesamtlänge: 1 bis 240

    • Länge des Etiketts: 1 bis 63

    • Etiketten können aus Buchstaben [a-z] und Zahlen [0-9] bestehen.

    • Etiketten dürfen nicht mit "-" beginnen.

    • Etiketten dürfen nicht mit "-" enden.

  4. Um alle IP-Änderungen nach einem Stromausfall zu erhalten, können die Einstellungen dauerhaft gespeichert werden. Bestätigen Sie die Meldung, die während des Scanvorgangs angezeigt wird.

Letzte Nummer der IP-Adresse prüfen

Dieser Hinweis ist nur für CI52x-Modbus Geräte gültig.

Überprüfen Sie die letzte Nummer der IP-Adresse. Wenn er auf "0" gesetzt ist, wird die IP-Adresseinstellung für diese letzte Nummer von den Drehschaltern auf dem Hardware-Gerät verwendet.

Beispiel:

Automation Builder

AC500 Kommunikations-Schnittstellenmodul (Drehschalter)

IP-Adresse:

192.168.14.0

IP-Adresse:

6
IP_Address_1 Rotary_Switch

Infolgedessen wird im Feld „IP Address“ die letzte Zahl auf "6" gesetzt:

IP_Address_2
