Gerätediagnose

Jeder Knoten im Gerätebaum hat eine Diagnoseansicht, die nur die Diagnosemeldungen für dieses Gerät anzeigt.

Die Nachricht besteht aus folgendem Inhalt:

  • Typ ⮫ „Historie der Diagnose“

  • Zeitstempel in Datum und Uhrzeit JJJJ-MM-TT hh:mm:ss.ms

  • Schwere des Fehlers

  • Fehlercode

  • Beschreibung der Diagnose

  • Zusätzliche Daten

Um die Diagnosemeldung anzuzeigen, gehen Sie wie folgt vor:

  1. Doppelklicken Sie auf ein Gerät.

  2. Wählen Sie die Registerkarte „Diagnose“.

Beispiel

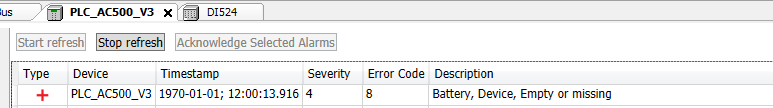

Die Batterie ist leer oder fehlt.

Battery_Missing

Beispiel

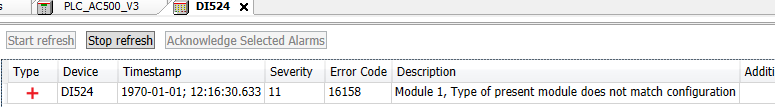

Falsches Modul am E/A-Bus konfiguriert.

Wrong_Module_configured_on_IO_Bus

Die Gerätediagnose ist standardmäßig deaktiviert.

So aktivieren/deaktivieren Sie die Gerätediagnose:

  1. Doppelklicken Sie auf die SPS.

  2. Wählen Sie die Registerkarte „PLC Settings“.

  3. Unter „Weitere Einstellungen“ aktivieren/deaktivieren „Diagnose für Geräte“.

    Wenn die Gerätediganose deaktiviert ist, wird dieses Symbol Device_nok im Gerätebaum angezeigt und es werden keine Diagnosemeldungen angezeigt.
