Firmware-Pakete können von der ABB-Website ⮫ heruntergeladen oder von Automation Builder exportiert werden.
Unter Automation Builder können Sie wählen, ob Sie nur die Firmware oder zusätzlich auch das Bootprojekt exportieren möchten. Wenn das Bootprojekt noch nicht existiert, wird es automatisch erstellt.
Die Speicherkarte enthält die Firmware der SPS, die Firmware der Kommunikationsmodule, die Anwendung, die Visualisierungen und alle zugehörigen Objekte (wie Textlisten).
-
Abb. 287: Beispiel

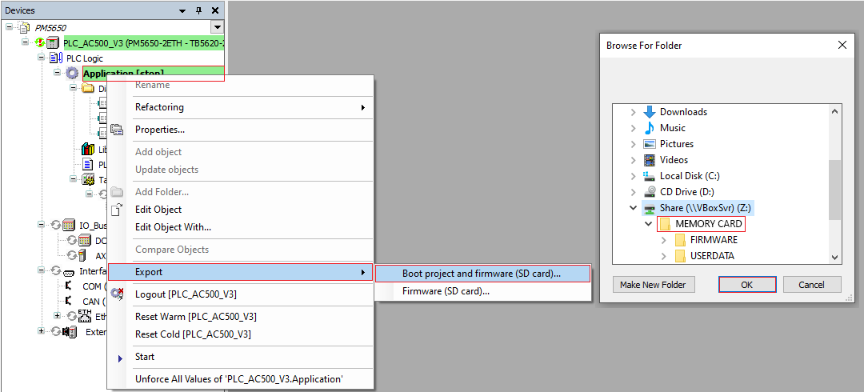

Klicken Sie mit der rechten Maustaste auf „Anwendung“ in der Gerätestruktur.
-
Wählen Sie „Export Bootprojekt und Firmware“ oder „Export Firmware“.
-
Wählen Sie einen Speicherort für den Exportordner.
Wählen Sie [Neuen Ordner erstellen] und geben Sie "MEMORY CARD" ein.
-
Wählen Sie [OK], um den Ordner hinzuzufügen.
-
Wählen Sie den Ordner „MEMORY CARD“.

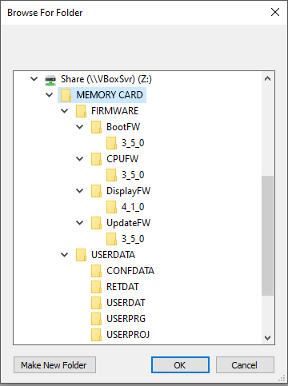

Die Struktur "MEMORY CARD" wurde erstellt und die Firmware und die Anwendung wurden exportiert.
Der erstellte Ordner "MEMORY CARD" enthält keine Benutzerdaten, remanente Daten, Konfigurationsdaten, Stromversorgungsdaten der Sicherheits-SPS und das Passwort der Sicherheits-SPS.
Fügen Sie diese Daten hinzu, falls dies für die verwendete Anwendung erforderlich ist.
-
Kopieren Sie alle Unterordner und Dateien des Ordners "MEMORY CARD" auf eine Speicherkarte.
Der Kopiervorgang kann mit der Software Automation Builder bei eingesteckter Speicherkarte im Prozessormodul oder mit dem PC mit geeignetem Speicherkartensteckplatz durchgeführt werden.
Kopiervorgang mit der Software Automation Builder
-
Setzen Sie die Speicherkarte in das Prozessormodul ein.
-
Verbinden Sie den PC über ein Ethernet Kabel mit dem Prozessormodul.
-
Melden Sie sich unter Automation Builder am Prozessormodul an.
-

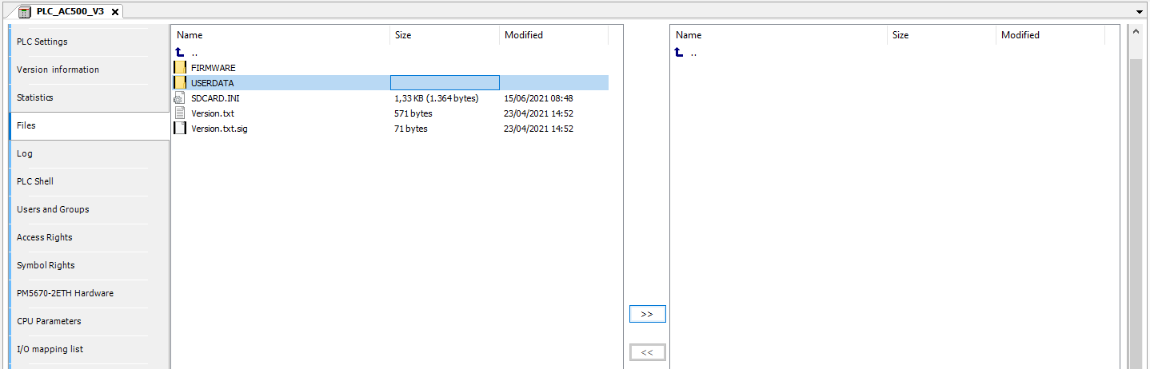

Doppelklicken Sie auf das Prozessormodul im Gerätebaum und wählen Sie „Dateien“.
-
Wählen Sie auf der rechten Seite den Ordner "sdcard" und öffnen Sie ihn.
-
Wählen Sie auf der linken Seite alle Unterordner und Dateien des Ordners MEMORY CARD aus, aber nicht den Ordner selbst.
-
Kopieren Sie alle ausgewählten Unterordner und Dateien von der linken Seite auf die Speicherkarte, indem Sie auf
auf der rechten Seite klicken.
Kopiervorgang auf dem PC
-
Setzen Sie die Speicherkarte in den PC ein.
-

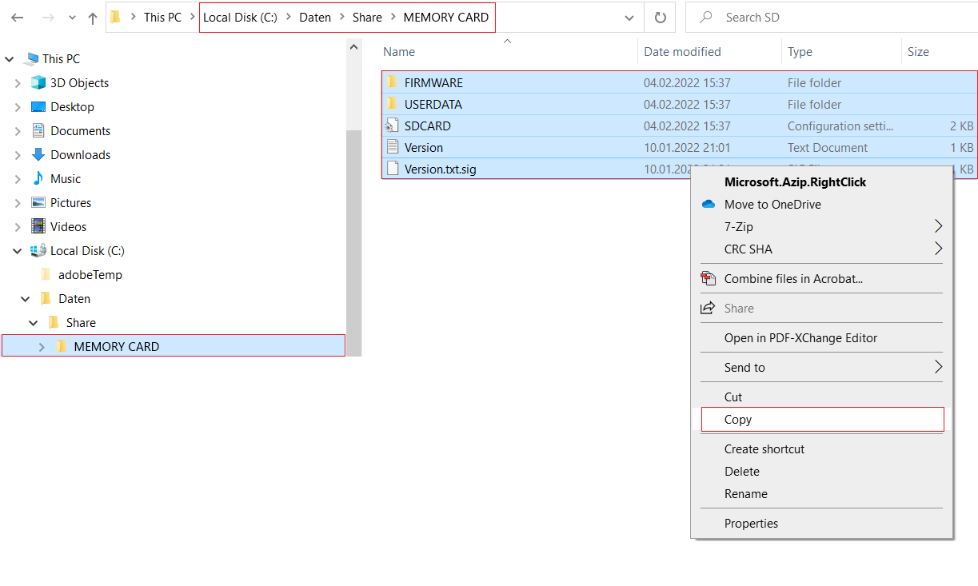

Markieren Sie alle Unterordner und Dateien des Ordners "MEMORY CARD", aber nicht den Ordner "MEMORY CARD" selbst, und kopieren Sie sie.
-

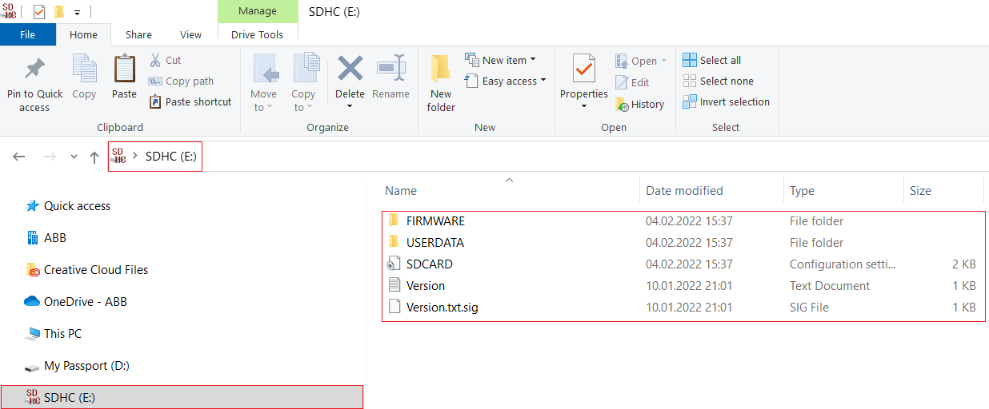

Wählen Sie die Speicherkarte aus und fügen Sie die kopierten Unterordner und Dateien ein.
