Anschlussbeispiele AI581-S

Dies ist die Web-Ausgabe der Originalfassung des ‎⮫ AC500-S Sicherheitshandbuchs, Version 1.3.2. Diese Web-Ausgabe dient lediglich zur schnellen Orientierung. Für die Einhaltung der Anforderungen in Bezug auf Anwendungen der funktionalen Sicherheit muss das Original-Sicherheitshandbuch verwendet werden.

Beispiele der elektrischen Anschlüsse und der Werte, die für das Modul AI581-S für SIL (IEC 61508), max. SIL (IEC 62061) und PL (ISO 13849-1) erreichbar sind, finden Sie weiter unten.

HINWEIS

Wenn DC = hoch in den Beschaltungsbeispielen mit sicheren Analogeingängen verwendet wird, wird die folgende Maßnahme aus ISO 13849-1⮫ [10] für Modul AI581-S verwendet: Querschlussüberwachung von Eingangssignalen und Zwischenergebnissen innerhalb der Logik (L) sowie temporale und logische Software-Überwachung des Programmflusses und Erkennung von statischen Fehlern und Kurzschlüssen (bei mehreren E/As).

Wenn DC = mittel in den Beschaltungsbeispielen mit sicheren Analogeingängen verwendet wird, kann eine der Maßnahmen für die Eingabegeräte aus ISO 13849-1⮫ [10] mit DC ³ 90 % verwendet werden.

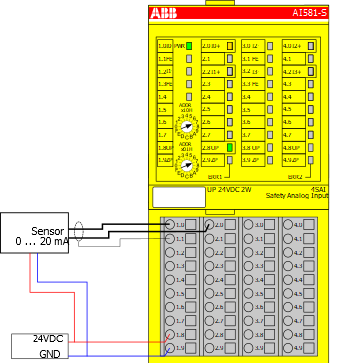

Analogsensor (0 … 20 mA)

Max. SIL / PL ^{1), 2)}	Max. SIL 1/PL c
SIL³⁾	SIL 1

03.05.060_ Circuit example A581-S-01 — Abb. 453: Beschaltungsbeispiel AI581-S, Analogsensor (0 … 20 mA)

¹⁾: MTTFd = hoch, DC = gering
²⁾: Max. SIL (IEC 62061) / max. erreichbares PL (ISO 13849-1) ➔ ohne Fehlerausschluss (mit Fehlerausschluss können höhere Ebenen bis zu PL e, max. SIL 3 erreicht werden)
³⁾: Max. erreichbares SIL nach IEC 61508 (Komponenten des Typs A sind erforderlich) ➔ ohne Fehlerausschluss (mit Fehlerausschluss können höhere Ebenen bis zu SIL 3 erreicht werden)

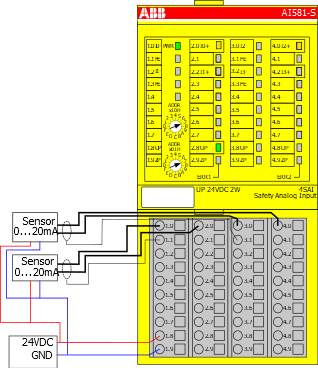

2 Analogsensoren (0 … 20 mA)

2-Kanal-Auswertung	Im AI581-S-Modul
Max. SIL / PL ^{1), 2)}	Max. SIL 2 / PL d
SIL³⁾	SIL 3

03.05.061_Circuit example A581-S-02 — Abb. 454: Beschaltungsbeispiel AI581-S, 2 Analogsensoren (0 … 20 mA)

¹⁾: MTTFd = hoch, DC = mittel
²⁾: Max. SIL (IEC 62061) / max. erreichbares PL (ISO 13849-1) ➔ ohne Fehlerausschluss (mit Fehlerausschluss können höhere Ebenen bis zu PL e, max. SIL 3 erreicht werden)
³⁾: Max. erreichbares SIL nach IEC 61508 (Komponenten des Typs A sind erforderlich)

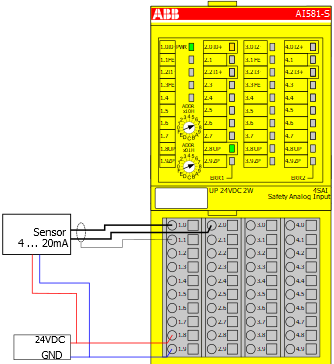

Analogsensor (4 … 20 mA)

Max. SIL / PL ^{1), 2)}	Max. SIL 2 / PL d
SIL³⁾	SIL 2

03.05.062_Circuit example A581-S-03 — Abb. 455: Beschaltungsbeispiel AI581-S, Analogsensor (4 … 20 mA)

¹⁾: MTTFd = hoch, DC = mittel
²⁾: Max. SIL (IEC 62061) / max. erreichbares PL (ISO 13849-1) ➔ ohne Fehlerausschluss (mit Fehlerausschluss können höhere Ebenen bis zu PL e, max. SIL 3 erreicht werden)
³⁾: Max. erreichbares SIL nach IEC 61508 (Komponenten des Typs A sind erforderlich) ➔ ohne Fehlerausschluss (mit Fehlerausschluss können höhere Ebenen bis zu SIL 3 erreicht werden)

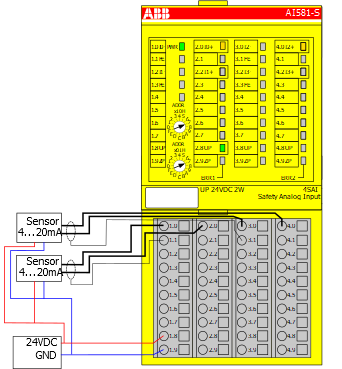

2 Analogsensoren (4 … 20 mA)

2-Kanal-Auswertung	Im AI581-S-Modul
Max. SIL / PL ^{1), 2)}	Max. SIL 3 / PL e
SIL³⁾	SIL 3

03.05.063_Circuit example A581-S-04 — Abb. 456: Beschaltungsbeispiel AI581-S, 2 Analogsensoren (4 … 20 mA)

¹⁾: MTTFd = hoch, DC = hoch
²⁾: Max. SIL (IEC 62061) / max. erreichbares PL (ISO 13849-1)
³⁾: Max. erreichbares SIL nach IEC 61508 (Komponenten des Typs A sind erforderlich)

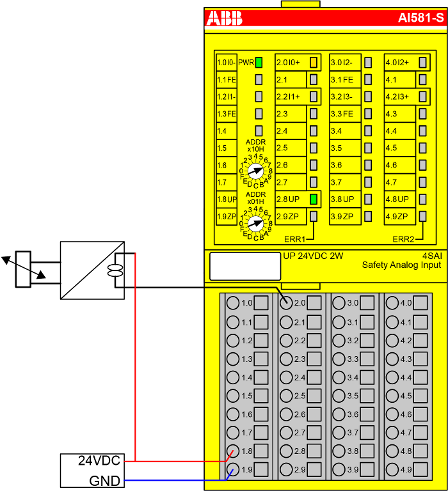

Transmitter (4 ... 20 mA)

Max. SIL / PL ^{1), 2)}	Max. SIL 2 / PL d
SIL³⁾	SIL 2

03.05.064_Circuit example AI581-S-05 — Abb. 457: Beschaltungsbeispiel AI581-S, Transmitter (4 ... 20 mA)

¹⁾: MTTFd = hoch, DC = mittel
²⁾: Max. SIL (IEC 62061) / max. erreichbares PL (ISO 13849-1) ➔ ohne Fehlerausschluss (mit Fehlerausschluss können höhere Ebenen bis zu PL e, max. SIL 3 erreicht werden)
³⁾: Max. erreichbares SIL nach IEC 61508 (Komponenten des Typs A sind erforderlich) ➔ ohne Fehlerausschluss (mit Fehlerausschluss können höhere Ebenen bis zu SIL 3 erreicht werden)

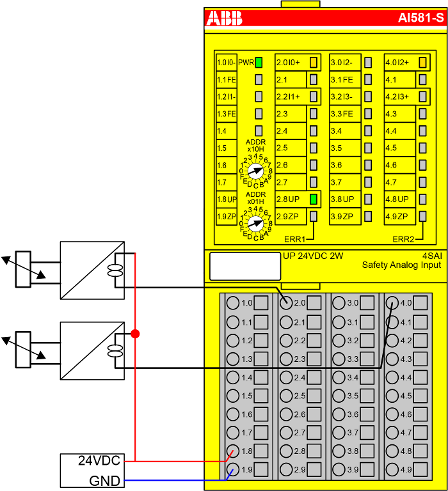

2 Transmitter (4 … 20 mA)

2-Kanal-Evaluierung	Im AI581-S-Modul
Max. SIL / PL ^{1), 2)}	Max. SIL 3 / PL e
SIL³⁾	SIL 3

03.05.065_Circuit example AI581-S-06 — Abb. 458: Beschaltungsbeispiel AI581-S, 2 Transmitter (4 ... 20 mA)

¹⁾: MTTFd = hoch, DC = hoch
²⁾: Max. SIL (IEC 62061) / max. erreichbares PL (ISO 13849-1)
³⁾: Max. erreichbares SIL nach IEC 61508 (Komponenten des Typs A sind erforderlich)
