使用界面调用可视化

您可以为要引用的可视化参数声明一个接口。实际参数会在运行时调用可视化时传递给接口（与功能块的情况类似）。

首先，在可视化界面编辑器中声明界面变量。然后，通过为每个接口变量分配一个符合数据类型的应用变量，配置传输到接口的参数。在“Frame” 或“Tabs”的情况下，分配在“References” 属性中配置。

根据显示变量的不同，局部变量（使用‎VAR‎ 作用域）的参数传输会受到限制。如果将可视化作为集成可视化执行，则只能将具有基本数据类型的局部变量作为参数传递。如果以CODESYS TargetVisu 或CODESYS WebVisu 的形式调用可视化，则还可以使用用户定义的数据类型传输参数。

由用户控制更新传输参数

如果您配置了可视化引用，然后在界面编辑器中保存了对其中一个可视化的变量声明的更改，那么“更新框架参数” 对话框就会自动出现。对话框会提示您编辑引用。这里会显示所有受影响可视化的列表，以便在更改的界面上重新分配参数转移。

关闭对话框后，更改将被接受，受影响的元素将显示在“References” 属性中。

调用可视化界面 (‎VAR_IN_OUT‎)

要求：该项目包含一个可视化和一个主可视化。主可视化包含一个可视化引用的元素。

打开可视化。
单击“可视化界面编辑器” 。
在界面编辑器中声明一个变量。

可视化界面和“更新框架参数” 对话框。
在“Value” 中输入一个应用程序变量，为所有调用中的接口变量分配一个符合类型的传输参数。关闭对话框。

在可视化参考点处分配一个传输参数。现在，这些信息会出现在主可视化的“References” 属性中。

示例

‎visPie‎ 可视化包含一个动画彩色饼。‎visMain‎ 主可视化在“Tabs” 控件中多次调用‎visPie‎ 可视化。颜色信息、角度信息和标签通过‎pieToDisplay‎ 接口变量传输。馅饼在运行时会发生变化。

可视化‎visPie‎ ：

表格 630： “Pie” 元素的属性：
“开始的变量”	`‎pieToDisplay.iStart‎`
“结束变量”	`‎pieToDisplay.iEnd‎`
“文本文本”	%s
“文本变量文本变量”	`‎pieToDisplay.sLabel‎`
“颜色变量正常状态”	`‎pieToDisplay.dwColor‎`

可视化界面‎visPie‎ ：

VAR_IN_OUT
	pieToDisplay : DATAPIE;
END_VAR

主要可视化‎visMain‎ ：

表格 631： “Tabs” 元素的属性：
“参考资料”
“visPie”
“标题”	`‎A‎`
`‎pieToDisplay‎`	`‎PLC_PRG.pieA‎`
“visPie”
“标题”	`‎B‎`
`‎pieToDisplay‎`	`‎PLC_PRG.pieB‎`
“visPie”
“标题”	`‎C‎`
`‎pieToDisplay‎`	`‎PLC_PRG.pieC‎`

‎DATAPIE (STRUCT)‎

TYPE DATAPIE : // Parameter type used in visPie
STRUCT
	dwColor : DWORD; // Color data
	iStart : INT; // Angle data
	iEnd : INT;
	sLabel : STRING;
END_STRUCT
END_TYPE

‎GVL‎

{attribute 'qualified_only'}
VAR_GLOBAL CONSTANT
	c_dwBLUE : DWORD := 16#FF0000FF; // Highly opaque
	c_dwGREEN : DWORD := 16#FF00FF00; // Highly opaque
	c_dwYELLOW : DWORD := 16#FFFFFF00; // Highly opaque
	c_dwGREY : DWORD :=16#88888888; // Semitransparent
	c_dwBLACK : DWORD := 16#88000000; // Semitransparent
	c_dwRED: DWORD := 16#FFFF0000;  // Highly opaque
END_VAR

‎PLC_PRG‎

PROGRAM PLC_PRG
VAR
	iInit: BOOL := TRUE;

	pieA : DATAPIE; // Used as argument when visPie is called
	pieB : DATAPIE;
	pieC : DATAPIE;

	iDegree : INT; // Variable center angle for the pie element used for animation
END_VAR

IF iInit = TRUE THEN
	pieA.dwColor := GVL.c_dwBLUE;
	pieA.iStart := 0;
	pieA.sLabel := 'Blue';

	pieB.dwColor := GVL.c_dwGREEN;
	pieB.iStart := 22;
	pieB.sLabel := 'Green';

	pieC.dwColor := GVL.c_dwYELLOW;
	pieC.iStart := 45;
	pieC.sLabel := 'Yellow';

	iInit := FALSE;
END_IF

iDegree := (iDegree + 1) MOD 360;

pieA.iEnd := iDegree;
pieB.iEnd := iDegree;
pieC.iEnd := iDegree;

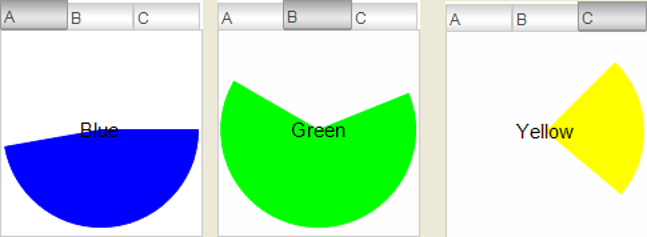

运行时的主要可视化‎visMain‎ ：

打印传输参数的实例名称

为了获取并输出传输参数的实例名，可以在‎VAR_INPUT‎作用域中使用 pragma ‎{attribute 'parameterstringof'}‎ 实现接口变量（数据类型 ‎STRING‎）。

该项目包含一个可视化和一个主可视化。主可视化包含可视化引用的元素。

打开可视化。
单击“可视化界面编辑器” 。
声明一个接口变量 (‎VAR_IN_OUT‎)。

‎pieToDisplay : DATAPIE;‎
在界面编辑器中，声明一个属性为 ‎{attribute 'parameterstringof'}‎ 的变量 (‎VAR_INPUT‎) 。

‎{attribute 'parameterstringof' := 'pieToDisplay'}‎

‎sNameToDisplay : STRING;‎
保存更改。

“更新框架参数” 对话框不会打开。
插入“文本字段” 元素。
在“文本”,“文本” 属性中，为文本字段指定输出文本。

‎Visualization of %s‎
在“文本变量”“文本变量” 属性中，为文本字段分配接口变量。

‎sNameToDisplay‎

‎visPie‎ 有一个标题。

示例

‎visPie‎ 可视化系统到目前为止只有一个饼。‎visMain‎ 主可视化在“Tabs” 控件中以不同的传输参数调用 ‎visPie‎ 三次。

‎visPie‎ 扩展了一个文本字段，用于输出实际传递给可视化的参数名称。为此，‎visPie‎ 的接口扩展了一个字符串变量，其中包含指定传输参数的实例名称。运行时，每个饼都会被覆盖。

表格 632： “文本字段” 元素的属性：
“文本”,“文本”	`‎Visualization of %s‎`
“文本变量”,“文本变量”	`‎sNameToDisplay‎`

visPie" 可视化界面：

VAR_INPUT
	{attribute 'parameterstringof' := 'pieToDisplay'}
	sNameToDisplay : STRING;
END_VAR
VAR_IN_OUT
	pieToDisplay : DATAPIE;
END_VAR

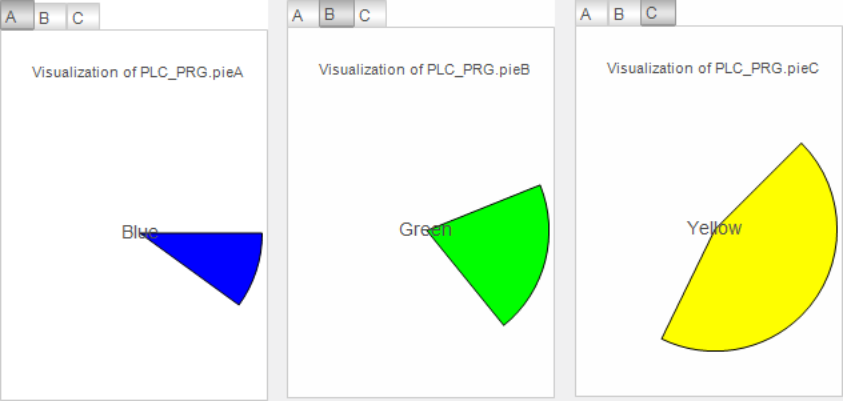

运行时的主要可视化‎visMain‎ ：
