在可视化中调用对话框

您可以为可视化配置用户输入，使引用的可视化以对话框的形式打开。例如，用户点击一个按钮，就会打开一个要求输入数值的对话框。对话框用于收集用户输入，如果是模式对话框，则可能导致对话框之外的输入被阻止。

只有可视化类型为“Dialog” 的可视化才能以对话框形式打开。可视化类型在可视化对象的对话框“Properties” 中配置。

基本程序：

要求：该项目包含一个主可视化和一个对话框。

使用“OpenDialog” 为对话框配置主可视化的用户输入。

对话框的打开方式已配置。
使用“CloseDialog” 为对话框元素配置用户输入操作。

提示：对于非模式对话框，也可以配置用户输入，以便在对话框外关闭。

对话框的关闭方式已配置。

您还可以使用对话框库中的对话框来代替自制对话框。例如，如果项目中集成了库‎VisuDialogs‎ ，则可以使用其中包含的对话框‎VisuDialogs.Login‎ 或‎VisuDialogs.FileOpenSave‎ 。

另见

将可视化对象配置为对话框

在视图“设备” 中选择对象，打开右键菜单并选择“属性” 命令。
选择“Visualization” 选项卡。
激活“对话框” 选项，并用“OK” 关闭对话框。

可视化类型为“Dialog” ，可按此类型调用。

配置对话呼叫

在调用对话框时，用户通常会点击一个按钮，然后打开一个对话框，要求输入信息。

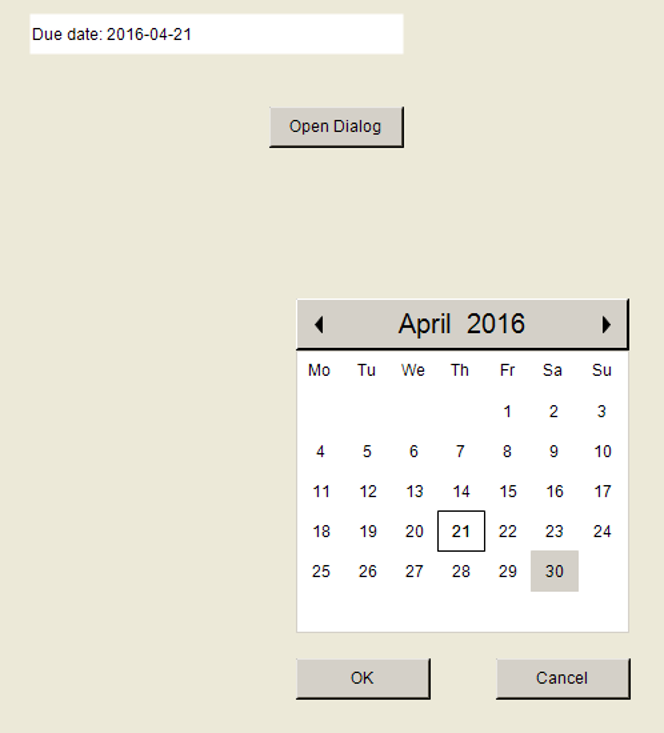

在下面的示例中，通过日历对话框可以输入日期。

要求：该项目包含可视化‎visMain‎ 和‎dlgCalender‎ 。

将‎dlgCalender‎ 的可视化类型设为对话框。
将矩形拖入可视化‎visMain‎ 。
使用文本‎Due Date: %t[yyyy-MM-dd]‎ 配置“文本文本” 的属性。

配置属性“文本变量文本变量” 与‎PLC_PRG.dateDue‎ 。
将按钮拖入可视化界面
使用文本‎Open dialog‎ 配置“文本文本” 的属性。

配置属性“输入配置 OnMouseClick” 为操作“打开对话框” ，‎dlgCalender‎ 。

用于打开对话框的用户输入已配置。
双击对话框‎dlgCalender‎ 。
将“Date picker” 元素拖入可视化编辑器。
配置属性“文本文本” 与‎Due Date: %t[yyyy-MM-dd]‎ 。

用‎PLC_PRG.dateCalender‎ 配置属性“变量”。

属性已配置。
将按钮拖入可视化编辑器。
配置属性“文本文本” 与‎OK‎ ：
配置属性“输入配置 OnMouseClick”用于操作“Close Dialog”与‎dlgCalender, Result: OK‎ 。
配置其他属性“输入配置 OnMouseClick” 为操作“执行 ST 代码” 与‎PLC_PRG.dateDue := PLC_PRG.dateCalendar;‎ 。

用于关闭对话框的用户输入已配置。
将另一个按钮拖入可视化编辑器。
配置属性“文本文本” 与‎Cancel‎ ：
配置属性“输入配置 OnMouseClick” 用于操作“Close Dialog”与‎dlgCalender, Result: Cancel‎ 。
用于取消对话框的用户输入已配置。
编译、加载并启动应用程序。

变量声明：

                PROGRAM PLC_PRG
                VAR
                dateDue : DATE := DATE#2000-01-01;
                dateCalendar : DATE;
                END_VAR

在全球范围内打开对话框

通常，对话框只出现在用户执行了触发事件的显示变量上。

不过，您可以对对话框的打开方式进行配置，使对话框同时出现在可视化管理器中配置的所有活动显示变量上。例如，虽然用户只在CODESYS TargetVisu 上输入了内容，但输入请求可以同时出现在所有显示类型上。

如果用户在CODESYS TargetVisu 显示类型上关闭对话框，则会在所有显示类型上关闭对话框。

您可以使用库‎VisuElems‎ 中的函数‎OpenDialog3‎ 和 ‎CloseDialog2‎ 打开和关闭全局对话框。

实现应用程序访问对话框

在程序代码中，您可以访问对话框管理器中管理的对话框。对话框管理器会自动实例化和管理“Dialog” 类型的所有可视化内容。访问通过内部可视化管理器进行。

首先，通过调用内部可视化管理器的‎GetDialogManager()‎ 方法实现对对话管理器的访问。然后，您可以使用对话框管理器的方法对对话框的程序序列进行编程。

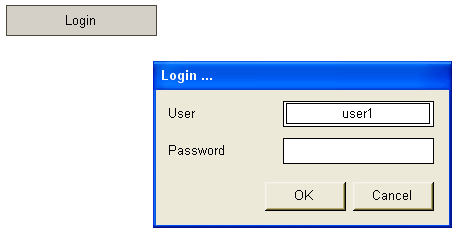

在下面的示例中，对按钮进行了配置，使其在点击时打开预先配置的对话框‎Login‎ 。用户可以在对话框中输入名称和密码。对话框‎Login‎ 包含在库‎VisuDialogs‎ 中。您也可以用同样的方法调用自制的对话框。

从库‎VisuDialogs‎ 实现应用程序访问对话框‎Login‎ ：

要求：库‎VisuDialogs‎ 已集成到项目中。

在应用程序下插入一个新的可视化‎visMain‎ 。

可视化编辑器打开。
将按钮拖入可视化编辑器。
在其属性中输入“文本”‎Login‎ 。

按钮上贴有标签。
点击“配置”在属性“输入配置 OnMouseDown” 。
选择输入操作“执行 ST 代码” ，然后点击。
在 ST 编辑器中输入以下函数调用： ‎OpenLoginDialog(pClientData);‎

主可视化包含一个按钮。如果用户点击按钮，就会打开对话框‎Login‎ 并调用函数‎OpenLoginDialog()‎ 。
点击“配置”在属性“输入配置 OnDialogClosed” 。
选择输入操作“执行 ST 代码” ，然后点击。
在 ST 编辑器中输入以下函数调用： ‎OnLoginDialogClosed(pClientData);‎

如果用户关闭对话框，则调用函数‎OnLoginDialogClosed()‎ 。

函数 OpenLoginDialog() 的实现：

                FUNCTION OpenLoginDialog : BOOL
                VAR_INPUT
                pClientData : POINTER TO VisuStructClientData;
                END_VAR

                VAR
                dialogMan : IDialogManager;
                loginDialog : IVisualisationDialog;
                pLoginInfo : POINTER TO Login_VISU_STRUCT; // Login_VISU_STRUCT contains the parameters defined in the interface of visualization "Login".
                result : Visu_DialogResult;
                stTitle : STRING := 'Login ...';
                stPasswordLabelText: STRING;
                stUserLabelText: STRING;
                stUsername: STRING;
                END_VAR

                dialogMan := g_VisuManager.GetDialogManager(); // The DialogManager is provided via the implicitly available VisuManager
                IF dialogMan <> 0 AND pClientData <> 0 THEN
                loginDialog := dialogMan.GetDialog('VisuDialogs.Login'); // Dialog to be opened is specified
                IF loginDialog <> 0 THEN
                pLoginInfo := dialogMan.GetClientInterface(loginDialog, pClientData);
                IF pLoginInfo <> 0 THEN      // In the following the parameters of the login dialog in the Login_VISU_STRUCT will be read
                pLoginInfo^.stTitle := stTitle;
                pLoginInfo^.stPasswordLabelTxt := stPasswordLabelText;
                pLoginInfo^.stUserLabelTxt := stUserLabelText;
                dialogMan.OpenDialog(loginDialog, pClientData, TRUE, 0);
                END_IF
                END_IF
                END_IF

‎OnLoginDialogClosed()‎ 定义对关闭对话框的反应。

函数‎OnLoginDialogClosed()‎ 的实现：

                FUNCTION OnLoginDialogClosed : BOOL
                VAR_INPUT
                pClientData : POINTER TO VisuStructClientData;
                END_VAR

                VAR
                dialogMan : IDialogManager;
                loginDialog : IVisualisationDialog;
                pLoginInfo : POINTER TO Login_VISU_STRUCT;
                result : Visu_DialogResult;
                stPassword: STRING;
                stUsername: STRING;
                END_VAR

                dialogMan := g_VisuManager.GetDialogManager(); // The DialogManager is provided via the implicitly available VisuManager
                IF dialogMan <> 0 AND pVisuClient <> 0 THEN
                loginDialog := dialogMan.GetDialog('VisuDialogs.Login'); // Gets the login dialog
                IF loginDialog <> 0 THEN
                result := loginDialog.GetResult(); // Gets the result (OK, Cancel) of the dialog
                IF result = Visu_DialogResult.OK THEN
                loginDialog.SetResult(Visu_DialogResult.None); // Reset to default (none)
                pLoginInfo := dialogMan.GetClientInterface(loginDialog, pVisuClient); // Structure Login_VISU_STRUCT gets read;
                // In the following the structure parameters can be set
                IF pLoginInfo <> 0 THEN
                stPassword := pLoginInfo^.stPasswordpLoginInfo^.stPassword := ''; // Reset the passwword
                stUsername := pLoginInfo^.stUsername;
                END_IF
                ELSIF result = Visu_DialogResult.Cancel THEN
                loginDialog.SetResult(Visu_DialogResult.None); // React on 'Cancel'
                ELSE
                // nothing to do
                END_IF
                END_IF
                END_IF

另见

⮫ “对话管理器的方法”
