访问控制器上的所有跟踪dl-permalink__symbolPermalink

如果控制器支持运行时系统组件‎CmpTraceMgr‎ （跟踪管理器），则可以访问CODESYS 项目中在控制器上运行的所有跟踪。除了捕捉 IEC 变量值的应用相关跟踪外，这些跟踪也可以完全是控制器专用跟踪（例如，用于记录设备信号值或 CPU 负载）。

要在项目中显示控制器上运行的每个跟踪，必须在设备树中插入一个单独的“DeviceTrace” 对象。

要在此对象中显示设备的轨迹，必须正确配置与 PLC 的连接（“Communication Settings” ）。然后使用以下菜单命令之一：

  • “跟踪  上传跟踪” ：建立与 PLC 的连接，并打开“在线列表” 对话框，以便从控制器中选择跟踪。

  • “跟踪  在线列表” ：仅提供在线模式：同时打开“在线列表” 对话框。

现在可以启动从控制器上传的跟踪，并在 DeviceTrace 对象的编辑器中进行跟踪。显示配置（颜色、标签等）与项目中配置的应用变量跟踪相同。

注意

注意
注意
注意

注意

注意

关闭 DeviceTrace 编辑器可终止与控制器的连接。

请注意，当最后一个打开的“DeviceTrace” 编辑器关闭时，与控制器的连接也会终止。为了在项目中再次显示设备跟踪，必须将其重新加载到“DeviceTrace” 对象中。

此时，关闭编辑器也是故意终止与控制器连接的推荐程序。仅注销是不够的。

在CODESYS 项目中使用 DeviceTrace 对象显示 CPU 负载（示例）

要求：PLC 设备支持跟踪管理器。在本例中，CODESYS Control Win V3 。该设备提供单个 CPU 负载的跟踪 (‎CpuLoad‎) 以及运行时系统造成的 CPU 负载跟踪 (‎PlcLoad‎) 。在使用多核功能时，显示项目中的 CPU 负载可能会有所帮助。

  1. 在项目中，为控制器定义“通讯设置” 。

  2. 在设备树中选择 PLC 条目，然后添加“DeviceTrace” 对象。

  3. 将“DeviceTrace” 重命名为 "Trace_PlcLoad"（“属性” ）。

  4. 在跟踪编辑器中设置焦点，然后单击“跟踪  上传跟踪” 。

    与控制器的连接建立后，将打开“Online List” 对话框。

  5. 在对话框中选择“PlcLoad” 项，然后单击“Upload” 。单击 "确定 "关闭对话框。

    在跟踪编辑器中打开多个跟踪视图，显示运行时系统的 CPU 负载。其中有特定 CPU 的轨迹和一个平均值轨迹。每个选项都会出现以下文字："没有样本记录"

  6. 单击“Trace  Start Trace” 。

    显示四个参数的轨迹记录。

  7. 如果还想在项目中显示‎CpuLoad‎ 每个 CPU 的轨迹及其平均值，则在设备树中插入另一个“DeviceTrace” 对象。例如，将其命名为 "Trace_CpuLoad"。如上所述，在编辑器中加载并启动“CpuLoad” 的跟踪。

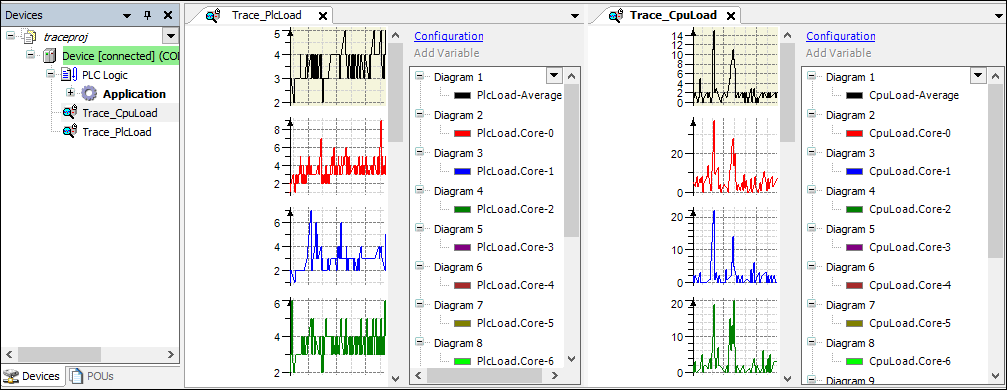

    现在，您可以监控项目中的所有痕迹：

    _cds_img_cpuload_plcload_traces

  8. 如果要更改演示文稿的外观，请单击相应轨迹编辑器窗口中的“Configuration” 访问配置对话框。使用这些对话框（变量分配除外）的方法与在项目中创建 IEC 变量轨迹的方法相同。

  9. 要断开与控制器的连接，请关闭所有打开的 DeviceTrace 编辑器窗口。如果您已登录设备，则注销即可终止连接。
