命令 "呼叫树

标志 _cds_icon_call_tree

功能：此命令将打开“Call Tree” 视图。

请致电 ：

“查看” 菜单
“Devices” 或“POUs” 视图中可调用块的上下文菜单。

查看 "呼叫树

调用树随时可用，甚至在编译应用程序之前也是如此。它是调用者和您明确指定的代码块调用的静态表示。因此，树状结构总是包含两个根节点，在各自调用顺序的上方显示为连续缩进的条目。在这种树形表示法中，递归调用很快就能被检测出来。

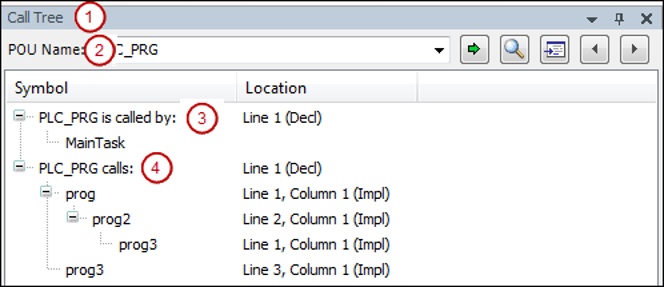

(2) PLC_PRG 程序块的调用树 (1) 示例：

(3) 节点“<区块名称> 由：”
(4) 节点“<块名称>调用：”

“区块名称”	程序块名称；可通过手动、从其他视图拖动或使用按钮指定。下拉列表包括最后指定的区块名称。
工具栏和键盘使用
:查找区块	CODESYS 搜索“Block name” 中指定的区块，并显示其呼叫者和呼叫。
:使用输入助手中的数据块	“输入助手” 对话框将打开，用于选择块调用或实例调用。选择后，呼叫树会自动刷新。
:显示所选区块的源代码位置	CODESYS 跳转到程序源代码中块的出现位置。
[F4] ：显示下一个区块的源代码位置 [Shift]+[F4] ：显示前一个区块的源代码位置	在调用树中的选择会跳转到调用结构中的下一个或上一个程序块。与此同时，相关的源代码位置也会在相应的编辑器中打开。请注意：双击调用树中的条目还可以打开相关的源代码位置。
显示通话树：
“符号”	“< 块名称> 由” 调用：该节点下方显示调用顺序。树形结构的底部条目显示的是调用的起始位置。 “< 块名称> 调用” ：来自该区块的调用显示在该节点下方。该树形结构的底部条目显示了调用链的终点。
“职位”	呼叫树中的根节点：代码块声明（“Decl” ）的行号。用于根节点下面的调用者或调用：位置的行号、列号和网络号，取决于执行语言。
树中所选项目的上下文菜单：
“全部折叠”	除了两个根节点外，调用树中已展开的条目都已折叠。
“显示源位置”	CODESYS 跳转到程序源代码中块的出现位置。
“设置为新根节点”	在呼叫树中选择的条目显示在“块名称” 中。树会自动刷新新的根节点。

与提供程序块调用信息的静态调用树不同，“Call list” 视图可在步进程序时提供即时信息。呼叫列表始终显示当前位置的完整呼叫路径。
