‎C‎

‎JMP‎, ‎CAL‎, ‎RET‎

Die Anweisung wird nur ausgeführt, wenn das Ergebnis des vorhergehenden Ausdrucks ‎TRUE‎ ist.

‎N‎

‎JMPC‎, ‎CALC‎, ‎RETC‎

Die Anweisung wird nur ausgeführt, wenn das Ergebnis des vorhergehenden Ausdrucks ‎FALSE‎ ist.

‎N‎

ansonsten

Negation des Operanden (nicht des Akkus).

‎LD‎

‎N‎

Lädt den (negierten) Wert des Operanden in den Akkumulator.

‎LD ivar‎

‎ST‎

‎N‎

Speichert den (negierten) Inhalt des Akkumulators in den Operanden.

‎ST iErg‎

‎S‎

Setzt den Operanden (Typ ‎BOOL‎) auf ‎TRUE‎, wenn der Inhalt des Akkumulators ‎TRUE‎ ist.

‎S bVar1‎

‎R‎

Setzt den Operanden (Typ ‎BOOL‎) auf ‎FALSE‎, wenn der Inhalt des Akkumulators ‎TRUE‎ ist.

‎R bVar1‎

‎AND‎

‎N,(‎

Bitweises ‎AND‎ des Akkumulatorwerts und des (negierten) Operanden

‎AND bVar2‎

‎OR‎

‎N,(‎

Bitweises OR des Akkumulatorwerts und des (negierten) Operanden

‎OR xVar‎

‎XOR‎

‎N,(‎

Bitweises, exklusives OR des Akkumulatorwerts und des (negierten) Operanden

‎XOR N,(bVar1,bVar2)‎

‎NOT‎

Bitweise Negation des Akkumulatorwerts

‎‎

‎ADD‎

‎(‎

Addition des Akkumulatorwerts und des Operanden; Ergebnis wird in den Akkumulator geschrieben.

‎ADD ivar1‎

‎SUB‎

‎(‎

Subtraktion des Operanden vom Akkumulator-Wert; Ergebnis wird in den Akkumulator geschrieben.

‎SUB iVar2‎

‎MUL‎

‎(‎

Multiplikation von Akkumulatorwert und Operand; Ergebnis wird in den Akkumulator geschrieben.

‎MUL ivar2‎

‎DIV‎

‎(‎

Division des Akkumulatorwerts durch den Operanden; Ergebnis wird in den Akkumulator geschrieben.

‎DIV 44‎

‎GT‎

‎(‎

Prüft, ob der Akkumulatorwert größer als der Operandenwert ist; Ergebnis (‎BOOL‎) wird in den Akkumulator geschrieben; >

‎GT 23‎

‎GE‎

‎(‎

Prüft, ob der Akkumulatorwert größer oder gleich dem Operandenwert ist; Ergebnis (‎BOOL‎) wird in den Akkumulator geschrieben.

‎GE iVar2‎

‎EQ‎

‎(‎

Prüft, ob der Akkumulatorwert gleich dem Operandenwert ist; Ergebnis (‎BOOL‎) wird in den Akkumulator geschrieben.

‎EQ iVar2‎

‎NE‎

‎(‎

Prüft, ob der Akkumulatorwert ungleich dem Operandenwert ist; Ergebnis (‎BOOL‎) wird in den Akkumulator geschrieben.

‎NE iVar1‎

‎LE‎

‎(‎

Prüft, ob der Akkumulatorwert kleiner oder gleich dem Operandenwert ist; Ergebnis (‎BOOL‎) wird in den Akkumulator geschrieben.

‎LE 5‎

‎LT‎

‎(‎

Prüfen, ob der Akkumulator-Wert kleiner als der Operandenwert ist; Ergebnis (BOOL) wird in den Akkumulator geschrieben.

‎LT cVar1‎

‎JMP‎

‎CN‎

Unbedingter (bedingter) Sprung zur angegebenen Sprungmarke

‎JMPN next‎

‎CAL‎

‎CN‎

(Bedingter) Aufruf eines Programms oder Funktionsbausteins (wenn der Akkumulator-Wert TRUE ist)

‎CAL prog1‎

‎RET‎

Verlassen des Bausteins und Rückkehr zum aufrufenden Baustein

‎RET‎

‎RET‎

‎C‎

Wenn der Akkumulatorwert ‎TRUE‎ ist: Verlassen des Bausteins und Rückkehr zum aufrufenden Baustein.

‎RETC‎

‎RET‎

‎CN‎

Wenn der Akkumulatorwert ‎FALSE‎ ist: Verlassen des Bausteins und Rückkehr zum aufrufenden Baustein.

‎RETCN‎

‎)‎

Auswerten der zurückgestellten Operation

Mehrere Operanden für 1 Operator

Variante 1:

Variante 2:

Komplexe Operanden

Für einen komplexen Operanden geben Sie in der ersten Spalte die öffnende Klammer ‎(‎ an. Die schließende Klammer geben Sie in der ersten Spaltein einer separaten Zeile im Anschluss an die Operandeneinträge der folgenden Zeilen ein.

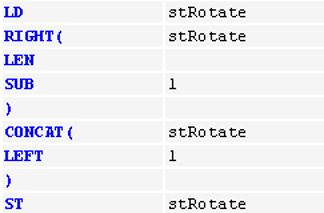

Ein String wird jeden Zyklus um ein Zeichen rotiert:

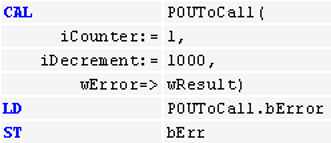

Funktionsbaustein-Aufruf, Programmaufruf

Spalte 1: Operator ‎CAL‎ oder ‎CALC‎

Spalte 2: Name der Funktionsbausteins-Instanz oder des Programms und öffnende Klammer ‎(‎. Wenn keine Parameter folgen, wird hier die schließende Klammer ‎)‎ eingegeben.

darauf folgende Zeilen:

Spalte 1: Parametername gefolgt von ‎:=‎ für Eingabeparamer oder ‎=>‎ für Ausgabeparameter

Spalte 2: Parameterwert gefolgt von Komma ‎,‎ wenn weitere Parameter folgen. Nach dem letzten Parameter, wird die schließende Klammer ‎)‎ eingegeben.

Als Einschränkung bezüglich des IEC-Standards können hier komplexe Ausdrücke nicht verwendet werden. Solche Konstrukte müssen Sie dem Funktionsbaustein oder dem Programm noch vor dem Aufruf zuweisen.

Funktionsaufruf

Zeile 1: Spalte 1: ‎LD‎

Spalte 2: Eingabevariable

Zeile 2: Spalte 1: Funktionsname Spalte2: weitere Eingabeparameter durch Komma getrennt.

CODESYS schreibt den Rückgabewert in den Akkumulator.

Zeile 3: Spalte 1: ‎ST‎ Spalte 2: Variable, in die der Rückgabewert geschrieben wird

Aktionsaufruf

Wie Funktionsbaustein- oder Programmaufruf.

Der Aktionsname wird an den FB-Instanz- oder Programmnamen angehängt.

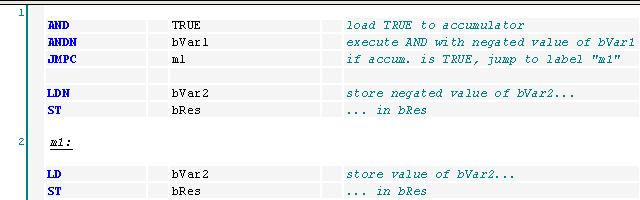

Sprung

Spalte 1: Operator ‎JMP‎ oder ‎JMPC‎.

Spalte 2: Name der Sprungmarke des Ziel-Netzwerks.

Bei einem unbedingten Sprung muss die voraus gehenden Anweisungsfolge mit einem der folgenden Kommandos enden: ‎ST‎,‎STN‎, ‎S‎, ‎R‎, ‎CAL‎, ‎RET‎, ‎JMP‎

Bei einem bedingten Sprung hängt die Ausführung des Sprungs vom geladenen Wert ab.
