Ein Trend visualisiert Daten, die in der Datenbank einer Trendaufzeichnung verwendet werden. Im Gegensatz zum Spurenelement eignet sich das Trendelement besonders für die Langzeitdatenerfassung.

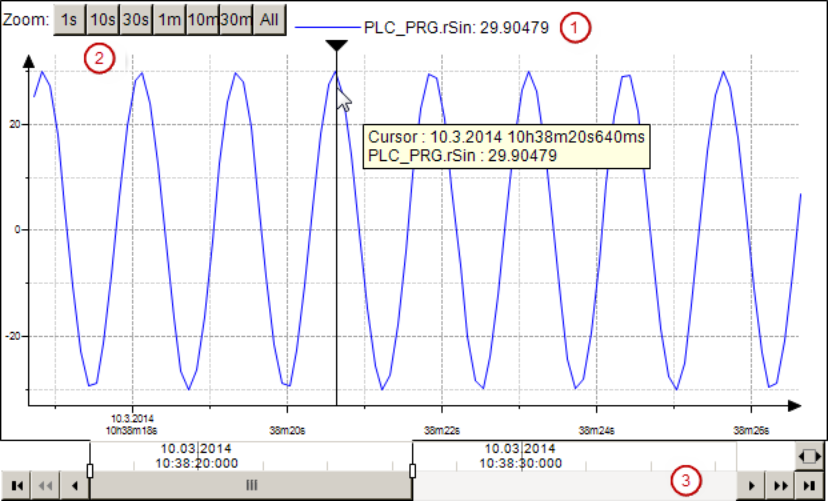

Die Visualisierung eines Trends umfasst das Element Trend und die Bedienelemente. Die drei möglichen Bedienelemente sind in der Abbildung zu sehen.
-
Legende ①: Gibt die Trendvariablen mit Werten aus.
-
Zeitbereichswähler ②: Bietet Schaltflächen zur Auswahl vordefinierter Zeitbereiche.
-
Date range picker ③: umfasst Steuerelemente zur Navigation und zum Zoomen in den historischen und aktuellen Daten auf Basis des eingestellten Datumsbereichs.
Optional ist ein Cursor verfügbar, der das Ablesen eines Wertes zu einem bestimmten Zeitpunkt ermöglicht.
Sie können eine Trendvisualisierung in den folgenden Mandanten ausführen:
-
Zielvisualisierung
-
Integrierte Visualisierung
