处理器模块
AC500 处理器模块包含带有 PLC 核心部件的 CPU。中央处理器通过系统总线与用户存储器、输入和输出模块、通信端口和其他单元相连，并通过系统存储器中预设的系统程序执行任务。CPU 采用应用程序预设的功能来指挥 PLC 运行。
中央处理器具有以下功能
-
接收用户输入的程序和数据
-
诊断电源和 PLC 电路的工作故障以及编程中的语法错误
-
通过输入接口接收站点的状态或数据，并将其保存到映像寄存器或数据寄存器中
-
逐个读取内存中的用户程序，并在解释后执行这些程序
-
根据执行结果更新相关标志位的状态和映像寄存器的内容，并利用输出单元提供输出控制。

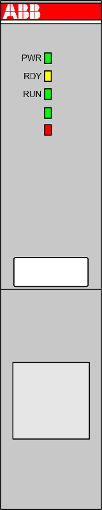

处理器模块有不同的性能等级。一个有效的系统结构只需要一个处理器模块。
处理器模块有多种类型，提供的特性和功能也各不相同，如性能、LED 显示屏等。
如有需要，处理器模块还可配备集成的Ethernet 通信模块（TCP/IP）。
通信模块
AC500 以下情况需要使用通信模块：
-
与标准现场总线系统连接。
-
与现有网络的整合。
-
通信模块可在不同的现场总线上进行通信。
-
通信模块安装在处理器模块左侧的同一个终端底座上。
-
通信模块通过终端基座的内部通信模块总线直接供电。
不需要单独的电压源。
终端基座
终端底座用于安装和连接处理器模块和通信模块。模块插在端子底座上。
在AC500-eCo 处理器模块和特殊AC500 （标准）处理器模块上，终端底座不能拆卸。
输入/输出模块
I/O 模块是连接 PLC 与过程的输入/输出单元。PLC 可以通过输入接口检测受控对象的数据，并将这些数据作为 PLC 控制受控对象的依据。此外，PLC 通过输出接口将处理结果发送给被控对象，以执行控制。
外部输入设备和输出设备需要各种信号电平，而 PLC 处理器模块处理的信息只能是标准电平。为了进行这种转换，I/O 接口通常使用光隔离和滤波来提高 PLC 的抗干扰能力。此外，I/O 接口通用可显示工作状态，以便于维护。
PLC 提供多种 I/O 接口，供用户选择操作级别和驱动能力，如数字输入、数字输出、模拟输入、模拟输出等。PLC 的 I/O 接口将输入/输出信号的数量解释为 PLC I/O 点的数量。I/O 点数是选择 PLC 的重要依据。如果系统的 I/O 点数不足，可通过 PLC 的 I/O 扩展接口进行扩展。
用于数字和/或模拟输入和输出的 I/O 模块有不同版本，可通过配置通道灵活使用。
只需将模块插入底板，即可通过通信接口模块实现集中或分散的 I/O 扩展。
底板
输入/输出模块和功能模块插在底板上。
接线端子无需电子设备即可进行简单的预接线，可用于 24 V 直流和 120/230 V 交流，也可选择弹簧或螺丝型接线端子。
通信接口模块
通信接口模块用于在分散式系统中建立分散式 I/O 站。它们包含现场总线接口和一组板载输入/输出通道。可连接更多的 I/O 模块，以建立更大的分散式 I/O 站。通信接口模块安装在底板上。
功能模块
功能模块可扩展 PLC 系统，执行特殊任务控制。这些模块通常提供独立的组件，如 CPU、系统程序、内存和与 PLC 系统总线相连的接口。
功能模块通过 I/O 总线与 PLC 连接，交换数据，并在 PLC 的协同管理下独立工作。
内存
在 PLC 中，内存主要用于保存系统程序、用户程序和工作数据。内存有两种类型：易失性存储器和非易失性存储器
-
易失性存储器
存储器断电后，所有保存的数据都将丢失，但存储器可以提供很高的访问率和无限的编程周期。常见的易失性存储器主要包括 SRAM 和 DRAM（包括 SDRAM 等常用存储器）。
-
非易失性存储器
存储器断电后，所有保存的数据不会丢失，但存储器的读写速率较低，重写周期有限。常见的非易失性存储器主要包括 NORflash、NANDflash、EEPROM、存储卡等。
AC500 PLC 将所有用户程序存储在非易失性存储器中，以防止断电。在 PLC 运行期间，程序被导出到易失性存储器中，以确保高速高效运行。如果用户程序调试结束，在不需要更改时，可将程序固定在非易失性存储器中。在 PLC 运行期间，工作数据可能会频繁更改和访问。它保存在易失性存储器中，以满足随机存取的要求。
PLC 的工作数据存储器有输入和输出继电器、辅助继电器、定时器、计数器和其他逻辑设备的存储区。这些设备的状态取决于用户程序的初始设置和运行。一些数据通过使用内置超级电容器或备用电池在断电时保持现有状态。在断电情况下保存数据的内存区域称为数据保留区。
电源
PLC 内部配有开关电源。与普通电源相比，开关电源具有更高的稳定性和抗噪能力。
某些模块包括一个稳定电源，用于为外部传感器供电。
