处理器模块的显示屏配有背景光 7 段显示屏。该显示屏由 6 位数字组成，用于显示纯文本或错误代码。
产品可能尚不支持某些功能。请参阅产品发布时的发布说明。
显示指示器
-
黑色方块 (
) 表示显示屏左侧/右侧相应对象的状态/工作活动。黑色方块根据设备活动闪烁，例如在 ETH1、ETH2、COM1 等数据交换期间。
管委会活动
管委会活动
对于存储卡的活动，只要存储卡上有文件打开，就会显示黑色方块 ()。
-
黑色三角形 (
) 指向显示屏左侧/右侧要配置或读取的选定项目/接口。此外，它还充当向上计数/向下计数功能键的光标。
BATT 项上的黑色三角形 (
) 表示电池丢失或未充电。
|

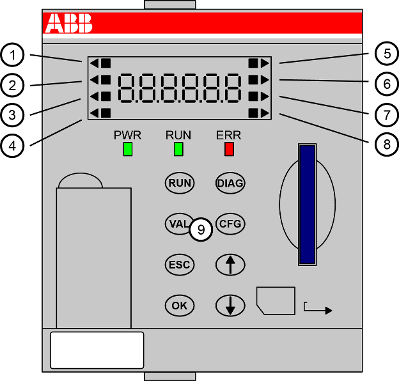

不 |
左侧 |
说明 |
|---|---|---|
|
1 |
MC（存储卡） |
指存储卡状态。 |
|
2 |
SYS（系统） |
指系统状态。 |
|
3 |
BATT（电池） |
指电池状态。 |
|
4 |
I/O 总线 |
指 I/O 总线连接。 |
|
不 |
右侧 |
说明 |
|---|---|---|
|
5 |
ETH1 |
指第一个Ethernet 接口。 |
|
6 |
ETH2 |
指第二个Ethernet 接口。 |
|
7 |
COM1 |
指 COM1 接口。 |
|
8 |
CAN |
指 CAN 接口。 |
|
9 |
前面板上的功能键 |
|
处理器模块 |
显示类型 |
说明 |
|---|---|---|
|
PM56xx-2ETH |
 |
显示支持 2 个Ethernet 接口（CAN 和 COM1）的处理器模块。 |
