示例项目的配置

示例项目需要一个带 I/O 设备的小型 PLC 配置，如培训案例‎⮫ TA5450-CASE 中的配置。

表格 1：用于示例项目的模块，以便开始使用AC500 PLC
产品名称	类型	第一个项目⮫ “中央 I/O 扩展示例项目”	第二个项目⮫ “远程 I/O 扩展示例项目 PROFINET”
PM5630- 2ETH	处理器模块	x	x
TB5620-2ETH	处理器模块终端底座	x	x
DA501	模拟/数字混合输入/输出（I/O）模块	x	x
TU516-H	用于 I/O 模块的底板	x	x
CM579-PNIO	PROFINET 通信模块	--	x
CI502-PNIO	PROFINET 通信接口模块	--	x
TU508-ETH	用于通信接口模块的底板	--	x
TA524	接线座盲盖	x	x

连接

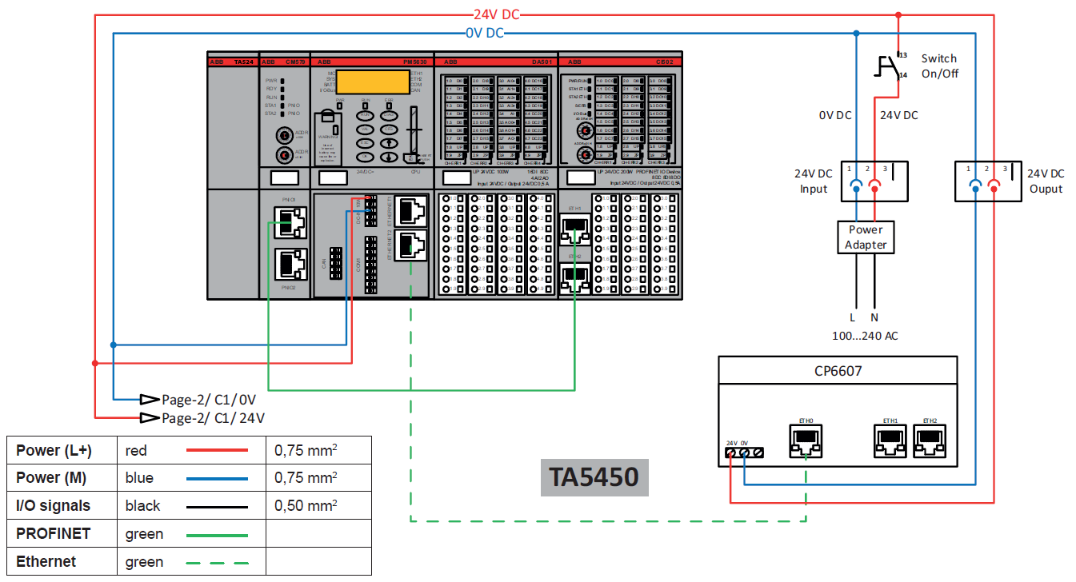

在培训案例中，还包括 CP6607 控制面板。示例项目不需要控制面板。

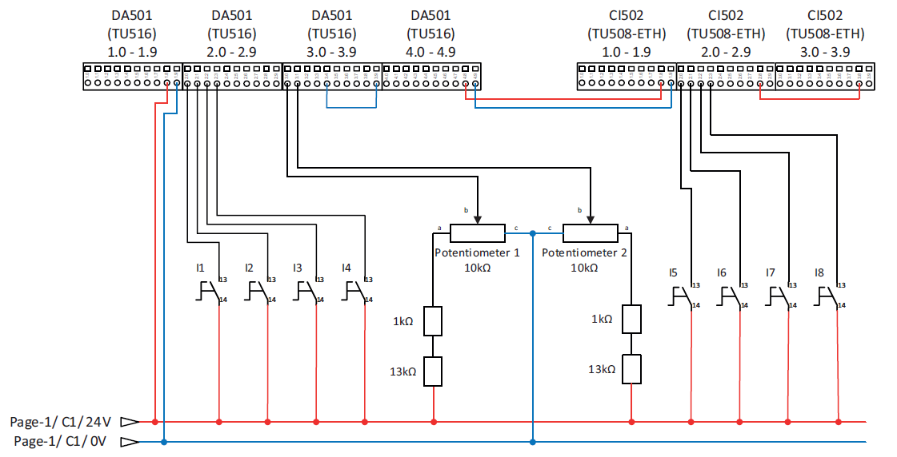

为了测试示例项目，需要连接以下一些输入端：

对于示例项目，并非所有输入开关和培训案例中的所有电位器都是必要的。

在示例项目中，您需要使用开关 I1 进行中央 I/O 扩展。

在远程 I/O 扩展的示例项目中，需要使用开关 I5。
