通用数据记录

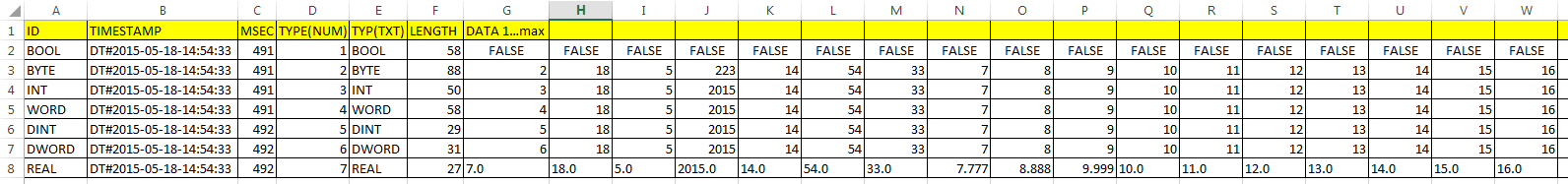

一个数据集包括
ID (8 个任意字符) + TimeStamp + msec + Datatype (num) + Datatype (txt) + Length (following data) + max 32 data
|
参数 |
数值 |
|---|---|
|
ID = |
日志通用输入 ID（最多 8 个字符） |
|
DataType = |
LogGeneric_Input 的数据类型 (1...7) |
|
长度 = |
LogGeneric_Input 的长度（最大 88） 二进制 (58)；字节 (88)；INT (50)；UINT (58)；DINT (29)；UDINT (31)；实数 (27) |
示例

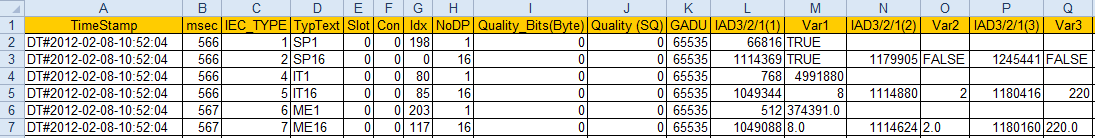

IEC 60870 数据记录
|
参数 |
说明 |
|---|---|
|
IecType = |
IecType of LogIec60870_Input (1…7) |
|
Slot/Con/Idx/NoDP = |
LogIec60870_Input 的引脚组 (1...7) |
|
Quality_Bits(Byte) = |
LogIec60870_Input (1...7) 的 IV/NT/SB/BL/CA/CY/QOV（打包为 1 个字节） |
|
质量 (SQ) = |
SQ of LOG_IEC60870_INPUT (1…7) |
|
GADU = |
内部计算，来自Automation Builder 配置器 (Gadu1+Gadu2) |
|
IAD3/2/1(n) = |
通过Automation Builder 配置器（IAD1+IAD2+IAD3）对每个数据点分别进行内部计算 |
|
n = |
1 或 16，DP 为 n=2 |
|
VAR(n) = |
可变 |
|
IEC 类型 |
数值 |
意义 |
|---|---|---|
|
SP1 |
- |
SinglePoint 1 |
|
SP16 |
- |
SinglePoint 16 |
|
DP |
- |
DoublePoint |
|
IT1 |
- |
IntegratedTotal 1 |
|
IT16 |
- |
综合共计 16 |
|
ME1 |
- |
MeasurementValue 1 |
|
ME16 |
- |
MeasurementValue 16 |
|
Quality_Bits(Byte): |
质量.0: = IV； |
质量无价 |
|
Quality.1: = NT； |
质量不是主题 |
|
|
Quality.2: = SB； |
质量替代 |
|
|
Quality.3: = BL； |
质量受阻 |
|
|
质量.4: = CA； |
高质量的搬运 |
|
|
Quality.5: = CY； |
调整质量计数器的质量 |
|
|
Quality.6: = QOV； |
质量溢出 质量 |
|
|
质量.7: = 储备； |
(*储备--质量*) |
|
|
质量 SQ（字节） |
SQ |
质量序列号 (范围：0 至 31） |

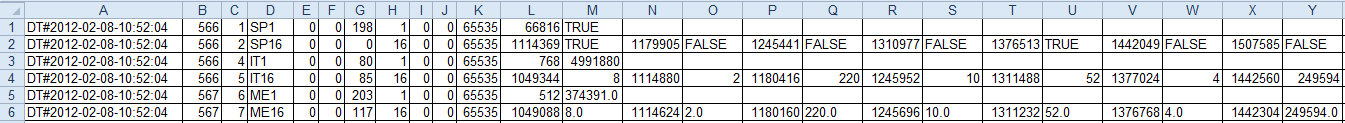

示例
