工具调用接口 (TCI) 实现

Automation Builder 支持工具调用接口 (TCI)，符合 3 级标准，可用于第三方安全设备的工程设计。

PROFINET 组织的 TCI 提供了一个标准接口，用于调用第三方配置工具，例如在功能安全应用中配置 iParameters、计算‎F_iPar_CRC‎ 值以及通过 PLC 将配置写入安全设备。

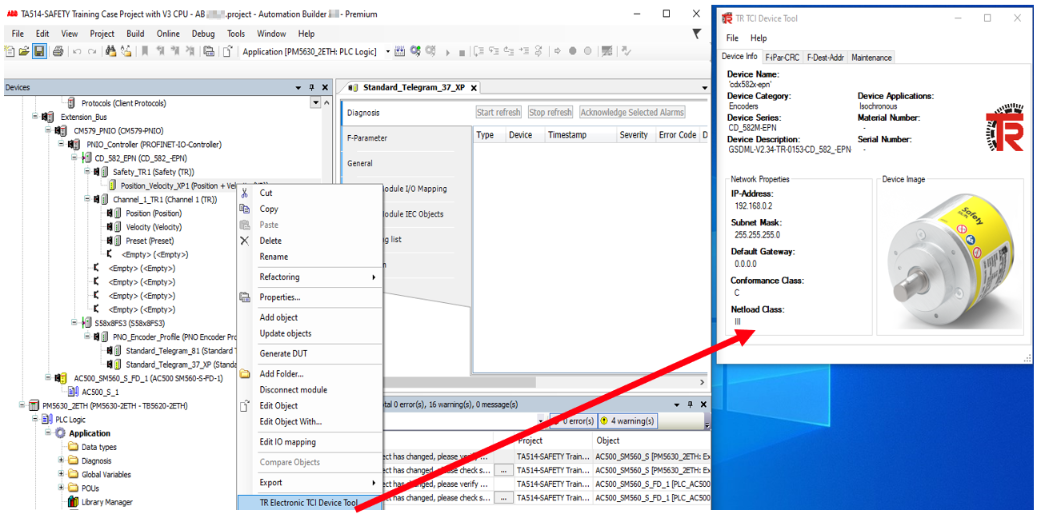

相应的供应商特定配置工具必须手动安装在与Automation Builder 相同的 PC 上。一旦在Automation Builder 项目中添加了第三方安全设备，并发现已安装了匹配的配置工具，就会在设备上提供相应的上下文菜单，以便通过 TCI 调用该工具（请参阅下面的截图）。

SC_2023_AB_TCI_TR

这些配置工具的功能因设备制造商而异。下面以两个工具为例，介绍其功能和工作流程。

TR TCI 设备工具

  1. 在与 Automation Builder 相同的 PC 上安装“TR TCI 设备工具” 。

  2. 在Automation Builder 设备库中安装所需的 TR GSDML 文件。

  3. 在Automation Builder 设备树中创建所需的设备配置。

  4. 在Automation Builder 中定义 TR 安全设备所需的 iParameter。

  5. 通过 TR 安全设备上的右键菜单打开“TR TCI 设备工具” 。

  6. 在“TR TCI 设备工具” 中计算‎F_iPar_CRC‎ ，并将该值粘贴到 Automation Builder 编辑器中的相应字段。

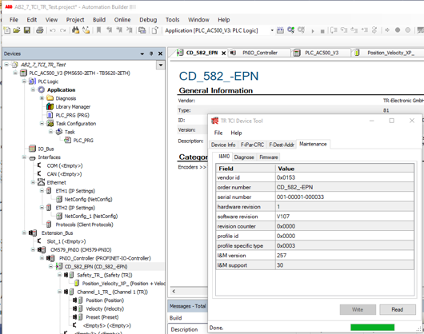

如果有在线连接，还可以显示 F-目标地址，该地址可根据所使用的硬件设备和读/写维护数据通过旋转开关进行设置。

要启用联机连接，您必须在Automation Builder 中联机，PLC 必须处于运行状态，PROFINET 必须正在运行。

SC_2023_AB_TCI_TR1

西门子 F 目的地地址分配设备工具

  1. 在与Automation Builder 相同的 PC 上安装西门子 S7-Failafe 配置工具。

  2. 在Automation Builder 设备库中安装所需的西门子 GSDML 文件。

  3. 在Automation Builder 设备树中创建所需的设备配置。

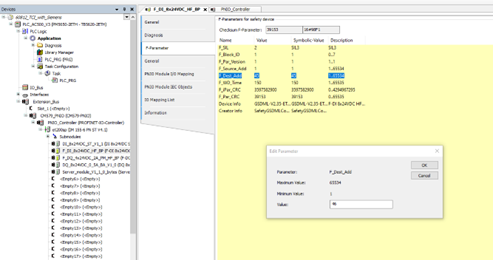

  4. 更改 Automation Builder 项目中西门子安全设备上的“F_Dest_Add” 或“F_Source_Add” 。

  5. 设置“F_Dest_Add” 和“F_Source_Add” （如在脱机模式下需要）。

    SC_2023_AB_TCI_Siemens

  6. 联机时，PLC 必须处于运行状态，PROFInet 必须处于运行状态。

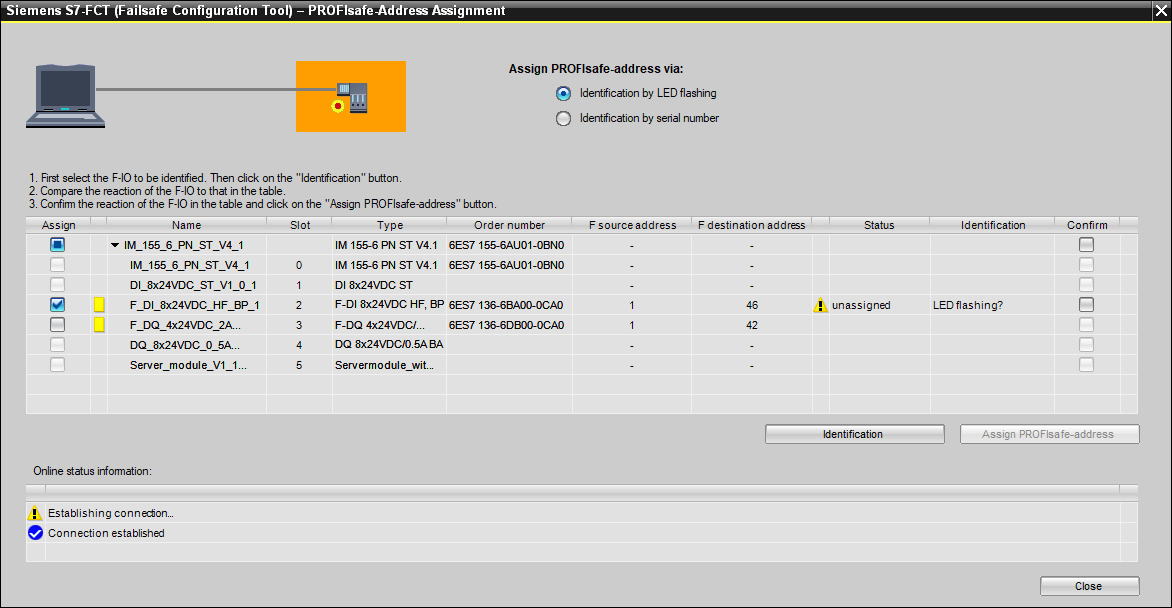

  7. 调用西门子设备工具，选择您喜欢的识别方式（LED 闪烁或序列号）。

    SC_2023_AB_TCI_Siemens1

  8. 在应设置 F- 目的地地址的模块上选择复选框。

  9. 按[Identification] 按钮。

  10. 确认正确的模块闪烁或显示的序列号匹配后，按[Assign PROFIsafe-address] 按钮。

设备工具的超时时间只有几秒钟。此后，设备工具将无法再与从属设备通信。在这种情况下，请关闭设备工具，然后重新打开。
