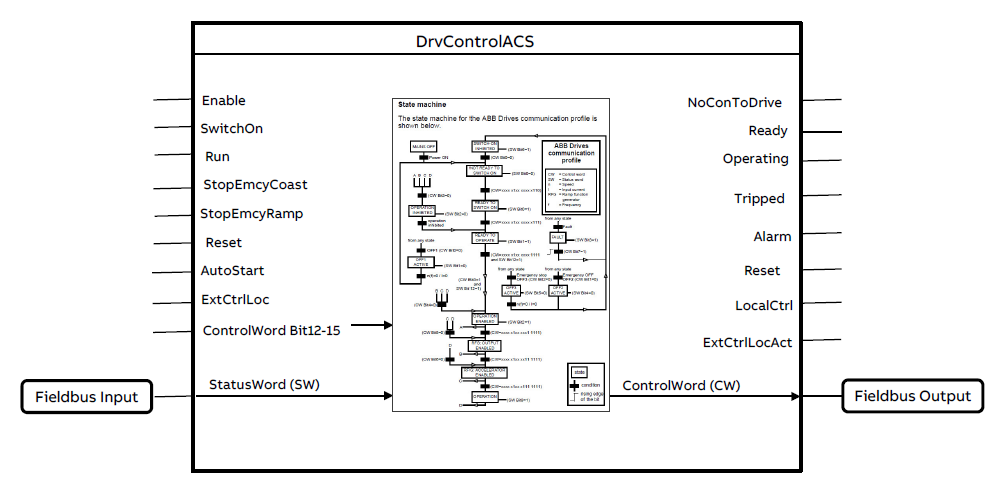

该功能块可通过任何支持的现场总线 通信（如PROFINET, EtherCAT, CANopen），使用直接输入状态字 (SW)，通过 ABB 驱动器配置文件控制 ACS 驱动器。
控制字 (CW) 将由功能块根据 ABB 驱动配置文件状态机的建立。输出 CW 必须通过任何受支持的现场总线 通信 发送至驱动器 。功能块提供标准启动/停止 信号 以控制 驱动器，并从读取标准 诊断 信号 。
|
驱动参数 |
ACS380/ ACS480/ ACS580/ ACH580/ ACQ580/ ACS880 |
ACSM1 |
评论 |
|---|---|---|---|
|
EXT1 命令 |
20.01 = 现场总线 A |
10.01 = FBA |
作为启动和停止源的现场总线接口 |
|
EXT1 / EXT2 SEL |
19.11 = MCW Bit11 (06.01) |
34.01 = P02.12 第 15 位 |
现场总线接口作为源，切换到 EXT2控制 位置 |
|
REF1 选择 |
22.11 = FBA ref1 |
24.01 = FBA ref1 |
现场总线接口作为速度参考源 |
|
故障复位选择 |
31.11 = P06.01 bit 7 |
10.08 = P02.12 第 8 位 |
现场总线接口作为故障复位源 |
|
简介 |
51.02 = 驱动器经典版 /增强版 |
51.02 = 驱动器经典版 /增强版 |
控制配置文件至ABB 驱动器 配置文件 经典 或增强型 |
