估计堆栈使用量 "属性

该pragma提供了堆栈大小要求的估计值。

具有递归调用的方法无法通过堆栈检查，因为无法确定堆栈的使用情况。因此，发出了警告。为防止出现此警告，可以为方法提供堆栈大小要求的估计值（以字节为单位）。然后，该方法成功通过堆栈检查。

语法

 {attribute 'estimated-stack-usage' := '<estimated stack size in bytes>'}

示例

{attribute 'estimated-stack-usage' := '127'} // 127 bytes
METHOD PUBLIC DoIt : BOOL
VAR_INPUT
END_VAR

插入位置：方法声明部分上方的第一行。

方法调用 "部分包含一个使用此pragma的示例。

递归方法调用

在实现过程中，方法可以调用自身，可以通过‎THIS‎ 指针直接调用，也可以通过指定功能块的局部变量调用。

递归主要用于处理递归数据类型，如链接列表。一般，我们建议在使用递归时小心谨慎，因为意外的深度递归可能会导致堆栈溢出和机器宕机。

示例

阶乘计算

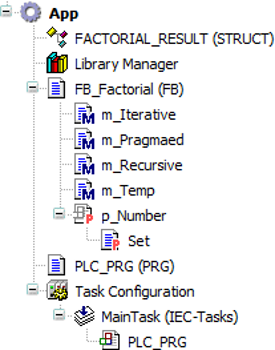

下面的程序‎PLC_PRG‎ 在‎FB_Factorial‎ 功能块中以不同的方式计算一个数的阶乘，每种方式都有自己的方法。

方法‎m_Iterative‎ ：迭代
方法‎m_Pragmaed‎ ：带警告抑制的递归
方法‎ m_Recursive‎ ：递归
方法‎m_Temp‎ ：临时性警告抑制

仅对‎m_Recursive‎ 方法发出警告。

_cds_img_example_pragma_estimate_stack_usage

// Contains the data  of the factorial calculation of uiNumber
TYPE FACTORIAL_RESULT :
STRUCT
	uiNumber : UINT;
	udiIterative : UDINT;
	udiRecursive : UDINT;
	udiPragmaed : UDINT;
	udiTemp : UDINT;
END_STRUCT
END_TYPE

PROGRAM PLC_PRG
VAR
	fb_Factorial_A : FB_Factorial;
	factorial_A : FACTORIAL_RESULT := (uiNumber := 9, udiIterative := 0, udiRecursive := 0, udiPragmaed := 0 );
END_VAR
fb_Factorial_A.p_Number := factorial_A.uiNumber;
factorial_A.udiIterative := fb_Factorial_A.m_Iterative();
factorial_A.udiRecursive := fb_Factorial_A.m_Recursive(uiN := factorial_A.uiNumber);
factorial_A.udiPragmaed := fb_Factorial_A.m_Pragmaed(uiN := factorial_A.uiNumber);
factorial_A.udiTemp := fb_Factorial_A.m_Temp(uiN := factorial_A.uiNumber);


//Factorial calculation in different ways
FUNCTION_BLOCK FB_Factorial
VAR_INPUT
END_VAR
VAR_OUTPUT
END_VAR
VAR
	uiN : UINT;
	udiIterative : UDINT;
	udiPragmaed : UDINT;
	udiRecursive : UDINT;
END_VAR

// Iterative calculation
METHOD PUBLIC m_Iterative : UDINT
VAR
	uiCnt : UINT;
END_VAR
m_Iterative := 1;
IF	uiN > 1 THEN
	FOR uiCnt := 1 TO uiN DO
		m_Iterative := m_Iterative * uiCnt;
	END_FOR;
	RETURN;
ELSE
	RETURN;
END_IF;

//Recursive calculation with suppressed warning
{attribute 'estimated-stack-usage' := '99'}
METHOD PUBLIC m_Pragmaed : UDINT
VAR_INPUT
	uiN : UINT;
END_VAR
VAR
END_VAR
m_Pragmaed := 1;
IF	uiN > 1 THEN
	m_Pragmaed := uiN * THIS^.m_Pragmaed(uiN := (uiN - 1));
	RETURN;
ELSE
	RETURN;
END_IF;

//Recursive calculation
METHOD PUBLIC m_Recursive : UDINT
VAR_INPUT
	uiN : UINT;
END_VAR
VAR
END_VAR
m_Recursive := 1;
IF	uiN > 1 THEN
	m_Recursive := uiN * THIS^.m_Recursive(uiN := (uiN - 1) );
	RETURN;
ELSE
	RETURN;
END_IF;

// Called by temporary FB instance
{attribute 'estimated-stack-usage' := '99'}
METHOD PUBLIC m_Temp : UDINT
VAR_INPUT
	uiN : UINT;
END_VAR
VAR
	fb_Temp : FB_Factorial;
END_VAR
m_Temp := 1;
IF	uiN > 1 THEN
	m_Temp := uiN * fb_Temp.m_Temp(uiN := (uiN - 1));
	RETURN;
ELSE
	RETURN;
END_IF;

PROPERTY p_Number : UINT
uiN := p_Number; //Setter method

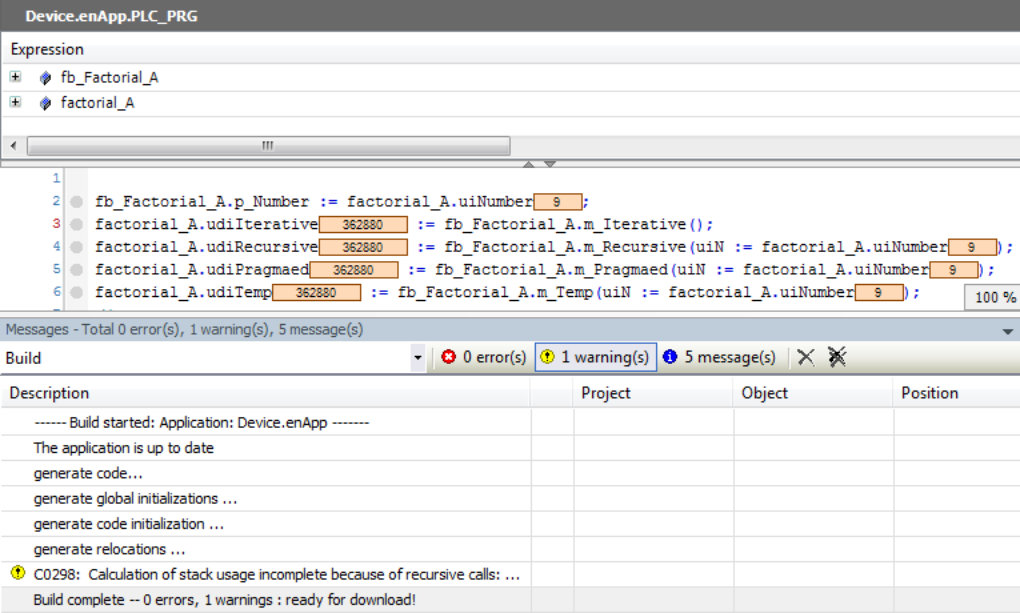

只有‎m_Recursive‎ 才会在执行程序时发出警告。

_cds_img_example_pragma_estimate_stack_usage_in_runtime
