处理器模块最多可提供 8 个 PWM 输出通道，最大频率为 100 kHz ...200 kHz.板载 I/O 的 PWM 输出通道参数必须配置后才能使用。用户应按以下步骤配置 PWM 输出功能。
|
有待实现的功能 |
处理器模块类型 |
数字输出通道 |

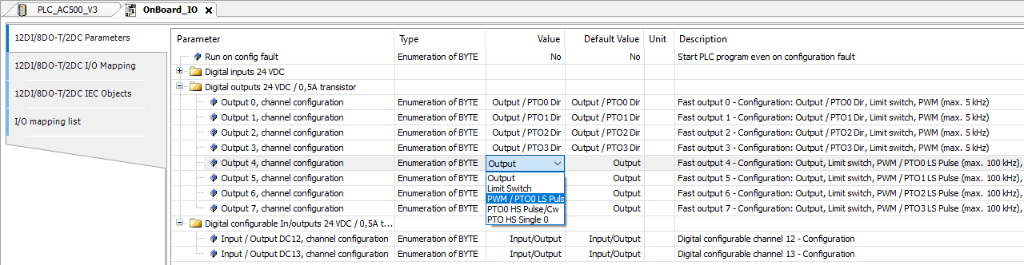

配置要在 Automation Builder |
用户程序中使用的专用功能块 |
评论 |
|---|---|---|---|---|---|
|
PWM 输出 |
PM5012-T-ETH |
O0 … O3 |
PWM |
OBIOPwm |
最多 4 个 5 千赫 PWM |
|
PM5012-R-ETH |
NO0 … NO1 |
与功能无关 |
无其他功能的继电器输出 |
||
|
NO2 … NO3 |
与功能无关 |
||||
|
PM5032-T-ETH, PM5052-T-ETH, PM5072-T-2ETH(W) PM5082-T-2ETH |
O0 … O3 |
PWM |
OBIOPwm |
最多 4 个 5 千赫 PWM |
|
|
O4 … O7 |
PWM / PTOx LS 脉冲 |
最多 4 个 PWM，频率为 100...200 kHz |
|||
|
C12 … C13 |
与功能无关 |
||||
|
PM5032-R-ETH, PM5052-R-ETH |
NO0 … NO2 |
与功能无关 |
OBIOPwm |
无其他功能的继电器输出 |
|
|
NO3 … NO5 |
与功能无关 |
||||
|
C12 … C13 |
PWM |
最多 2 个 PWM，频率仅为这些通道的 100 kHz |
