“数据记录器库” 软件包 (PS5609-Log) 包含：
-
“DataLogger” 和“DataLoggerEco” 库（已获许可）
-
“Multilogger” 库（技术预览，文档在示例文件夹中）
数据记录功能块库（“DataLogger” 和“DataLoggerEco” ）包含 5 个功能块，用于不同使用情况下的高级时间戳数据记录。
在最具挑战性的使用案例中，它也可以被称为缓冲：
AC500 应用程序生成或接收数据，这些数据通常传输到远程控制系统进行存储（历史数据库），并进一步处理或显示给最终用户（SCADA、报告）。通常，这些应用可能是远程应用，如水泵、油泵、电气化站或太阳能发电站。AC500 和 SCADA/远程控制中央站之间的连接并不总是稳定的（移动或有线互联网），或者只是偶尔连接。零星连接可以是有意为之，例如为了节省通信费用，或开放端口/连接，以便仅以有限的方式与控制站一起使用。业主甚至有关部门也经常需要无间隙数据，以符合规定/证明操作正确、计费或用于其他目的。
-
如果AC500 与远程控制系统之间的连接中断或故意中断，数据记录功能块会缓冲或存储数据，并在再次联机和/或有要求时自动检索和重新发送数据，同时还需缓冲较新的数据。
- 1
-
AC500 应用（远程变电站）
- 2
-
远程控制（控制站）
-
“数据记录器库” 也可用作事件记录器。在这种特殊模式下，数据被持续记录在一个环形缓冲器中，在某一事件 x（如停电）发生后可以读出该缓冲器中的数据，以便分析特别是在事件 x 之前和之后的数值。
或
-
只能记录数据（根据命令将数据传输到 FTP 区域进行离线分析或通过存储卡取出）。

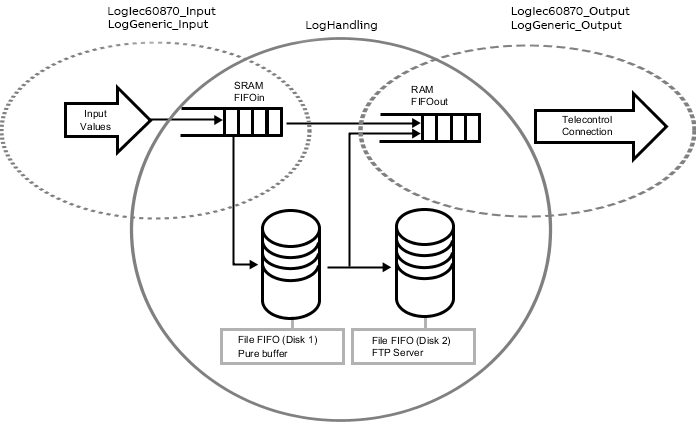

下图概述了数据记录功能块之间的交互。始终需要一个输入功能块 (“Logxx_Input”) 将输入数据转换为带有时间戳的数据集，供数据记录器使用 (“LogHandling”) 。输出功能块（Logxx_Output）用于接收数据记录器的当前数据或检索数据，以便进行通信或进一步处理。输入功能块“Logxx_Input” 、功能块“LogHandling” 和输出功能块“Logxx_Output” 通过内存中的 SRAM FIFOin 和 FIFOout 区域进行通信。SRAM FIFOin 是电源故障安全中间缓冲器，有助于在时间上解耦，并大大加快对日志文件结构的必要写入/读取操作。对文件的这些读/写操作是以数据集块为单位进行的，这样就能以相当快的速度与原本速度较慢的文件系统进行交互。
每个数据记录器应用都需要主功能块“LogHandling” 、一个输入功能块来提供要记录的数据，以及一个输出功能块来检索数据并将数据发送到远程控制（SCADA）。
输入和输出功能块有两种不同类型：
-
为了对中断的 IEC 60870 通信进行数据记录，提供了功能块“LogIec60870_Input” 和“LogIec60870_Output” 。IEC 60870 数据记录功能块支持 IEC 数据类型，并在内部与标准AC500 IEC 60870 库协同工作。IEC 数据记录输出功能块无需特殊处理或控制/输入。
-
对于其他类型的通用数据，“LogGeneric_Input” 和“LogGeneric_Output” 。通用数据记录功能块支持更多的数据类型。通用输出功能块需要与每个数据集握手，以便从数据记录文件中获取数据。因此，通用功能块也可用于将数据记录集成到任何其他协议中，如Modbus 。
“LogHandling” 功能块可确保在处理多个连续快速中断时不会丢失数据。在日志文件重放期间，到达的新数据存储在 SRAM FIFOin 中，如果 SRAM FIFOin 已满（在这段短时间内日志文件重放暂停），则并行添加到数据日志文件（文件 FIFO）中。不过，通过通信发送到控制站的任何数据总是先发送最旧的数据（FIFO ="先进先出"）。
正常情况下，Ethernet 默认设置最长为 30 秒后才会检测到通信中断（例如，TCP/IP 协议必须执行以下操作）：
-
必须对通信中断时可能需要缓冲的数据速率进行估算，并在可能的情况下将其降至最低，特别是在使用阈值选项时必须仔细检查。如有疑问，建议在申请时进行最坏情况测试。
-
变电站应使用 Ping 机制。这在 IEC 记录仪的示例程序中实现。有了这种 ping，检测中断的速度会更快，例如 1-2 秒后（可在示例程序中进行配置--必须考虑可配置的“SecureReadTime” ）。这可确保在检测到连接中断并进行补偿之前的时间延迟）。
由于 SRAM FIFO 必须在这段时间内存储数据，其大小限制了数据传输速率。SRAM FIFO 大小为 160 个数据集（或AC500-eCo 上的 60 个数据集）。如果数据速率过高，FIFO 将溢出。最大数据传输速率取决于 CPU 类型、存储介质（存储卡/闪存盘）和配置的周期时间，如果数据传输速率较高，则必须通过试验来确定。
仅存储而不进行检测的数据传输速率可能会更高，这取决于所选择的 CPU 和内存类型。数据始终以可直接读取的 csv 格式记录。
根据输入功能块和数据类型的不同，日志文件每个时间戳数据集只包含一个或最多 32 个数据变量。可配置数据记录文件（每个文件最多 65k 个数据集，最多 999 个连续记录文件，文件名扩展名）。
