IEC 61850 第 8 部分定义了基本逻辑节点,相关标准(如 IEC 61400-25)定义了更多逻辑节点。
AC500 已根据 IEC61850 对逻辑节点子集进行了认证,该子集已在 MICS 文件中列出。
文件可在示例文件夹中找到:Automation Builder菜单中的“帮助 项目示例 PS5602-IEC61850 数据表”。
前提条件 :通过Automation Builder Installation Manager -[安装相关库软件包 修改].
总之,可以启用更多的逻辑节点,甚至可以定义新的逻辑节点类型。

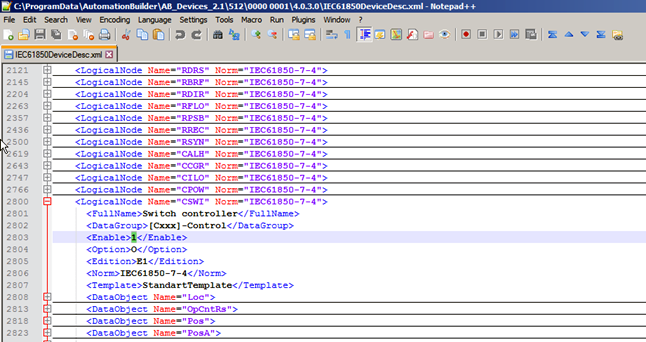

AC500 的逻辑节点在 IEC61850 设备描述文件中定义:“C ProgramData AutomationBuilder AB_Devices_2.5 512 1020 0001 4.0.7.2 IEC61850DeviceDesc.xml”.可以对该文件进行编辑,以启用已准备好的逻辑节点或创建新节点。

在本例中,“CSWI” 的 “<enable>” 设置为 0 到 1。

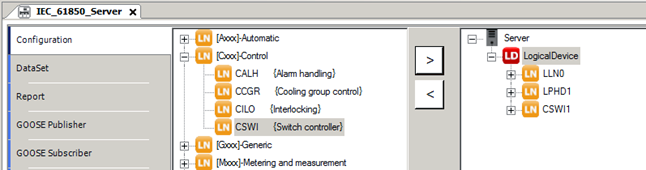

重新启动Automation Builder 后,可选择“CSWI” 。

限制默认情况下未启用的逻辑节点:
-
它们是否符合 IEC 61850-7-4 (Ed1) 标准尚未经过全面测试。
-

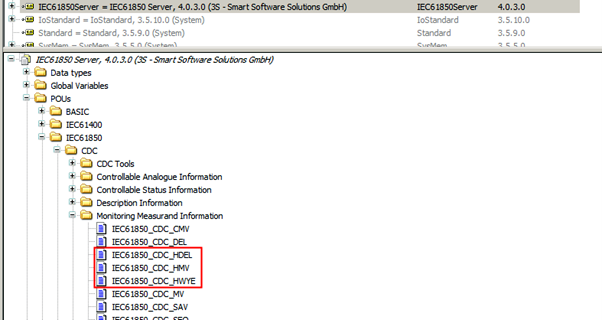

通用数据类 (“CDC”) 并未完全实现。

一些(未启用的)逻辑节点需要它们,例如“MHAI” 。启用这种逻辑节点会导致编译错误。
