Drive composer pro 集成

Drive Composer Pro 是 ABB 通用结构驱动器的启动和维护工具。该工具用于查看和设置驱动参数，以及监控和调整过程性能。

Drive Composer Pro 提供：

  • 设置参数、

  • 从 PC 本地控制硬盘、

  • 事件记录器处理

  • 控制图、

  • 快速监控、

  • 在 PC 工具网络上使用多个硬盘、

  • 宏脚本编辑参数等。

  1. 通过添加对象对话框将“Drive Composer Pro” 对象添加到树中。

  2. 双击对象，打开“Drive Composer Pro” 。

下文将介绍重要的功能。

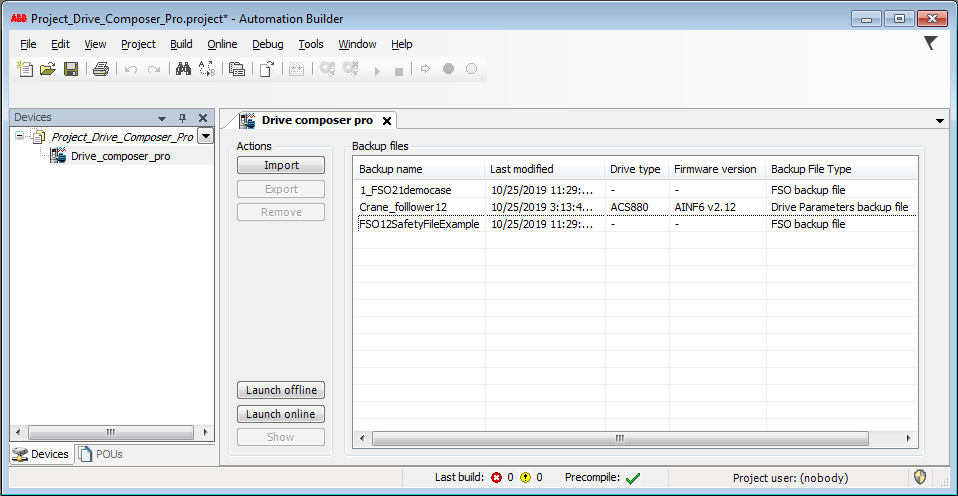

导入备份文件

  1. 通过设备树中的 Drive Composer Pro 对象，将 FSO 备份文件(*.dcsafety) 和驱动器参数备份文件(*.dcparamsbak) 导入Automation Builder 项目。

  2. 查看Automation Builder 项目中集成的FSO 备份文件 和驱动器参数备份文件 。

    Import_FSO_Backup_Files

    Drive Composer Pro 无法通过集成的“FSO 备份文件” 直接启动，而必须通过Drive Composer Pro ® “安全设置” 中驱动器上的上下文菜单手动加载。

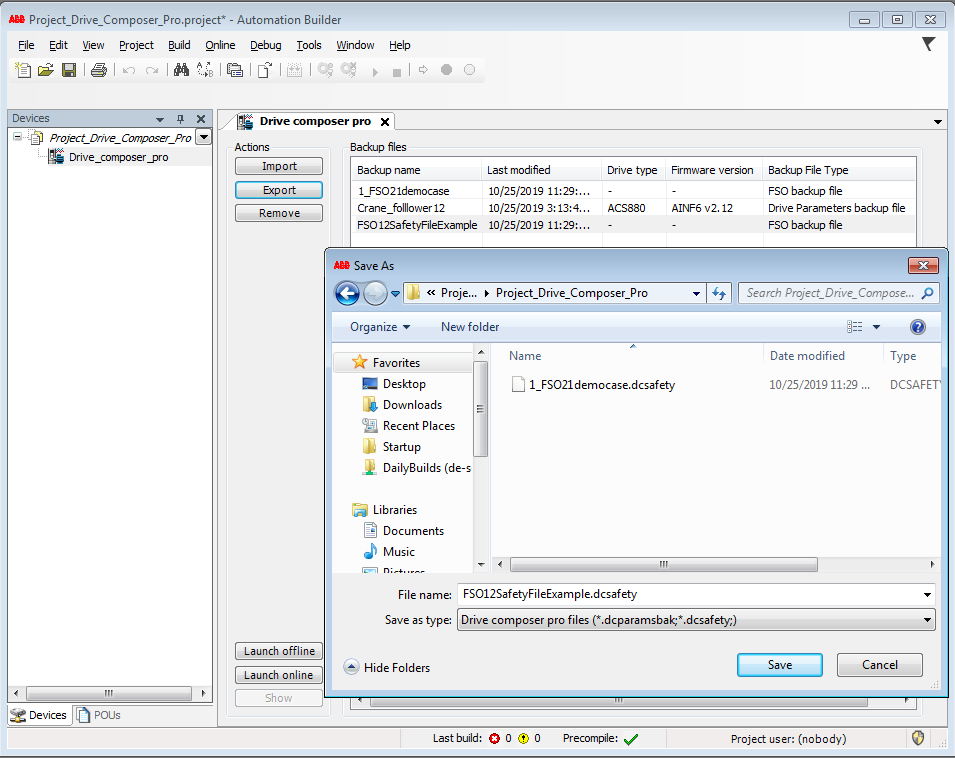

导出备份文件

  1. 选择 FSO 和驱动器参数备份文件。

  2. 单击[Export] 导出所选文件。

    选择所需的存储路径。

    Export_FSO_Backup_Files

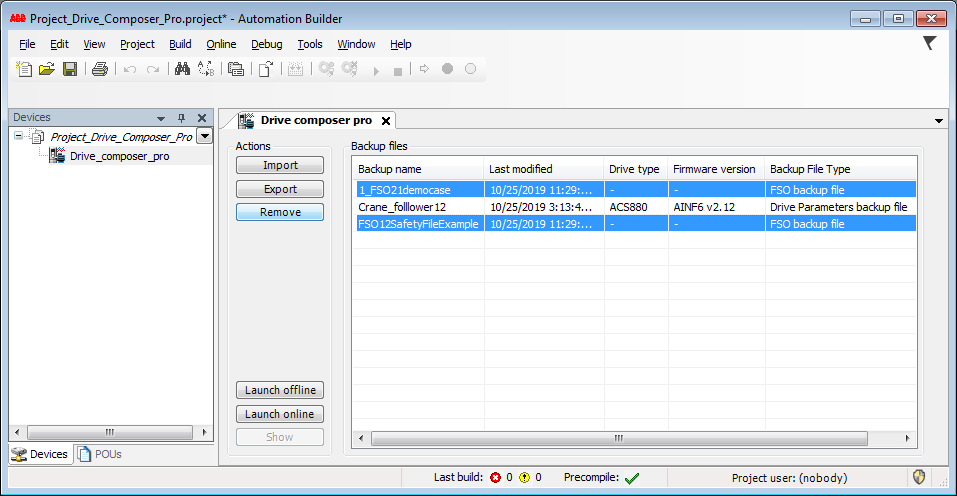

删除备份文件

  1. 从Automation Builder项目中选择FSO 和驱动器参数备份文件 。

  2. 点击[Remove] 删除所选文件。

    Remove_FSO_Backup_Files

查看标准硬盘参数备份文件

  1. 双击打开“Crane_follower12.dcparamsbak” 。

  2. “Drive Composer Pro” 会自动启动。

    标准驱动器参数备份文件 (*.dcparamsbak) 会自动显示在“File Drives” 下。

    Open_Drive_Parameters_Backup_File

  3. 标准驱动参数备份文件中保存的更改会在Automation Builder 项目中自动更新。
