压力控制流程图。

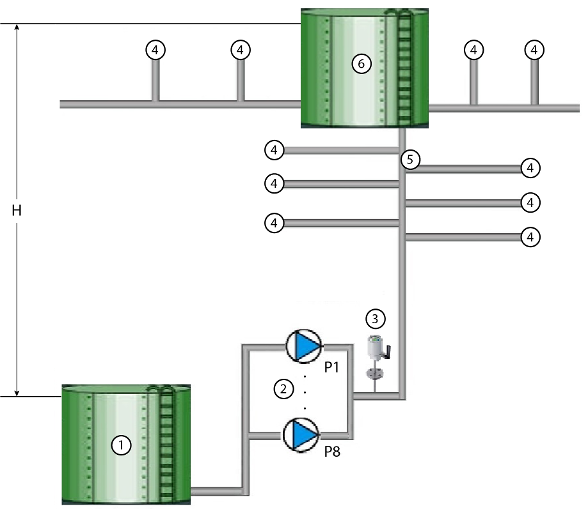

压力控制用于单个或多个用水户的应用中，如输水管网。典型的压力控制应用图如下所示。
- 1
-
抽吸罐
- 2
-
并联运行泵 P1 ...P8
- 3
-
压力设定点，排放压力
- 4
-
消费者
- 5
-
输水管网
- 6
-
水塔缓冲罐
- H
-
吸水池和水塔缓冲池水位之间的水头
使用压力控制
泵站应用库中的压力控制可以帮助进行以下操作：
-
用水量总是波动的，而且在一段时间内可能是不连续的，因此很难像流量控制过程那样有一个连续的流量。
-
水泵的数量和转速取决于输水系统的用水量。
-
水通过吸水管从吸水箱供应到泵站。
-
泵可并联运行。
-
排放压力在排放管道中测量。测量到的排放压力根据压力设定值进行控制。
-
每台泵必须以最低转速启动，以建立产生最小流量所需的压力。
-
提供最小流量的压力取决于吸水箱和目标水箱水位之间的水头 (H)。
-
如果泵站因保护关闭输入而关闭，则必须按顺序停止水泵，以防止水锤现象。
变速驱动装置应通过速度斜坡停止。否则，水锤会迅速磨损管道连接和泵站设备。
用于压力控制的泵组合
压力控制模式适用于两种泵组合：多泵和传统泵。

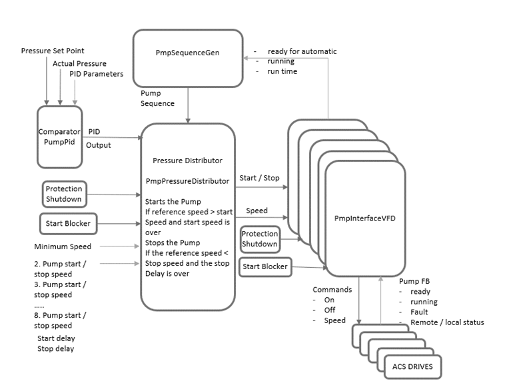

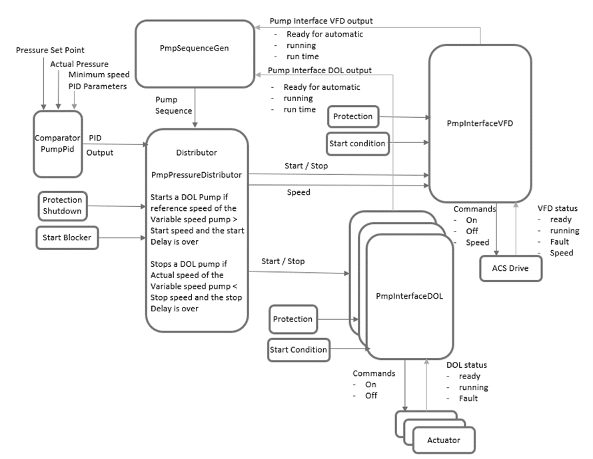

执行压力控制的功能块组合如下图所示。
-
多泵 - 在此模式下，所有泵均使用变频调速器运行。
传统泵 - 在该模式下，只有一台泵使用变频驱动装置运行，其余泵使用直联式电机运行。由 VFD 供电的泵始终是主泵或引泵。
根据负载要求，运行的泵数量可以改变，但由 VFD 供电的泵将始终运行。
DOL 泵不支持压力控制模式。
必须与任何 VFD 泵结合使用。
