Einrichten der Kommunikationsparameter in Windowsdl-permalink__symbolPermanentlink

Einstellen der Kommunikationsparameter

Um die Kommunikation zwischen dem PC und der SPS einzurichten, z. B. um das kompilierte Programm herunterzuladen, müssen Sie die Kommunikationsparameter einrichten.

Die IP-Adresse Ihres PCs muss der gleichen Klasse angehören wie die IP-Adresse der CPU.

Die Werkseinstellung der IP-Adresse der CPU ist 192.168.0.10.

Die IP-Adresse Ihres PCs sollte 192.168.0.X lauten. Vermeiden Sie X = 10, um einen IP-Konflikt mit der CPU zu vermeiden.

Die Subnetzmaske sollte 255.255.255.0 lauten.

Ändern der IP-Adresse

  1. Öffnen Sie die Systemsteuerung von Windows. Klicken Sie auf „Netzwerk und Internet  Netzwerk- und Freigabecenter“.

  2. Klicken Sie auf „Adaptereinstellungen ändern“.

    Wenn Sie ein bestehendes Netzwerk mit mehreren Geräten nutzen, beachten Sie bitte die vorgegebenen Netzwerkregeln oder wenden Sie sich an Ihren Systemadministrator.

  3. Klicken Sie mit der rechten Maustaste auf „Local Area Connection (Ethernet)“ und wählen Sie [Eigenschaften].

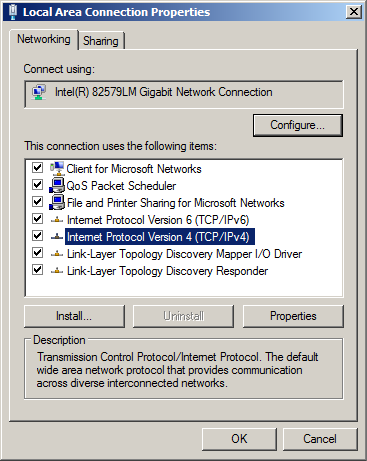

  4. SE_Local_Area_Connection_Properties

    Doppelklicken Sie auf „Internet Protocol Version 4 (TCP/IPv4)“.

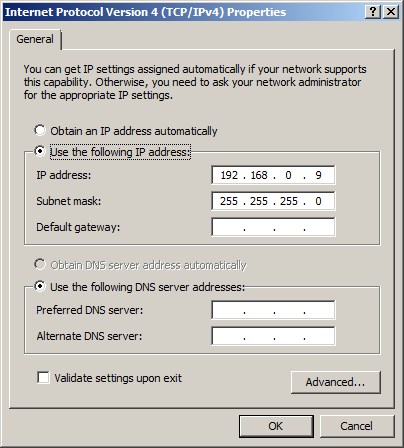

  5. SE_Internet_Protocol_Version

    Geben Sie die gewünschte IP-Adresse und Subnetzmaske ein.
