Montage und Demontage des S500-eCo-E/A-Modulsdl-permalink__symbolPermanentlink

S500-eCo-E/A-Module können entweder auf einer DIN-Schiene oder mit Schrauben auf einer Metallplatte montiert werden.

Montage von E/A-Modulen auf einer DIN-Schiene

HINWEIS

HINWEIS
HINWEIS
HINWEIS

HINWEIS

HINWEIS

Gefahr von Funktionsstörungen!

Die Erdung des Moduls erfolgt über die DIN-Schiene.

Die DIN-Schiene muss in die Erdungskonzeption der Anlage einbezogen werden.

Verwenden Sie zur Erdung nur Metallschrauben.

  1. Montieren Sie das E/A-Modul oben auf der DIN-Schiene und lassen Sie es dann unten einrasten.

    eCo_IO_Assbl_step1

  2. Befestigen Sie das E/A-Modul von Hand an ein anderes Modul. Der E/A-Bus wird automatisch angeschlossen.

    eCo-V3_IO_Assbl_step2

Demontage von auf einer DIN-Schiene montierten E/A-Modulen

  1. Entfernen Sie das E/A-Modul von Hand, falls es angeschlossen ist.

    eCo-V3_IO_Dsassbl_step_1

  2. Während Sie das E/A-Modul nach unten drücken, ziehen Sie es von der DIN-Schiene weg.

    eCo_IO_Dsassbl_step_2

Demontage von E/A-Modulen, die auf einer Metallplatte montiert sind

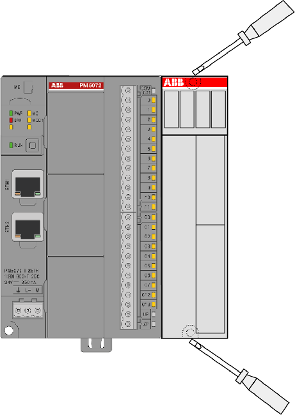

  1. Entfernen Sie die 2 Schrauben.

    eCo_V3_IO_Wall_Assbl_step_3

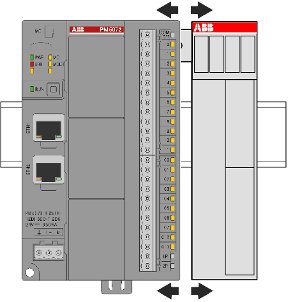

  2. Ziehen Sie das E/A-Modul mit der Hand vom angeschlossenen Modul ab.

    eCo_V3_IO_Wall_Dsassbl_step_2
