Geräte, die aufgrund fehlender Hierarchieinformationen (hauptsächlich Rack-Informationen) in den Gerätepool importiert werden, müssen im Projekt Automation Builder manuell angeordnet oder auf bereits vorhandene Geräte gemappt werden.
In den Gerätepool importierte Geräte anordnen
Ordnen Sie die nicht zugeordneten Geräte im DevicePool per Drag-and-Drop der SPS-Hardwarestruktur zu.
In den Gerätepool importierte Geräte zuordnen
Wenn die Geräte bereits vor dem Import zum Projekt Automation Builder hinzugefügt wurden, müssen Sie die Instanzen desselben Typs manuell zuordnen (eine Instanz im Projektbaum Automation Builder und eine Instanz im DevicePool).
Nachdem Sie die Geräte zugeordnet haben, können Sie die Geräteparameter oder Signale in der Differenzansicht selektiv zusammenführen.
Um Poolgeräte zuzuordnen, gehen Sie wie folgt vor:
-
Wählen Sie im Gerätebaum den Knoten Gerätepool, klicken Sie auf „Projekt“ und wählen Sie „Poolgeräte zuordnen“.
-
Ordnen Sie die Gerätepool-Instanzen gleicher Typen im Projekt aus der Dropdown-Liste zu und klicken Sie auf „OK“.

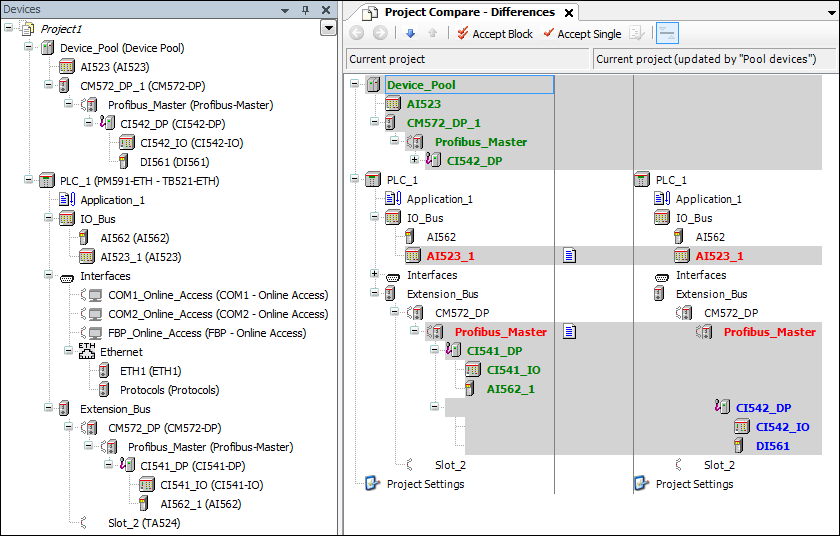

Pool-Geräte, die zugeordnet werden, werden aus dem Gerätepool entfernt und dem entsprechenden Automation Builder -Gerät zugeordnet. Es werden Unterschiede zwischen den Signalen der abgebildeten E/A-Geräte angezeigt. AI523_1 Gerät:
