Zustände des Sicherheits-E/A-Moduls

Dies ist die Web-Ausgabe der Originalfassung des ‎⮫ AC500-S Sicherheitshandbuchs, Version 1.3.2. Diese Web-Ausgabe dient lediglich zur schnellen Orientierung. Für die Einhaltung der Anforderungen in Bezug auf Anwendungen der funktionalen Sicherheit muss das Original-Sicherheitshandbuch verwendet werden.

Die Zustände der Sicherheits-E/A-Module können mit den folgenden zwei Zustandsdiagrammen beschrieben werden.

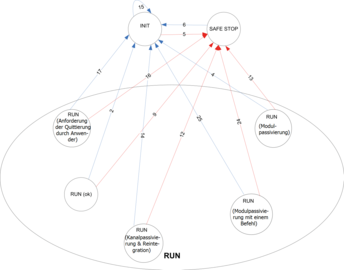

Abb. 410: Überblick der Übergänge im Zusammenhang mit Power Cycles und Fehlern mit Schweregrad 1 bei Sicherheits-E/A-Modulen
03.02.014_Overview transitions IO modules
Arrow blue

Power Cycle

Arrow red

Fehler mit Schweregrad 1

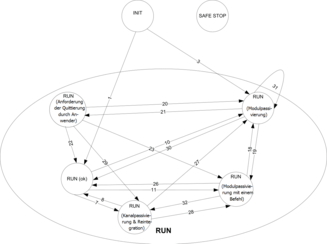

Abb. 411: Überblick der Übergänge von Sicherheits-E/A-Modulen (mit Ausnahme von Power Cycles und Fehlern mit Schweregrad 1)
03.02.015_Overview further transistions IO modules
Arrow black

Übergänge

  • Beschreibung der Zustände des Sicherheits-E/A-Moduls
  • Übergänge zwischen Zuständen des Sicherheits-E/A-Moduls
