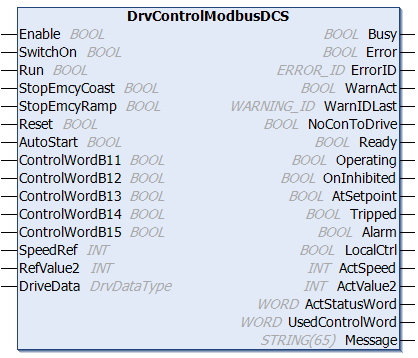

Dieser Funktionsblock kann zur Steuerung von DCS-Antrieben mit ABB Drives Profil unter Verwendung von Modbus Kommunikation Block wie „DrvModbusTcp“ oder „DrvModbusRtu“ verwendet werden.

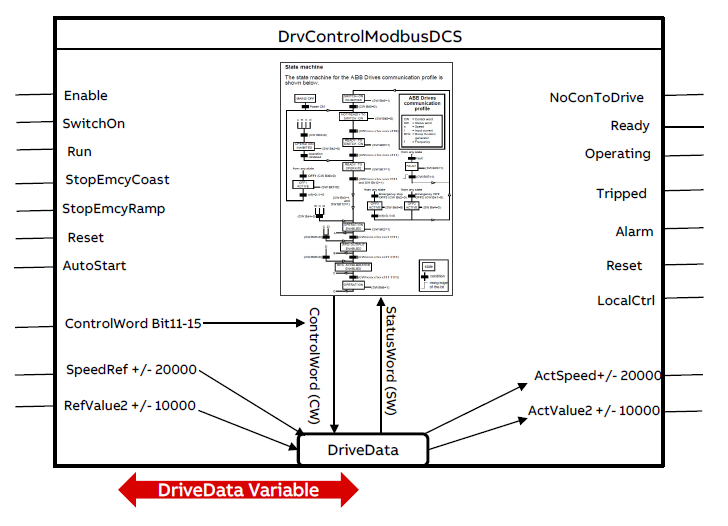

Das Statuswort (SW) wird über den Kommunikationsblock Modbus mit Hilfe der Schnittstelle DriveData vom Antrieb gelesen. ⮫ „Struktur: DrvDataType“
Das Steuerwort (CW) wird durch den Funktionsblock entsprechend der ABB drives profile state machine gebildet. CW wird über DriveData und den verwendeten Kommunikationsblock an den Antrieb gesendet. Funktion Block liefert Standard Start/Stopp Signale zur Steuerung des Umrichters und Standard Diagnose Signale werden vom Umrichter gelesen.
Der Funktionsblock sollte nur für DCS-Antriebe mit dem Profil ABB drive für das Protokoll Modbus verwendet werden. Die Datenübertragung zum PLS-Antrieb wird über die Variable „IN_OUT“ DriveData realisiert, die mit „DrvModbusTcp“ oder „DrvModbusRtu“ Funktionsblock verbunden sein muss.
