TU531 und TU532 für E/A-Module

TU531, E/A-Terminal Unit, 120/230 V AC, Schraubklemmen
TU532, E/A-Terminal Unit, 120/230 V AC, Federklemmen
TU532-XC, E/A-Terminal Unit, 120/230 V AC, Federklemmen, XC-Version
TU532-H, E/A-Terminal Unit, Hot-Swap, 120/230 V AC, Federklemmen
TU532-H-XC, E/A-Terminal Unit, Hot-Swap, 120/230 V AC, Federklemmen, XC-Version

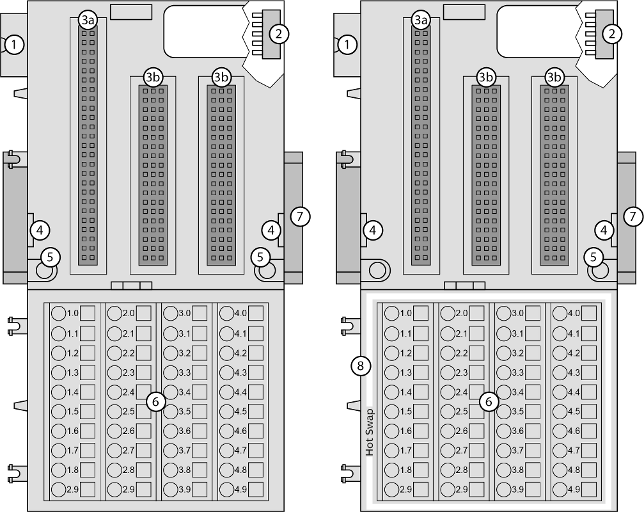

1: I/O-Bus (10-polig, Stecker) für den Anschluss der vorherigen Terminal Unit, des CPU-Modulträgers oder des Kommunikationsschnittstellenmoduls an die Terminal Unit
2: I/O-Bus (10-polig, Buchse) für den Anschluss anderer Terminal Units
3a: Stecker (2x 25 Anschlüsse) für den Anschluss der eingesteckten E/A-Module
3b: Stecker (3x 19 Anschlüsse) für den Anschluss der eingesteckten E/A-Module
4: Durch Einstecken eines Schraubendrehers an dieser Stelle lassen sich die Terminal Unit und die daneben montierte I/O Terminal Unit auseinanderschieben
5: Montagelöcher für die Schraubbefestigung
6: 40 Anschlussklemmen für Signale und Prozess-Versorgungsspannung
7: Hutschiene
8: Ein weißer Rand zeigt Hot Swap-Fähigkeit der Terminal Unit an.

Die Ein-/Ausgangsmodule (E/A-Module) werden in die E/A-Terminal Unit eingesteckt. Wenn sie richtig eingesteckt sind, werden sie mit zwei mechanischen Schlössern gesichert. Alle Verbindungen werden über die Terminal Unit hergestellt, was das Entfernen und Austauschen der E/A-Module ermöglicht, ohne die Verdrahtung an der Terminal Unit zu stören.

Die Terminal Units TU531 und TU532 sind speziell für den Einsatz mit AC500/S500 E/A-Modulen mit 115 V AC ... 230 V AC Eingänge und/oder 120/230 V AC Relaisausgänge.

Version XC

XC = eXtreme Conditionen

Extreme Umgebungsbedingungen

Endgeräte für den Einsatz in extremen Umgebungsbedingungen haben kein Snowflake, 1_4 Zeichen für XC Version.

Die Zahl 4 in der Bestellnummer 1SAP4... (Etikett) kennzeichnet die XC-Version.

Klemmen

Schraubklemmen			Federzugklemmen
Leiter		Schraubendreher	Leiter		Schraubendreher (zum Öffnen der Federzugklemme)

Die Klemmen 1,8 ... 4,8 und 1,9 ... 4.9 sind innerhalb der Terminal Unit elektrisch miteinander verbunden.

Die Klemmen haben immer die gleiche Belegung, unabhängig vom gesteckten Modul:

Klemmen 1.8 ... 4.8: Prozessversorgungsspannung UP = +24 V DC
Klemmen 1.9 ... 4.9: Prozessversorgungsspannung ZP = 0 V

Die Belegung der anderen Klemmen ist abhängig von dem eingesetzten Kommunikations-Schnittstellenmodul (siehe Beschreibung des jeweils verwendeten Moduls).

Die Versorgungsspannung von 24 V DC für die Schaltkreise des Moduls kommt aus dem I/O-Erweiterungsbus (I/O-Bus).
