TU520-ETH für PROFINET Kommunikationsschnittstellenmodule

TU520-ETH, 2 RJ45-Schnittstellen zum Anschluss an PROFIBUS Netzwerk, 3 abnehmbare Stecker für Bussysteme
TU520-ETH-XC, 2 RJ45 Schnittstellen zum Anschluss an PROFIBUS Netzwerk, 3 abnehmbare Stecker für Bussysteme, XC-Version

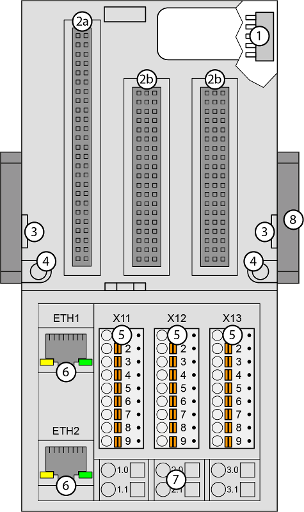

1: I/O-Bus (10-polig, Buchse) für den Anschluss der ersten Terminal Unit
2a: Stecker (2x 25 Anschlüsse) für den Anschluss des eingesteckten PROFINET-Kommunikationsschnittstellenmoduls
2b: Stecker (3x 19 Anschlüsse) für den Anschluss des eingesteckten PROFINET-Kommunikationsschnittstellenmoduls
3: Durch Einstecken eines Schraubendrehers an dieser Stelle lassen sich die PROFINET I/O Terminal Unit und die daneben montierte I/O Terminal Unit auseinanderschieben
4: 2 Bohrungen für Wandmontage
5: 3 abnehmbare Steckverbinder zum Anschluss der nachgeordneten Bussysteme
6: 2 RJ45-Schnittstellen mit Anzeige-LED für den Anschluss an das PROFINET-Netzwerk
7: 6 Federzugklemmen für die Prozess-Versorgungsspannung (UP)
8: Hutschiene

Die Kommunikationsschnittstellenmodule PROFINET werden an die IO-Klemmeneinheit PROFINET angeschlossen. Wenn sie richtig eingesteckt sind, werden sie mit zwei mechanischen Schlössern gesichert. Alle Verbindungen werden über die IO-Klemmeneinheit PROFINET hergestellt, was das Entfernen und Austauschen der Kommunikationsschnittstellenmodule ermöglicht, ohne die Verdrahtung an der IO-Klemmeneinheit PROFINET zu stören.

Die PROFINET IO-Endgeräte TU520-ETH sind speziell für den Einsatz mit AC500/S500 PROFINET Kommunikationsschnittstellenmodulen (z. B. CI504-PNIO, CI506-PNIO) konzipiert.

XC-Version

XC = eXtreme Conditionen

Extreme Bedingungen

Endgeräte für den Einsatz in extremen Umgebungsbedingungen haben kein Snowflake, 1_4 Zeichen für XC Version.

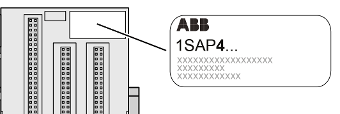

Die Zahl 4 in der Bestellnummer 1SAP4... (Etikett) kennzeichnet die XC-Version.

HINWEIS

Korrosionsgefahr!

Nicht genutzte Anschlüsse und Steckplätze können korrodieren, wenn die Geräte in Umgebungen mit Salznebel verwendet werden.

Schützen Sie freie Anschlüsse und Steckplätze mit TA535-Schutzkappen für XC-Geräte⮫ „TA535 - Schutzkappen für XC-Geräte“.

Feder Klemmen

Dirigent

Schraubendreher (öffnet Klemme)

Die Klemmen 1.0, 2.0, 3.0, 1.1, 2.1 und 3.1 sind innerhalb der Klemmeneinheit PROFINET IO elektrisch miteinander verbunden.

Die Klemmen haben immer die gleiche Belegung, unabhängig vom eingesetzten Kommunikations-Schnittstellenmodul PROFINET:

Klemmen 1.0, 2.0 und 3.0: Prozessversorgungsspannung UP = +24 V DC
Klemmen 1.1, 2.1 und 3.1: Prozessversorgungsspannung ZP = 0 V

Die Belegung der Bussystemklemmen ist abhängig von dem gesteckten Kommunikations-Interface-Modul PROFINET (siehe Übersicht Ethernet Kommunikations-Interface-Module).
