TU509, Klemmeneinheit, 24 V DC, Schraubklemmen
-
TU510, Klemmeneinheit, 24 V DC, Federklemmen
-
TU510-XC, Klemmeneinheit, 24 V DC, Federklemmen, XC-Version

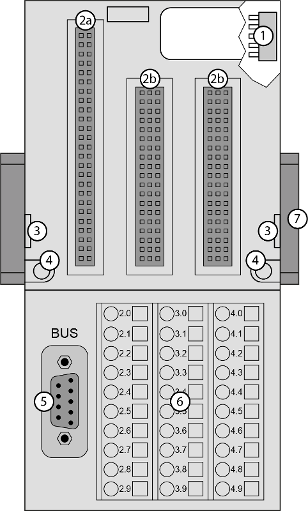

- 1
-
I/O-Bus (10-polig, Buchse) für den Anschluss der ersten Terminal Unit
- 2a
-
Stecker (2x 25 Anschlüsse) für den Anschluss des eingesteckten Kommunikationsschnittstellenmoduls
- 2b
-
Stecker (3x 19 Anschlüsse) für den Anschluss des eingesteckten Kommunikationsschnittstellenmoduls
- 3
-
Durch Einstecken eines Schraubendrehers an dieser Stelle lassen sich nebeneinander montierte Terminal Units auseinanderschieben.
- 4
-
2 Bohrungen für Wandmontage
- 5
-
D-Sub 9 (Buchse) für den Anschluss an das PROFIBUS-Netzwerk
- 6
-
30 Anschlussklemmen für Signale und Prozess-Versorgungsspannungen (UP und UP3)
- 7
-
Hutschiene
Die Kommunikationsschnittstellenmodule werden in das Endgerät eingesteckt. Wenn sie richtig eingesteckt sind, werden sie mit zwei mechanischen Schlössern gesichert. Alle Verbindungen werden über die Klemmeneinheit hergestellt, was das Entfernen und Austauschen der Kommunikationsschnittstellenmodule ermöglicht, ohne die Verdrahtung an der Klemmeneinheit zu stören.
Die Endgeräte TU509 und TU510 sind speziell für den Einsatz mit AC500/S500-Kommunikationsschnittstellenmodulen (z. B. CI451-DP) konzipiert.
XC-Version
XC = eXtreme Conditionen
Extreme Bedingungen
Extreme Bedingungen
Endgeräte für den Einsatz in extremen Umgebungsbedingungen haben kein
Zeichen für XC Version.
Die Zahl 4 in der Bestellnummer 1SAP4... (Etikett) kennzeichnet die XC-Version.
Klemmen
|
Schraubklemmen |
Federzugklemmen |
||||
|---|---|---|---|---|---|
|
Leiter |
 |
Schraubendreher |
Leiter |
 |
Schraubendreher (zum Öffnen der Federzugklemme) |
Die Klemmen 2.8, 3.8, 2.9, 3.9 und 4.9 sind innerhalb der Terminal Unit elektrisch miteinander verbunden und haben immer die gleiche Belegung, unabhängig vom gesteckten Modul:
Klemmen 2.8 und 3.8: Prozessversorgungsspannung UP = +24 V DC
Klemme 4.8: Prozessversorgungsspannung UP3 = +24 V DC
Klemmen 2.9, 3.9 und 4.9: Prozessversorgungsspannung ZP = 0 V
Die Belegung der anderen Klemmen ist abhängig vom eingesetzten Kommunikations-Schnittstellenmodul (siehe Kommunikations-Schnittstellenmodule für CANopen und PROFIBUS).
HINWEIS
Korrosionsgefahr!
Nicht genutzte Anschlüsse und Steckplätze können korrodieren, wenn die Geräte in Umgebungen mit Salznebel verwendet werden.
Schützen Sie freie Anschlüsse und Steckplätze mit TA535-Schutzkappen für XC-Geräte⮫ „TA535 - Schutzkappen für XC-Geräte“.
-
Technische Daten
-
Abmessungen
-
Bestelldaten
