TU507-ETH, Ethernet Klemmeneinheit, 24 V DC, Schraubklemmen
-
TU508-ETH, Ethernet Klemmeneinheit, 24 V DC, Federklemmen
-
TU508-ETH-XC, Ethernet Klemmeneinheit, 24 V DC, Federklemmen, XC-Version
- 1
-

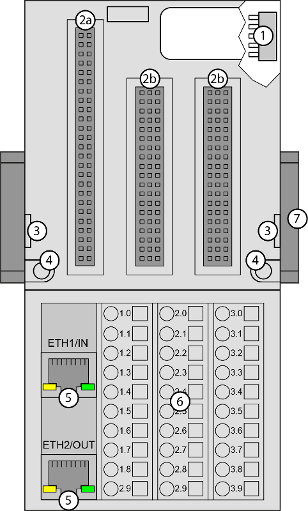

I/O-Bus (10-polig, Buchse) für den Anschluss der ersten Terminal Unit
- 2a
-
Stecker (2x 25 Anschlüsse) für den Anschluss des eingesteckten Ethernet-Kommunikationsschnittstellenmoduls
- 2b
-
Stecker (3x 19 Anschlüsse) für den Anschluss des eingesteckten Ethernet-Kommunikationsschnittstellenmoduls
- 3
-
Durch Einstecken eines Schraubendrehers an dieser Stelle lassen sich nebeneinander montierte Terminal Units auseinanderschieben.
- 4
-
2 Bohrungen für Wandmontage
- 5
-
2 RJ45-Schnittstellen mit Anzeige-LED für den Anschluss des Ethernet-Netzwerks
- 6
-
30 Anschlussklemmen für Signale und Prozess-Versorgungsspannungen (UP und UP3)
- 7
-
Hutschiene
Die Kommunikationsschnittstellenmodule Ethernet werden in das Endgerät Ethernet eingesteckt. Wenn sie richtig eingesetzt sind, werden sie mit zwei mechanischen Verriegelungen gesichert. Alle Verbindungen werden über die Ethernet Klemmeneinheit hergestellt, was das Entfernen und Austauschen der Ethernet Kommunikationsschnittstellenmodule ermöglicht, ohne die Verdrahtung an der Ethernet Klemmeneinheit zu stören.
Die Ethernet Terminaleinheiten TU507-ETH und TU508-ETH sind speziell für den Einsatz mit AC500/S500 Ethernet Kommunikationsschnittstellenmodulen (z. B. CI501-PNIO) konzipiert.
XC-Version
XC = eXtreme Conditionen
Extreme Bedingungen
Extreme Bedingungen
Endgeräte für den Einsatz in extremen Umgebungsbedingungen haben kein
Zeichen für XC Version.
Die Zahl 4 in der Bestellnummer 1SAP4... (Etikett) kennzeichnet die XC-Version.
Klemmen
|
Schraubklemmen |
Federzugklemmen |
||||
|---|---|---|---|---|---|
|
Leiter |
 |
Schraubendreher |
Leiter |
 |
Schraubendreher (zum Öffnen der Federzugklemme) |
Die Klemmen 1.8 und 2.8 sowie 1.9, 2.9 und 3.9 sind innerhalb der Terminal Unit elektrisch miteinander verbunden und haben immer die gleiche Belegung, unabhängig vom gesteckten Modul:
Klemmen 1.8 und 2.8: Prozess-Versorgungsspannung UP = +24 V DC
Klemme 3.8: Prozess-Versorgungsspannung UP3 = +24 V DC
Klemmen 1.9, 2.9 und 3.9: Prozess-Versorgungsspannung ZP = 0 V
Die Belegung der anderen Klemmen ist abhängig vom eingesetzten Kommunikations-Schnittstellenmodul.
HINWEIS
Korrosionsgefahr!
Nicht genutzte Anschlüsse und Steckplätze können korrodieren, wenn die Geräte in Umgebungen mit Salznebel verwendet werden.
Schützen Sie freie Anschlüsse und Steckplätze mit TA535-Schutzkappen für XC-Geräte⮫ „TA535 - Schutzkappen für XC-Geräte“.
-
