TB5600, TB5610, TB5620, TB5640, TB5660dl-permalink__symbolPermanentlink

  • TB5600-2ETH: 1 Prozessormodul, mit Netzwerkschnittstelle 2 Ethernet RJ45, 1 CAN und 1 COM1

  • TB5610-2ETH: 1 Prozessormodul, 1 Kommunikationsmodul, mit Netzwerkschnittstelle 2 Ethernet RJ45, 1 CAN und 1 COM1

  • TB5620-2ETH: 1 Prozessormodul, 2 Kommunikationsmodule, mit Netzwerkschnittstelle 2 Ethernet RJ45, 1 CAN und 1 COM1

  • TB5640-2ETH: 1 Prozessormodul, 4 Kommunikationsmodule, mit Netzwerkschnittstelle 2 Ethernet RJ45, 1 CAN und 1 COM1

  • TB5660-2ETH: 1 Prozessormodul, 6 Kommunikationsmodule, mit Netzwerkschnittstelle 2 Ethernet RJ45, 1 CAN und 1 COM1

  • XC-Version für den Einsatz unter extremen Umgebungsbedingungen erhältlich

Modulträger TB56xx-2ETH können nur mit Prozessormodulen PM56xx-2ETH verwendet werden.

Tab. 129: Kombination von TB56xx-2ETH(-XC) und PM56xx(-XC)

Prozessor-Modul

PM5630

PM5650

PM5670

PM5675

TB5600-2ETH

0 Steckplatz

0 Steckplatz

0 Steckplatz

0 Steckplatz

TB5610-2ETH

1 Steckplatz

1 Steckplatz

1 Steckplatz

1 Steckplatz

TB5620-2ETH

2 Steckplätze

2 Steckplätze

2 Steckplätze

2 Steckplätze

TB5640-2ETH

-

4 Steckplätze

4 Steckplätze

4 Steckplätze

TB5660-2ETH

-

-

6 Steckplätze 1)

6 Steckplätze 1)

Anmerkungen:

Die Steckplätze können zum Anschluss von Kommunikationsmodulen oder AC500-S-Modulen verwendet werden. Beachten Sie, dass nur ein AC500-S-Modul an einen Modulträger angeschlossen werden kann.

1) PM567x muss einen Index ≥ C0 haben.

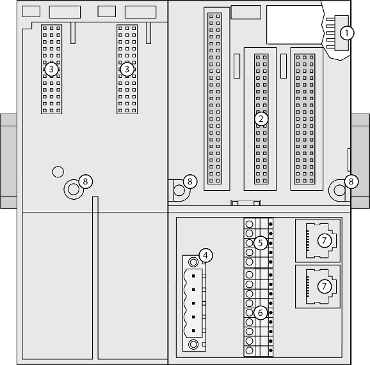

Die folgende Abbildung zeigt das TB5620-2ETH als Beispiel.

TB56xx_Connection
1

I/O-Bus (10-polig, Buchse) für den Anschluss der I/O Terminal Units

2

Ein verfügbarer Steckplatz für das Prozessor-Modul

3

Steckplätze für Kommunikationsmodule

4

Schnittstelle für CAN (5-polige Klemmenleiste, abnehmbar)

5

Stromversorgung (5-polige Klemmenleiste, abnehmbar)

6

Serielle Schnittstelle COM1 (9-polige Klemmenleiste, abnehmbar)

7

RJ45-Buchse für Ethernet Anschluss

8

Montagelöcher für die Schraubbefestigung

Version XC

XC = eXtreme Conditions (extreme Umgebungsbedingungen)

TB56xx-XC

Extreme Umgebungsbedingungen

Extreme Umgebungsbedingungen

Modulträger für extreme Umgebungsbedingungen haben kein Snowflake, 1_4 Symbol als XC-Version.

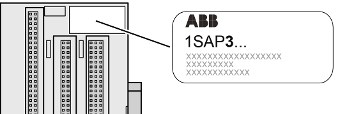

Die Ziffer 3 in der Bestellnummer 1SAP3... (Kennzeichnung) gibt an, dass es sich um eine XC-Version handelt.
