DX522 - Digitales Eingangs-/Ausgangsmoduldl-permalink__symbolPermanentlink

  • 8 digitale Eingänge 24 V DC, modulweise galvanisch getrennt

  • 8 Relaisausgänge

  • Fast counter(schneller Zähler)

  • XC-Version für den Einsatz unter extremen Umgebungsbedingungen erhältlich

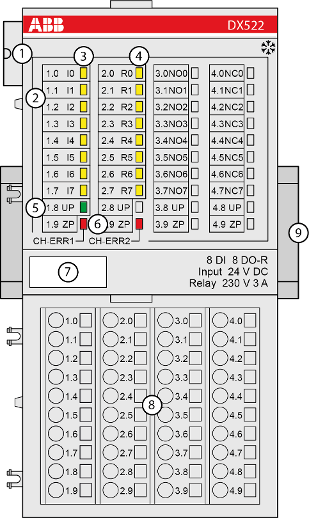

DX522-01
1

I/O-Bus

2

Zuordnung Klemmennummer - Signalname

3

8 gelbe LED zur Anzeige der Signalzustände an den Digitaleingängen (I0 - I7)

4

8 gelbe LED zur Anzeige der Signalzustände an den digitalen Relaisausgängen (R0 - R7)

5

1 grüne LED zur Statusanzeige der Prozess-Versorgungsspannung UP

6

2 rote LED zur Anzeige von Fehlern

7

Beschriftungsschild

8

Terminal Unit

9

Hutschiene

Snowflake, 1_4

Zeichen für XC-Version

  • Verwendungszweck
  • Funktion
  • Anschlüsse
  • Interner Datenaustausch
  • Konfiguration der Ein- und Ausgänge
  • Parametrierung
  • Status-LEDs
  • Technische Daten
  • Abmessungen
  • Bestelldaten
