DC532 - Digitales Eingangs-/Ausgangsmoduldl-permalink__symbolPermanentlink

  • 16 digitale Eingänge 24 V DC, 16 konfigurierbare digitale Ein- und Ausgänge

  • Modulweise galvanisch getrennt

  • Fast counter(schneller Zähler)

  • XC-Version für den Einsatz unter extremen Umgebungsbedingungen erhältlich

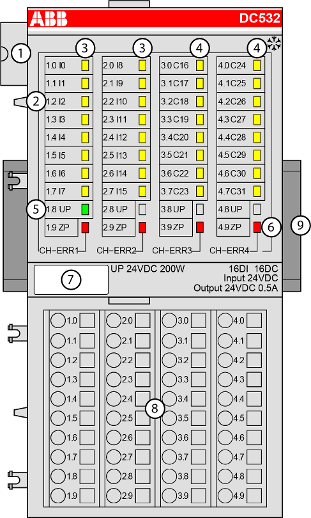

DC532-01
1

I/O-Bus

2

Zuordnung Klemmennummer - Signalname

3

16 gelbe LED zur Anzeige der Signalzustände an den Digitaleingängen (I0.- I15)

4

16 gelbe LED zur Anzeige der Signalzustände an den Digitaleingängen/-ausgängen (C16 - C31)

5

1 grüne LED zur Statusanzeige der Prozess-Versorgungsspannung UP

6

4 rote LED zur Anzeige von Fehlern

7

Beschriftungsschild

8

Terminal Unit

9

Hutschiene

Snowflake, 1_4

Zeichen für XC-Version

  • Verwendungszweck
  • Funktion
  • Anschlüsse
  • Interner Datenaustausch
  • Konfiguration der Ein- und Ausgänge
  • Parametrierung
  • Status-LEDs
  • Technische Daten
  • Abmessungen
  • Bestelldaten
