CI542-DPdl-permalink__symbolPermanentlink

  • 8 digitale Eingänge 24 V DC

  • 8 digitale Ausgänge 24 V DC, max. 0,5 A

  • 8 konfigurierbare digitale Eingänge/Ausgänge (24 V DC, 0,5 A max.)

  • Modulweise galvanisch getrennt

  • Fast counter(schneller Zähler)

  • XC-Version für den Einsatz unter extremen Umgebungsbedingungen erhältlich

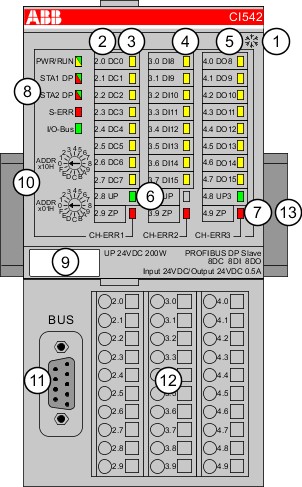

CI542-01
1

I/O-Bus

2

Zuordnung Klemmennummer - Signalname

3

8 gelbe LED zur Anzeige der Signalzustände an den konfigurierbaren Digitaleingängen/-ausgängen (DC0 - DC7)

4

8 gelbe LED zur Anzeige der Signalzustände an den Digitaleingängen (DI8 - DI15)

5

8 gelbe LED zur Anzeige der Signalzustände an den Digitalausgängen (DO8 - DO15)

6

2 grüne LED zur Anzeige der Prozess-Versorgungsspannung UP und UP3

7

3 rote LED zur Anzeige von Fehlern (CH-ERR1, CH-ERR2, CH-ERR3)

8

5 System-LED: PWR/RUN, STA1 DP, STA2 DP, S-ERR, E/A-Bus

9

Beschriftungsschild

10

2 Drehschalter zum Einstellen der PROFIBUS-ID

11

9-poliger D-SUB zum Anschluss der PROFIBUS DP-Signale

12

Terminal Unit

13

Hutschiene

Snowflake, 1_4

Zeichen für XC-Version

  • Verwendungszweck
  • Einstellungen für die Diagnose
  • Anschlüsse
  • Interner Datenaustausch
  • Adressierung
  • Konfiguration der Ein- und Ausgänge
  • Parametrierung
  • Diagnose
  • Status-LEDs
  • Technische Daten
  • Abmessungen
  • Bestelldaten
