CI541-DPdl-permalink__symbolPermanentlink

  • 4 konfigurierbare Analogeingänge (2-Draht/single-ended) oder 2 konfigurierbare Analogeingänge (3-Draht/differenziell)

    Auflösung 12 Bit einschließlich Vorzeichen

  • 2 analoge Ausgänge

    Auflösung 12 Bit einschließlich Vorzeichen

  • 8 digitale Eingänge 24 V DC in 1 Gruppe

  • 8 digitale Ausgänge 24 V DC in 1 Gruppe, 0,5 A max.

  • Fast counter(schneller Zähler)

  • Modulweise galvanisch getrennt

  • XC-Version für den Einsatz unter extremen Umgebungsbedingungen erhältlich

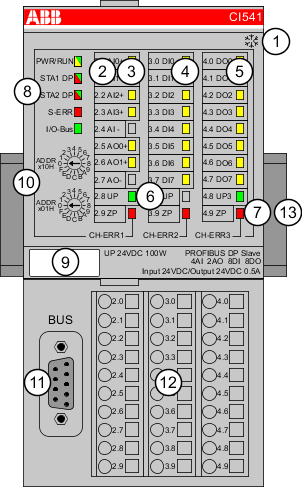

CI541-01
1

I/O-Bus

2

Zuordnung Klemmennummer - Signalname

3

6 gelbe LED zur Anzeige der Signalzustände an den Analogeingängen/-ausgängen (AI0 - AI3, AO0 - AO1)

4

8 gelbe LED zur Anzeige der Signalzustände an den Digitaleingängen (DI0 - DI7)

5

8 gelbe LED zur Anzeige der Signalzustände an den Digitalausgängen (DO0 - DO7)

6

2 grüne LED zur Anzeige der Prozess-Versorgungsspannung UP und UP3

7

3 rote LED zur Anzeige von Fehlern (CH-ERR1, CH-ERR2, CH-ERR3)

8

5 System-LED: PWR/RUN, STA1 DP, STA2 DP, S-ERR, E/A-Bus

9

Beschriftungsschild

10

2 Drehschalter zum Einstellen der PROFIBUS-ID

11

9-poliger D-SUB zum Anschluss der PROFIBUS DP-Signale

12

Terminal Unit

13

Hutschiene

Snowflake, 1_4

Zeichen für XC-Version

  • Verwendungszweck
  • Einstellungen für die Diagnose
  • Funktionsweise
  • Verbindungen
  • Interner Datenaustausch
  • Adressierung
  • E/A-Konfiguration
  • Parametrisierung
  • Diagnose
  • Status-LEDs
  • Messbereiche
  • Technische Daten
  • Abmessungen
  • Bestelldaten
